ERTD2 Platinum Temperature Sensor
PT100 or PT1000
-200°C to +300°C
מאפיינים עיקריים
-
גרסאות PT100 או PT1000
-
יציבות מצוינת, תואם לתקני RoHS
-
חימום עצמי מזערי למדידה מדויקת
-
טווח עבודה: -200°C עד +300°C
-
גודל קומפקטי: 2 × 2 × 1.3 מ״מ

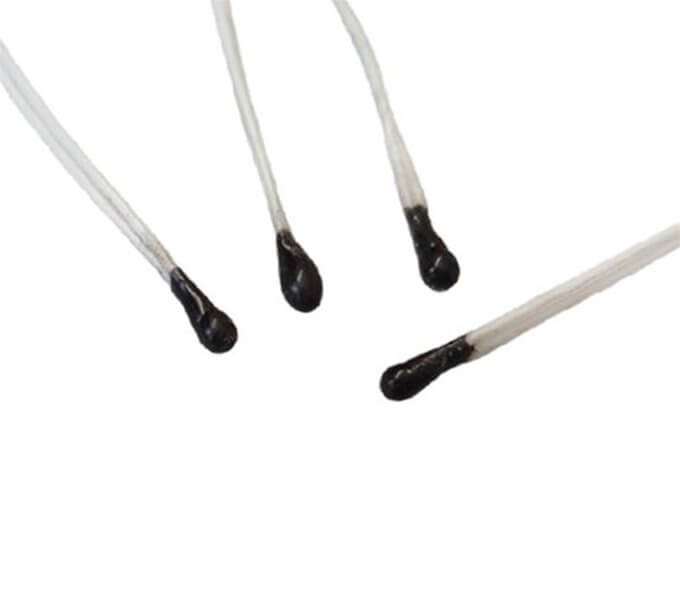

LTS1 Temperature Sensor
PT100 / PT1000
-50°C to +150°C
מאפיינים עיקריים
-
אלמנט RTD platinum thin-film
-
חוטים מבודדים מראש לנוחות התקנה
-
בית בציפוי אפוקסי לעמידות גבוהה
מה הם RTD Sensors?
RTD (Resistance Temperature Detector) הם חיישני טמפרטורה מדויקים במיוחד, הפועלים על עקרון פשוט אך אמין: ההתנגדות החשמלית של מתכת עולה ככל שהטמפרטורה שלה עולה. על-ידי מדידת שינוי ההתנגדות, ניתן לחשב את הטמפרטורה בצורה מדויקת מאוד.
מבנה וחומרים
בדרך כלל RTDs עשויים ממתכות טהורות, בעיקר פלטינה ולעיתים ניקל, בזכות היציבות והאמינות של תכונותיהם החשמליות. חיישנים אלה מתאימים לטווח עבודה רחב מאוד – בין -70°C ל-+850°C – ולכן יכולים לפעול גם בסביבות תעשייתיות קשות.
תצורות חיבור
RTDs זמינים במספר תצורות חיווט:
-
2-wire – הפשוט ביותר, אך פחות מדויק עקב השפעת ההתנגדות של החוטים.
-
3-wire – פופולרי בתעשייה, מפצה חלקית על התנגדות החוטים.
-
4-wire – מספק את רמת הדיוק הגבוהה ביותר, עם ביטול כמעט מלא של השפעת החוטים.
יתרונות עיקריים
-
דיוק גבוה – מסוגלים למדוד שינויים קטנים מאוד בטמפרטורה.
-
יציבות לטווח ארוך – אינם דורשים כיול תדיר כמו סוגי חיישנים אחרים.
-
טווח טמפרטורות רחב – מאפשר שימוש במגוון רחב של יישומים.
-
תחזוקה פשוטה – ניתן להחליף חיישנים עם צורך מינימלי בכיול מחדש.
סקירה השוואתית: ERTD2 מול LTS1 RTD Sensors
מבוא
RTD sensors (Resistance Temperature Detectors) נחשבים לפתרונות אמינים במיוחד למדידת טמפרטורה מדויקת בסביבות industrial, רפואיות ומחקריות. הם פועלים על בסיס העיקרון שבו ההתנגדות החשמלית של platinum משתנה בהתאם לטמפרטורה, ובכך מספקים stability, precision ו-long-term reliability.
ב-Amironic אנו מציעים מגוון פתרונות RTD מתקדמים, ביניהם שתי סדרות מובילות: ERTD2 ו-LTS1. שתיהן חיישני thin-film platinum RTD, אך כל אחת מותאמת לצרכים שונים.
סדרת ERTD2
סדרת ERTD2 פותחה ליישומים הדורשים high accuracy, יציבות ויכולת עבודה בטווחי טמפרטורה רחבים במיוחד. המבנה מבוסס thin-film platinum מבטיח מדידות עקביות עם מינימום סטייה, גם בתנאים קשים.
-
טווח טמפרטורות: -200°C עד +300°C
-
גרסאות זמינות: PT100 ו-PT1000
-
דיוק: לפי תקן IEC 60751 (Class A / Class B)
-
מידות קומפקטיות: 2 × 2 × 1.3 מ״מ
-
חוטי חיבור: Gold-coated nickel – לאמינות אות ועמידות גבוהה
יישומים נפוצים:
-
מערכות automotive – ניטור טמפרטורת מנוע ומערכות פליטה
-
HVAC וניהול אנרגיה – בקרה מדויקת ליעילות מקסימלית
-
Industrial automation – ניטור תהליכים ובקרת בטיחות
-
ציוד רפואי – ניטור מטופלים ומכשירי מעבדה
-
Scientific research – מדידות ניסוי מדויקות
סדרת LTS1
סדרת LTS1 מיועדת ל-easy integration, עם חוטים מבודדים מראש וציפוי אפוקסי להגנה. היא מספקת מדידות יציבות ומדויקות בטווח טמפרטורות מתון, ומהווה פתרון אידיאלי עבור מערכות קומפקטיות.
-
טווח טמפרטורות: -50°C עד +150°C
-
גרסאות זמינות: PT100 ו-PT1000
-
דיוק: לפי תקן IEC 60751 (Class A / Class B)
-
גודל חבילה: 2.4 × 6 מ״מ
-
חוטי חיבור: Silver-plated copper עם בידוד PTFE – גמישות, קלות התקנה ועלות יעילה
יישומים נפוצים:
-
ייצור מכשור רפואי – חיישנים אינטגרטיביים קומפקטיים
-
Instrumentation – מכשירים אלקטרוניים ואנליטיים
-
ציוד מעבדה – ניטור יציב בסביבות מבוקרות
-
OEM sensor modules – אינטגרציה חסכונית במערכות מוכנות
השוואה טכנית
| מאפיין | ERTD2 | LTS1 |
|---|---|---|
| טווח טמפרטורה | -200°C עד +300°C | -50°C עד +150°C |
| התנגדות נומינלית | PT100 / PT1000 | PT100 / PT1000 |
| ממדים | 2 × 2 × 1.3 מ״מ | 2.4 × 6 מ״מ |
| חוטי חיבור | Gold-coated nickel | Silver-plated copper with PTFE |
| תקני דיוק | Class A / B | Class A / B |
השוואת חומרי חיווט
| סוג חוט | מתאים ל… | יתרון מרכזי |
|---|---|---|
| Gold-coated nickel (ERTD2) | סביבות industrial ו-automotive קשות | עמידות גבוהה בפני קורוזיה, אות נקי ואמינות לטווח ארוך |
| Silver-plated copper with PTFE (LTS1) | מערכות קומפקטיות ורגישות לעלות | גמישות בהתקנה, אינטגרציה פשוטה, בידוד מצוין |
הבדל זה הוא לעיתים קרובות קריטי בבחירה: ERTD2 מתאים לסביבות תובעניות, בעוד LTS1 אידיאלי עבור מערכות קומפקטיות הדורשות גמישות התקנה.
סיכום
שתי הסדרות – ERTD2 ו-LTS1 – מספקות ביצועים אמינים במדידת טמפרטורה, אך לכל אחת יתרון ייחודי:
-
ERTD2 – הבחירה המועדפת ליישומים industrial, automotive, HVAC ו-scientific, בהם דרושים טווחי טמפרטורה רחבים ועמידות גבוהה.
-
LTS1 – פתרון מושלם ליישומים רפואיים, מעבדתיים ו-instrumentation, בהם חשובים גודל קומפקטי והתקנה פשוטה.
ב-Amironic אנו מתמחים באספקת precision sensors ו-platinum RTD technology ללקוחות מובילים בעולם. לקוחותינו נהנים לא רק מהחיישנים האיכותיים ביותר, אלא גם מליווי טכני מקצועי, אספקה אמינה ותמיכה הנדסית מתמשכת.
צרו קשר עם Amironic עוד היום כדי לגלות כיצד פתרונות ה-RTD שלנו יכולים לשפר accuracy, reliability ו-efficiency במערכות שלכם.
