Anti-Backlash זה לא עניין של דיוק – זה עניין של שרידות

המערכת שלך צריכה Anti-Backlash אם אחד מהבאים מתקיים

אם אחד או יותר מהמצבים האלו קיימים, Backlash כבר פוגע במערכת שלך – גם אם זה עדיין לא נראה בבירור:

• המערכת משנה כיוון לעיתים קרובות

• אתה משתמש ב-Servo או Stepper עם בקרת מיקום

• יש רעידות או רעש בתנועה איטית

• קשה להשיג מיקום יציב

• יש שחיקה מוקדמת בגיר

• המערכת עובדת בעומסים משתנים

• מופיעים overshoot או hunting בבקר

במצבים כאלה, Backlash אינו בעיית דיוק אלא מקור לזעזועים מכניים ולחוסר יציבות.

אילו יישומים מרוויחים במיוחד מ-Anti-Backlash

גלגלי שיניים מסוג Anti-Backlash משפרים אמינות וביצועים ביישומים כמו:

• רובוטיקה ומערכות Pick & Place

• מנגנוני מיקוד אופטיים

• מערכות UAV

• צריחים ומערכות נשק

• מפעילים לינאריים

• מנגנוני סריקה

• ציוד רפואי

• מערכות בדיקה ומדידה

בכל מערכת שבה התנועה מבוקרת ולא “סתם מסתובבת”, Backlash הופך לבעיה קריטית.

למה גלגלי שיניים רגילים כבר לא מספיקים

גלגלי שיניים רגילים נועדו להעברת כוח, לא לבקרה דינמית.

במערכות עם בקרה:

• נוצר אזור מת

• הבקר מאבד מידע

• מופיע חוסר יציבות

• העומסים קופצים בין השיניים

Anti-Backlash הופך את הגיר מ"רכיב כוח" ל"רכיב בקרה".

איך זה מתבטא באמינות אמיתית

כאשר המגע בין השיניים רציף:

• הרטט נעלם

• הבקרה מתייצבת

• הרעש יורד

• המיסבים מחזיקים

• השיניים לא נסדקות

• חיי המערכת מתארכים

זו לא תאוריה. זו פיזיקה.

Backlash אינו מרווח – הוא מהלך חופשי עם אנרגיה

במערכת עם:

• T = מומנט מנוע

• J = אינרציה כוללת

• ω = מהירות זוויתית

• θb = Backlash זוויתי

כאשר כיוון הסיבוב מתהפך, הציר והמנוע נעים חופשית בזווית θb ללא עומס, ואז פוגעים בצד השני של שן הגיר.

האנרגיה הקינטית לפני הפגיעה היא:

E = 0.5 · J · ω²

אנרגיה זו חייבת להיבלע בפרק זמן קצר מאוד על ידי השיניים.

מומנט הזעזוע שנוצר

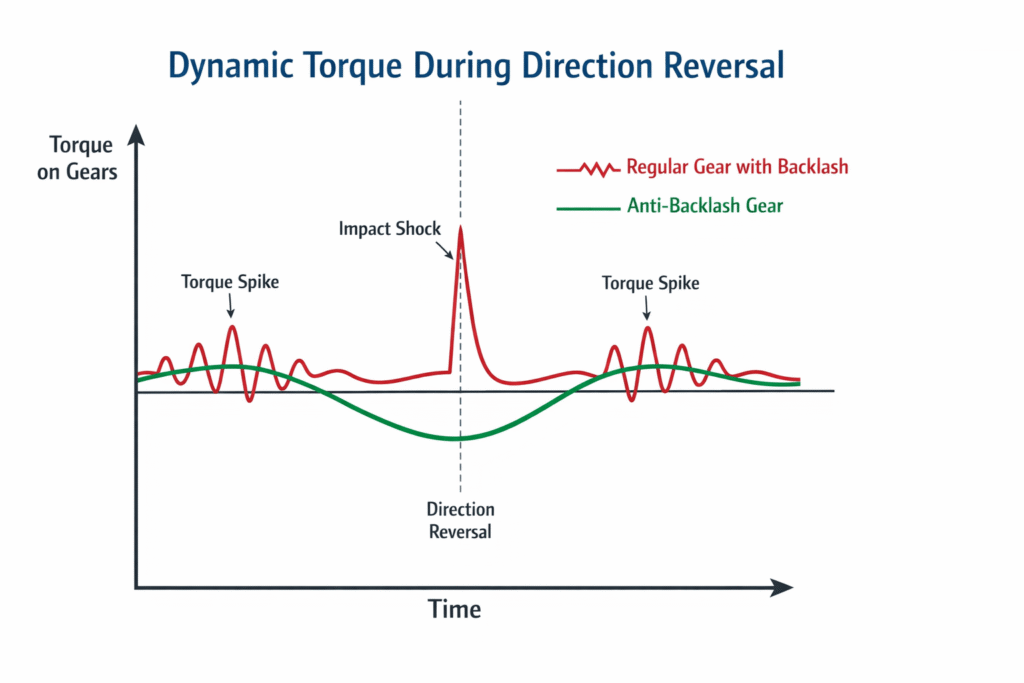

אם הפגיעה מתרחשת במשך זמן Δt, מומנט הזעזוע הוא בקירוב:

Timpact ≈ (J · ω) / Δt

כאשר Δt קטן (כפי שקורה בגיר קשיח),
Timpact יכול להיות גבוה פי כמה מהמומנט הנומינלי.

זו הסיבה ששיניים נכשלות גם כאשר לא חורגים מהמומנט המותר.

כיצד Anti-Backlash משנה את המנגנון

בגלגל Anti-Backlash אין מהלך חופשי.
קפיץ פנימי יוצר מומנט preload Tp כך שהשיניים נמצאות תמיד במגע.

במקום חבטה:

• העומס עובר בצורה רציפה

• האנרגיה נבלעת בהדרגה על ידי הקפיץ והאלסטיות של המערכת

התוצאה היא מעבר מ:
Impulse → Smooth load transfer

השפעה על לולאת הבקרה

Backlash יוצר אזור מת בגודל θb.
הבקר רואה שגיאת מיקום:

e(t) = θcommand − θactual

אך בתוך אזור ה-Backlash:
dθactual / dt = 0

למרות שהמנוע מאיץ.

נוצרת הצטברות אנרגיה ואחריה overshoot ברגע המגע.
Anti-Backlash מבטל את האזור המת ולכן מייצב את הבקרה.

השפעה על חיי המערכת

עייפות חומר מתוארת בקירוב על ידי:

Nf ∝ 1 / σᵐ

כאשר σ הוא המאמץ המקסימלי.

Backlash מגדיל את σ בגלל חבטות.
Anti-Backlash מקטין אותו ולכן מאריך משמעותית את חיי השן והגיר.

שורה תחתונה הנדסית

Backlash הופך תנועה רציפה לרצף של פגיעות.
Anti-Backlash הופך פגיעות לעומס רציף.

זו לא שיפור קטן.
זו החלפת משטר פיזיקלי של המערכת.

כאשר מערכת כוללת Backlash, רוב הכשלים אינם מופיעים מיד.
הם מתפתחים בהדרגה, ולעיתים מואשמים בטעות ב"גיר גרוע", "בקר בעייתי" או "איכות ייצור".

בפועל, אלו הכשלים האופייניים:

שחיקת שיניים מוקדמת
פגיעות חוזרות בין השיניים גורמות ל-micro-chipping ולהתפוררות פני השן.

רעידות ורעש חריגים

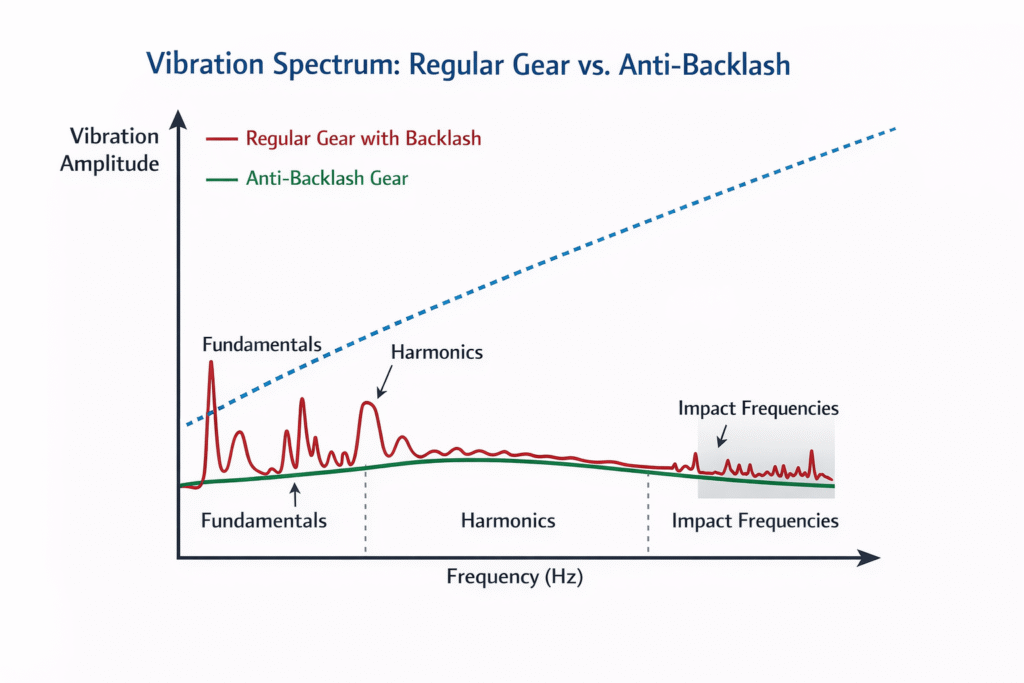

Backlash יוצר תדרי חבטה והרמוניות שמופיעים כרטט ורעש מתכתי.

כשלי מיסבים
המכות מועברות דרך הציר ויוצרות עומסי זעזוע על המיסבים.

אי יציבות בבקרה

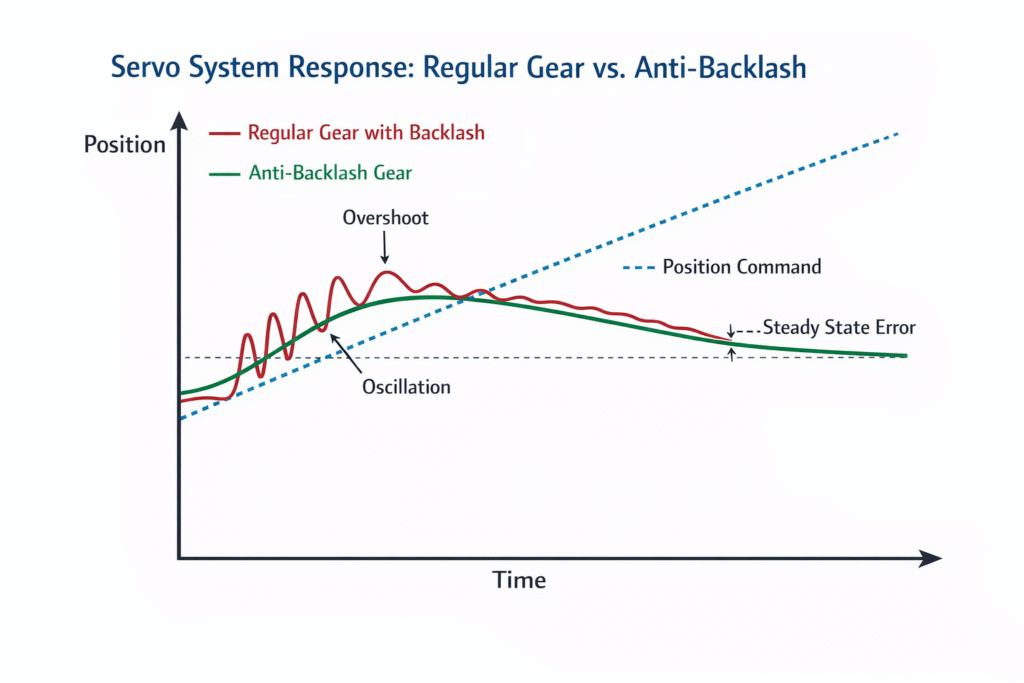

במערכות Servo ו-Stepper מתקבלים overshoot, hunting ונדידה סביב נקודת היעד.

עליית טמפרטורה
זעזועים וחיכוך יוצרים חימום מקומי שמפרק שימון ומאיץ שחיקה.

איבוד כיול עם הזמן
גם אם המערכת מתחילה מדויקת, Backlash גורם לסטייה מצטברת.

אם אתה רואה אחד מהתסמינים האלו, סביר להניח שהבעיה היא לא בבקר – אלא במכניקה.

בחירת Anti-Backlash אינה רק בחירת גלגל שיניים.
זו החלטה מערכתית.

יש להתחשב ב:

מומנט דינמי ולא רק סטטי
שינויי כיוון ורטט חשובים יותר מהמומנט הממוצע.

תדרי תנועה
מערכות מהירות דורשות preload שיכול להגיב לשינויים מהירים.

סוג הבקרה
Servo דורש התנהגות שונה מ-Stepper.

חומר השיניים
פלדה, נירוסטה או פלסטיק משפיעים על קשיחות ושיכוך.

יחס ההעברה
יחס גבוה מגדיל את השפעת Backlash על המערכת.

תנאי סביבה
טמפרטורה, רטט וזעזועים משפיעים על preload ועל שחיקה.

Anti-Backlash שנבחר לא נכון יכול ליצור עומסים מיותרים.
Anti-Backlash שנבחר נכון יכול להכפיל ואף לשלש את חיי הגיר.

הגיר שלנו נכשל, אבל לפי החישוב הוא היה אמור להחזיק. למה?

ברוב המקרים, החישוב התבסס על מומנט סטטי.
במציאות, שינויי כיוון, רטט ובקרת Servo יוצרים עומסי זעזוע גבוהים פי כמה מהמומנט הנומינלי.
Backlash הוא הגורם שממיר תנועה רגילה למכות מכניות.

יש לנו רעש ורעידות, אבל אין בעיית דיוק. האם זה קשור ל-Backlash?

כן.
רעידות ורעש הם הסימנים הראשונים לכך שהשיניים חוטפות חבטות.
זה שלב מוקדם של בלאי, עוד לפני שרואים כשל או סטיית מיקום.

החלפנו בקר או כווננו PID וזה לא פתר את הבעיה. למה?

כי הבעיה היא מכנית.
בקר לא יכול לתקן אזור מת שנוצר מ-Backlash.
רק מגע רציף בין השיניים פותר את מקור חוסר היציבות.

האם Anti-Backlash תמיד עדיף על גיר רגיל?

במערכות עם תנועה מבוקרת, כן.
במערכות סיבוב איטיות או חד-כיווניות, לעיתים אין בכך צורך.
לכן חשוב לבחור לפי אופי המערכת ולא רק לפי קטלוג.

האם Anti-Backlash נשחק מהר יותר בגלל preload?

לא כאשר הוא מתוכנן נכון.
ה-preload קטן בהרבה מעומסי הזעזוע שנוצרים בגיר עם Backlash.
בפועל, Anti-Backlash מפחית שחיקה ומאריך חיים.

איך יודעים אם המערכת שלי צריכה Anti-Backlash?

אם אתה רואה:

• רעידות

• רעש

• שחיקה מוקדמת

• חוסר יציבות

• overshoot

• או כשלים חוזרים בגיר

סביר מאוד שהבעיה היא Backlash.

איך Amironic יכולה לעזור?

ב-Amironic אנו מספקים גלגלי Anti-Backlash תעשייתיים ומדויקים, ומלווים מהנדסים בבחירה ובהטמעה לפי תנאי העומס, הבקרה והסביבה האמיתיים.
