חיישני הטיה מספקים מדידת זווית מדויקת לצורך משוב מיקום, בקרת תנועה וניטור מכונות. מגוון חיישני ההטיה של Variohm כולל דגמים לתעשייה, ליישומים תת-ימיים, לסביבות נפיצות ולכרייה, לצד פתרונות ניידים ופתרונות OEM המתאימים כמעט לכל יישום.
| יישום | סדרה מומלצת |
|---|---|
| תעשייה | P603 |
| יישומים תת-ימיים | S613 / S623 |
| סביבות נפיצות | X / E / G / H |
| כרייה | A / M |
| מדידה ניידת | PRO 360 |
| שילוב במערכות OEM | Compact / PCB |
S623 Submersible Large Angle Tilt Sensor
Submersible
Sealing to IP68 350 Bar

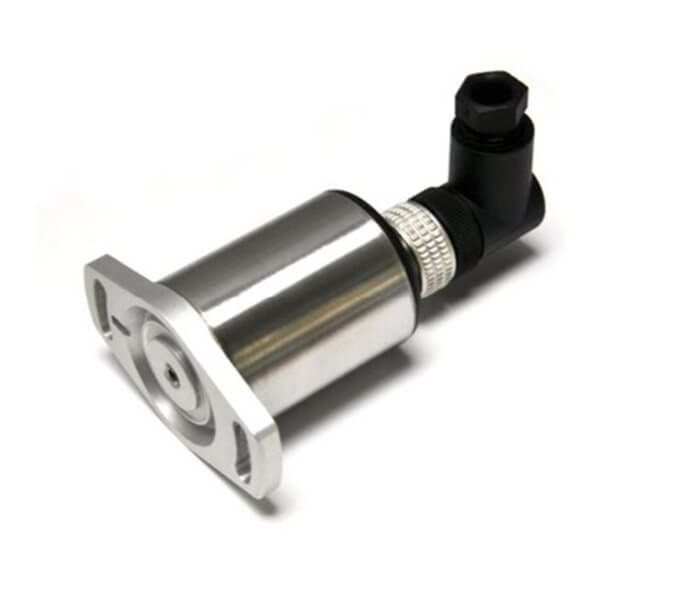

TIPS® X603 Large Angle Tilt Sensor
Intrinsically safe for Gas to: Ex II 1G
Sealing to IP67

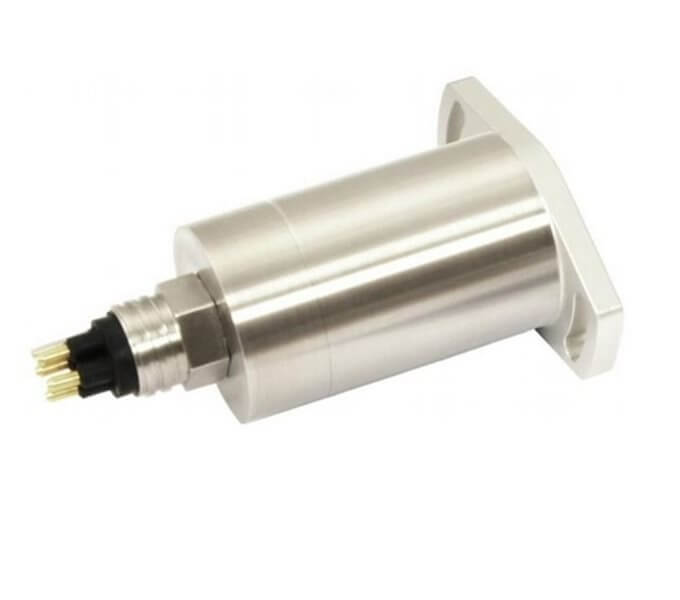

TIPS® X623 Large Angle Waterproof Submersible Tilt Sensor
Intrinsically safe for Gas to: Ex II 1G
Sealing to IP68 350 Bar

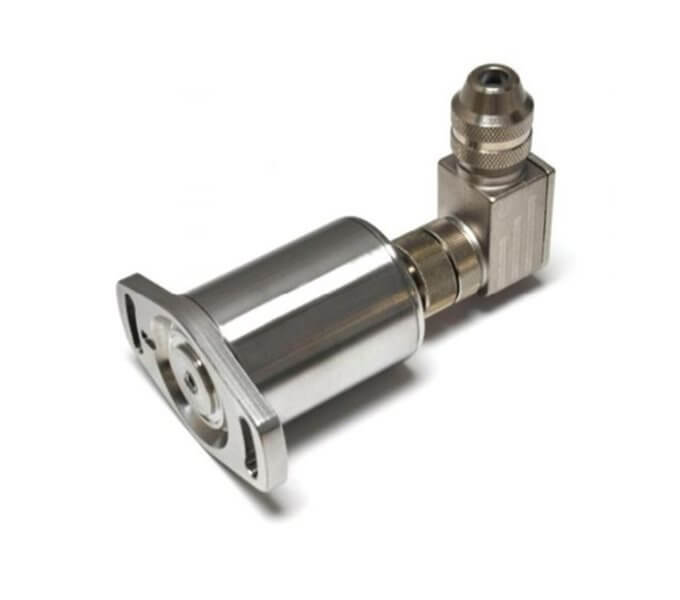

E603 Large Angle Tilt Sensor
Intrinsically safe for Gas and Dust to: Ex II 1GD
Sealing to IP67

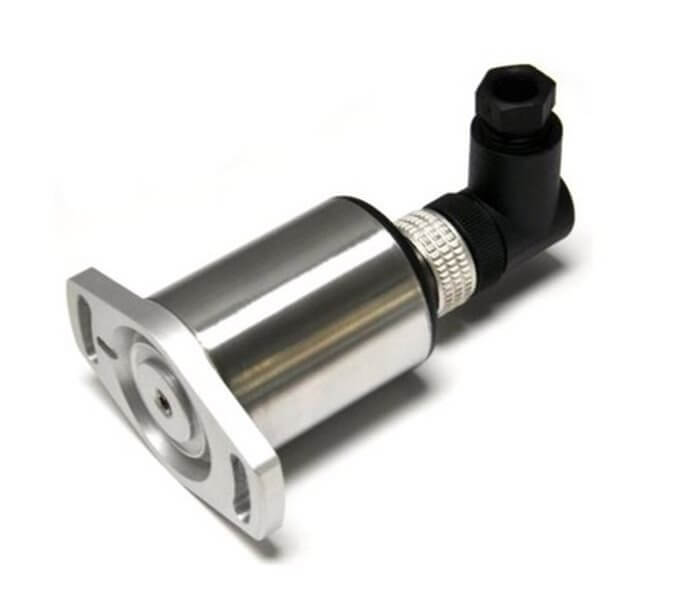

G603 Large Angle Tilt Sensor
Intrinsically safe for Gas to: Class I, Zone 0 Ex ia / AEx ia
Sealing to IP67
P603 Large Angle Tilt Sensor
Industrial & scientific applications
Sealing to IP67

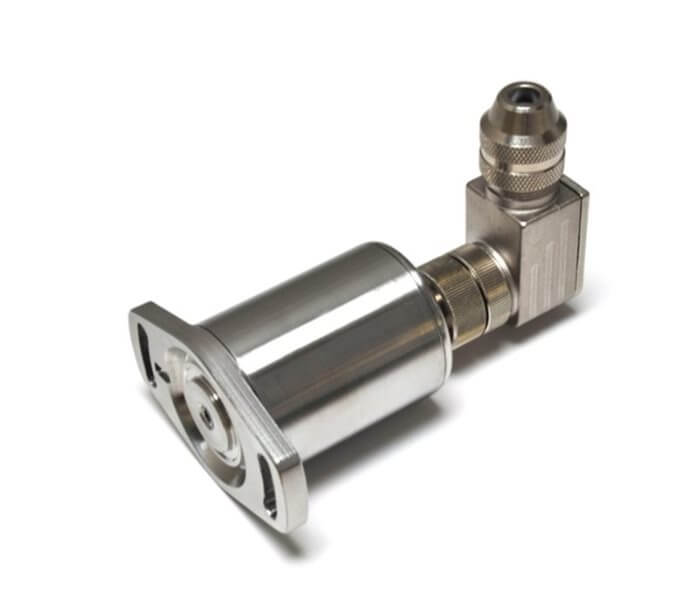

H603 Large Angle Tilt Sensor
Intrinsically safe for Gas and Dust to: Class I, Zone 0 Ex ia / AEx ia
Sealing to IP67

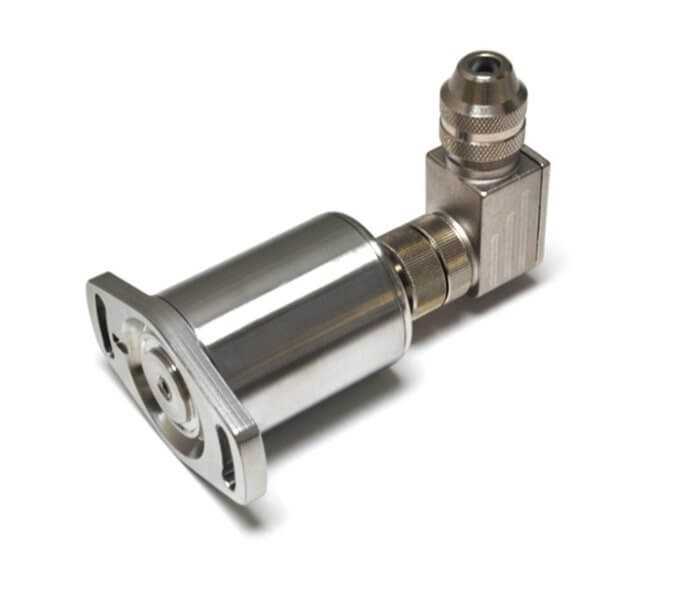

M603 Large Angle Tilt Sensor
Intrinsically safe for Gas and Dust to: Ex I/II M1/GD
Sealing to IP67

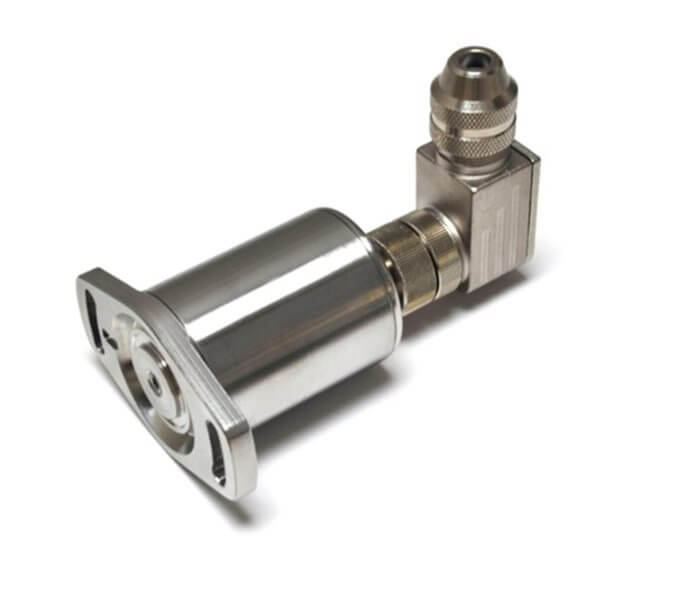

A603 Large Angle Tilt Sensor
Intrinsically safe for Mining to: Ex ia I/IIC T4
Sealing to IP67
G623 Submersible Large Angle Tilt Sensor
Intrinsically safe for Gas to: Class I, Zone 0 Ex ia / AEx ia
Sealing to IP68 350 Bar
S613 Submersible Large Angle Tilt Sensor
For submerged and outdoor / offshore applications
Sealing to IP68 10 Bar
| אם היישום שלכם דורש… | סדרה מומלצת |
|---|---|
| מכונות וציוד תעשייתי | P603 |
| עבודה חיצונית או בתנאי טבילה | S613 |
| עבודה תת-ימית בעומק רב (עד 350 Bar) | S623 |
| סביבה נפיצה – גז (ATEX / IECEx) | X603 / X623 |
| סביבה נפיצה – גז ואבק (ATEX) | E603 |
| סביבה נפיצה – גז (CSA) | G603 / G623 |
| סביבה נפיצה – גז ואבק (CSA) | H603 |
| יישומי כרייה | A603 / M603 |
| מדידת זווית ניידת | PRO 360 / PRO 3600 |
| שילוב במערכות OEM | Compact / PCB Inclinometers |
| דרישה | P603 | S613 | S623 | X / E / G / H | A / M |
|---|---|---|---|---|---|
| יישומים תעשייתיים | ✓ | ✓ | ✓ | ✓ | ✓ |
| עבודה חיצונית | ✓ | ✓ | ✓ | ✓ | ✓ |
| עבודה תת-ימית | – | ✓ | ✓ | ✓ (X623 / G623) | – |
| סביבה נפיצה | – | – | – | ✓ | ✓ |
| כרייה | – | – | – | – | ✓ |
| סוג יציאה | יישומים אופייניים |
|---|---|
| מתח אנלוגי (Voltage Output) | ציוד תעשייתי כללי ומערכות OEM |
| יציאה רציומטרית (Ratiometric Output) | אלקטרוניקה משובצת, מערכות OEM ויישומי רכב |
| 4–20 mA | PLC, בקרת תהליכים והתקנות עם כבלים ארוכים |
| PWM | מיקרו-בקרים, מערכות משובצות ובקרים ייעודיים |
| יציאה דיגיטלית (Digital Output) | מערכות בקרה, ניטור ואוטומציה מתקדמות |
הערה: אפשרויות היציאה משתנות בין סדרות החיישנים. יש לעיין במפרט הטכני של כל דגם כדי לוודא את סוג היציאה הזמין עבורו.
מד שיפוע, המכונה גם חיישן הטיה (Tilt Sensor), הוא חיישן המודד את זוויתו של גוף ביחס לכוח הכבידה. בניגוד לאנקודרים סיבוביים (Rotary Encoders), המודדים את מיקום הציר, מדי שיפוע מודדים את זווית ההטיה של ציוד נייח או נע ביחס לשדה הכבידה של כדור הארץ.
חיישני הטיה משמשים במגוון רחב של מערכות לניטור, מיקום, בקרת תנועה ובטיחות. הם מותקנים בכל מקום שבו מדידת זווית מדויקת מסייעת לשיפור ביצועי המערכת, להגברת היציבות או להגנה על ציוד ומפעילים.
מגוון מדי השיפוע של Variohm כולל פתרונות כמעט לכל סביבת עבודה – החל מחיישנים לתעשייה, דרך דגמים תת-ימיים ואטומים למים, גרסאות מאושרות לעבודה בסביבות נפיצות (ATEX, IECEx ו-CSA), דגמים ליישומי כרייה, מדי שיפוע דיגיטליים ניידים ופתרונות OEM לשילוב ישיר במערכות אלקטרוניות.
למרות שכל מדי השיפוע מבצעים את אותה המשימה הבסיסית – מדידת זווית – בחירת הדגם המתאים נקבעת בעיקר לפי סביבת העבודה ודרישות היישום.
בין השיקולים המרכזיים:
טבלת הבחירה המהירה שלהלן מסייעת לבחור את משפחת החיישנים המתאימה ביותר לכל יישום.
חיישני הטיה משמשים בכל מקום שבו מדידת זווית מדויקת משפרת את המיקום, היציבות, האוטומציה או בטיחות המערכת. הם משולבים במגוון רחב של מערכות תעשייתיות, ציוד נייד ומערכות ביטחוניות, ומספקים משוב אמין בזמן אמת לצורך ניטור ובקרה.
מדי שיפוע משמשים במכונות ייצור, קווי אוטומציה וציוד תעשייתי לניטור מיקום המכונה, זווית משטחים ויישור מערכות. משוב זווית מדויק מסייע לשיפור איכות התהליך ומונע הפעלה מחוץ לטווחי העבודה המתוכננים.
חיישני הטיה משולבים במערכות ביטחוניות כגון עמדות נשק מיוצבות, מערכות מכ"ם, מטענים אלקטרו-אופטיים (EO/IR), תרנים, אנטנות וכלי רכב צבאיים. מדידת זווית מדויקת מאפשרת ייצוב, יישור ובקרת מיקום גם בתנאי סביבה קשים.
כלי צמ"ה, מנופים, במות הרמה, ציוד חקלאי ורכבי שירות עושים שימוש בחיישני הטיה לניטור זווית הזרוע, הטיית השלדה ויציבות המערכת, ובכך משפרים את בטיחות המפעיל ואת ביצועי הציוד.
ספינות, כלי שיט אוטונומיים, רכבים תת-ימיים (ROV), מערכות סונר וציוד Offshore פועלים בסביבה המאופיינת בלחות, קורוזיה ורעידות. חיישני הטיה תת-ימיים מספקים מדידת זווית אמינה לצורך ייצוב, ניווט ובקרת מערכות תת-ימיות.
רובוטים אוטונומיים, רכבי AGV, רובוטי בדיקה וכלים בלתי מאוישים משתמשים בחיישני הטיה כדי לקבוע את זוויתם ולשמור על יציבות במהלך התנועה. מידע זה משולב לעיתים קרובות עם IMU, GPS וחיישנים נוספים לצורך שיפור הניווט ובקרת התנועה.
מערכות עקיבת שמש (Solar Trackers), טורבינות רוח ומערכות אגירת אנרגיה משתמשות במדי שיפוע לצורך אופטימיזציה של מיקום המערכת, ניטור יישור המבנה ושיפור היעילות לאורך זמן.
חיישני הטיה בעלי אישורי ATEX, IECEx ו-CSA מותקנים במפעלים כימיים, בתי זיקוק, מתקני אחסון דלק ומתקני תהליך נוספים שבהם קיימת סכנת התפוצצות עקב גזים או אבק דליק. בחירת התקן המתאים מבטיחה עמידה בדרישות הבטיחות המקומיות והבינלאומיות.
חיישני הטיה משולבים במסועים, מחסנים אוטומטיים, מערכות הרמה וציוד לוגיסטי לצורך ניטור זווית, שיפור דיוק המיקום והגנה על הציוד במהלך העבודה.
ברוב היישומים התעשייתיים מדובר למעשה באותו סוג חיישן. שני המונחים מתארים התקן המודד את זוויתו של גוף ביחס לכוח הכבידה.
כן. דגמים תת-ימיים כגון S613 ו-S623 תוכננו במיוחד ליישומים ימיים ותת-ימיים, עם אטימות עד IP68 ועמידות ללחצים של עד 350 Bar, בהתאם לדגם.
כאשר החיישן מיועד לפעול בסביבה שבה קיימים גזים דליקים או אבק נפיץ, יש לבחור דגם בעל אישור מתאים כגון ATEX, IECEx או CSA, בהתאם לדרישות התקינה של היישום.
בהתאם למשפחת המוצרים, מדי השיפוע של Variohm זמינים עם מגוון סוגי יציאה, בהם מתח אנלוגי, יציאה רציומטרית (Ratiometric), 4–20 mA, PWM ויציאות דיגיטליות.
בחירת החיישן המתאים מבוססת על מספר גורמים, בהם סביבת העבודה, דרישות התקינה (ATEX, IECEx או CSA), טווח המדידה, דרגת האטימות (IP), סוג היציאה ואופן ההתקנה במערכת.
חיישן המודד את זוויתו של גוף ביחס לכוח הכבידה. מדי שיפוע משמשים למיקום, יישור, ניטור יציבות ובקרת תנועה במגוון רחב של יישומים תעשייתיים.
דרגת אטימות המספקת הגנה מלאה מפני חדירת אבק ועמידות בפני טבילה זמנית במים.
יישומים אופייניים:
דרגת אטימות המיועדת לעבודה ממושכת מתחת למים.
בהתאם לסדרת החיישן, קיימים דגמים בעלי עמידות ללחצים של עד 10 Bar או 350 Bar, המתאימים ליישומים ימיים, Offshore ותת-ימיים.
מציין כי החיישן מיועד לעבודה בלחץ מים השווה בקירוב לעומק של 100 מטר.
יישומים אופייניים:
מיועד לעבודה בסביבות תת-ימיות קיצוניות, השוות בקירוב לעומק של 3,500 מטר.
יישומים נפוצים:
שיטת הגנה שבה החיישן מתוכנן כך שלא יוכל לייצר אנרגיה חשמלית או תרמית המספיקה להצתת גזים, אדים או אבק נפיץ, גם במקרה של תקלה.
חיישנים מסוג זה משמשים בתעשיות כגון נפט וגז, כימיה, כרייה ותעשיות תהליך.
תקן אירופי לציוד המיועד לעבודה באזורים שבהם קיימת סכנת התפוצצות.
אישור ATEX נדרש בפרויקטים רבים באירופה, במזרח התיכון וביישומים תעשייתיים בינלאומיים.
מערכת תקינה בינלאומית לציוד המיועד לעבודה בסביבות נפיצות.
התקן מוכר במדינות רבות ומאפשר שימוש במוצרים בפרויקטים בינלאומיים.
תקינת סביבות נפיצות הנהוגה בעיקר בארצות הברית ובקנדה.
חיישנים בעלי אישור CSA נפוצים במתקנים תעשייתיים הפועלים לפי התקינה הצפון-אמריקאית.
סיווג ATEX אירופי לציוד המיועד לעבודה בסביבת גזים נפיצים.
פירוש הסימון:
יישומים אופייניים:
אישור ATEX לעבודה בסביבות המכילות הן גזים נפיצים והן אבק דליק.
מתאים ליישומים שבהם קיימת סכנת פיצוץ משני סוגי הסביבה.
תעשיות אופייניות:
סימון תקינה צפון-אמריקאי לעבודה בסביבות נפיצות.
פירוש הסימון:
יישומים אופייניים:
תקינה המיועדת הן ליישומי כרייה והן לתעשיות הפועלות בסביבות גז ואבק נפיץ.
מתאימה לציוד המותקן במכרות תת-קרקעיים ובמתקנים תעשייתיים מסוכנים.
תקינת בטיחות אינטרינזית ליישומי כרייה.
מיועדת לציוד הפועל במכרות תת-קרקעיים שבהם קיימת אפשרות להימצאות מתאן או גזים נפיצים אחרים.
שיטת מדידה המבוססת על חישה אינדוקטיבית ללא מגע מכני בין רכיבי המדידה.
יתרונות עיקריים:
יציאה אנלוגית שבה מתח היציאה משתנה באופן יחסי למתח ההזנה.
נפוצה במערכות אלקטרוניקה משובצות, ציוד OEM ויישומי רכב, שבהם חשוב לצמצם את השפעת תנודות מתח ההזנה.
ממשק זרם תעשייתי סטנדרטי המתאים במיוחד להעברת אותות למרחקים ארוכים ובסביבות עתירות הפרעות חשמליות.
נמצא בשימוש נרחב במערכות PLC, בקרת תהליכים ואוטומציה תעשייתית.
יציאה המבוססת על אפנון רוחב פולס (Pulse Width Modulation), שבה הזווית מיוצגת באמצעות רוחב הפולס.
מתאימה במיוחד למיקרו-בקרים ולמערכות אלקטרוניות משובצות.
ציוד או רכיבים המיועדים להשתלבות כחלק ממוצר או מערכת של יצרן אחר, ולא כמוצר עצמאי.
צוות ההנדסה של Amironic ישמח לסייע בבחירת מד השיפוע המתאים בהתאם לדרישות היישום, תנאי הסביבה, סוג היציאה ודרישות התקינה.
Need an inclinometer?
│
▼
Portable measurements?
│
YES ─────────► PRO 360
│
NO
│
▼
PCB integration?
│
YES ─────────► PCB / Compact
│
NO
│
▼
Underwater?
│
YES ─────────► S613 / S623
│
NO
│
▼
Hazardous Area?
│
YES ─────────► X / E / G / H / A / M
│
NO
│
▼
P603
