מהו מנוע צעד?
מנוע צעד (Stepper Motor) הוא מנוע חשמלי סינכרוני המונע על־ידי זרם ישר בפולסים ובקרה אלקטרונית חסרת מברשות. בניגוד למנוע DC רגיל, מנוע צעד מחלק את הסיבוב שלו ל־צעדים מדודים – וכך ניתן לשלוט בדיוק על הזווית והמהירות, לעיתים גם ללא צורך באנקודר.
היתרון הגדול של מנועי צעד הוא היכולת להשיג שליטה מדויקת במיקום ובמהירות, בפשטות יחסית ובעלות נמוכה לעומת מערכות סרוו מתקדמות.
למה מנוע צעד עם גיר?
הוספת גיר (Gearbox) למנוע צעד נותנת שני יתרונות מרכזיים:
-
הכפלת מומנט – הגיר מגדיל את מומנט הפלט, כך שהמנוע יכול להפעיל עומסים גדולים יותר.
-
שליטה במהירויות נמוכות – יחס ההעברה מאפשר להגיע למהירויות נמוכות מאוד עם דיוק גבוה ובלי רעידות.
מנועי הצעד עם גיר מתאימים ליישומים שדורשים תנועה מדויקת, מהירה או איטית, עם יציבות בעומס, במבנה קומפקטי.

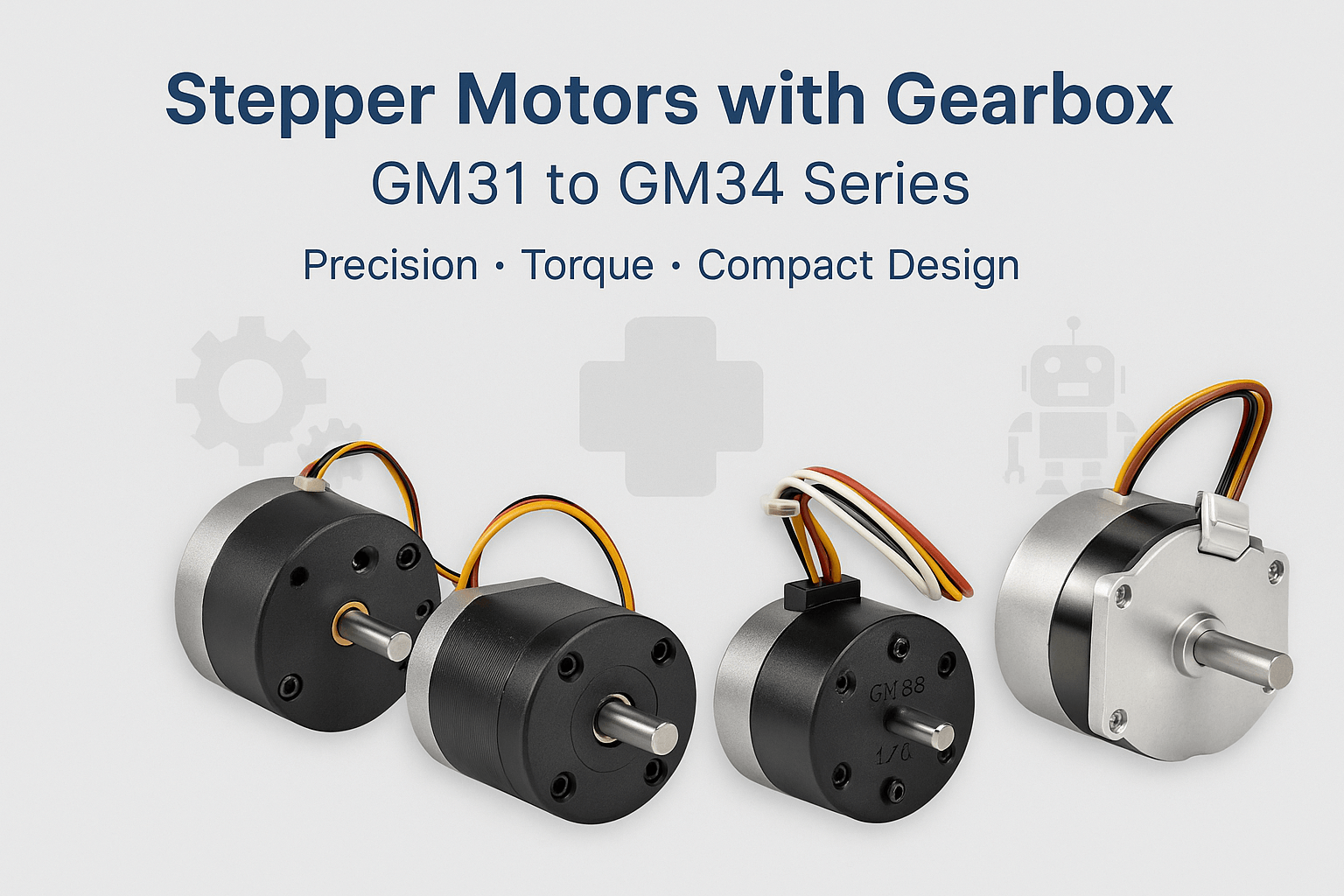

סקירת הסדרות GM31–GM34
| סדרה | יחסי העברה | מומנט החזקה (mNm) | מהירות מירבית (rpm) | אורך (מ"מ) | יישומים מתאימים |
|---|---|---|---|---|---|
| GM31 | 1:12 – 1:1470 | עד 800 | 1–122 | 35 | רובוטיקה קלה, ציוד מעבדתי, אוטומציה איטית ומדויקת |
| GM32 | 1:10 – 1:392 | עד 400 | 4–150 | 26–36 | מכשור קומפקטי, מדפסות תלת־ממד, אופטיקה, ציוד רפואי נייד |
| GM33 | 1:10 – 1:90 | עד 400 | 17–150 | 39.5–44.5 | מערכות אוטומציה בינוניות, מערכות Pick & Place, ציוד בדיקה |
| GM34 | 1:15 – 1:630 | עד 1500 | 2–105 | 43.3–51.3 | יישומים כבדים: CNC, אריזה, רובוטיקה תעשייתית, ציוד רפואי ממונע |
איך בוחרים מנוע?
-
אם נדרשת דיוק איטי במיוחד – בחר GM31.
-
אם חשוב מבנה קטן וניידות – בחר GM32.
-
אם דרוש איזון בין מהירות למומנט – בחר GM33.
-
אם צריך כוח מקסימלי ועמידות בעומס – בחר GM34.
