בעולם ההנעה המדויקת, שבו כל גרם וכל מילימטר חשובים – מנועי ה־Megaflux MF0060 של Allied Motion מציבים רף חדש.

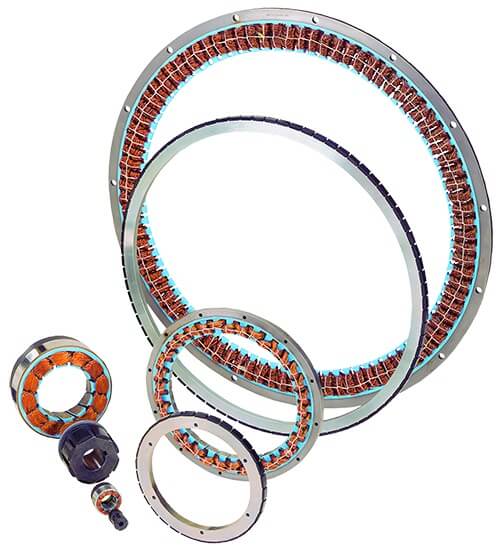

מדובר ב־Frameless Brushless Torque Motors בעלי צפיפות מומנט גבוהה במיוחד, שתוכננו במיוחד ליישומים שבהם נדרש direct drive מדויק, אמין ושקט.
חברת Amironic Ltd מספקת את סדרת MF0060 כחלק מקו מנועי ה־Megaflux Torque Motor, עם תמיכה מלאה בפרויקטים ביטחוניים, תעשייתיים ורובוטיים.
יתרונות טכניים והנדסיים
המנועים בסדרה זו מתוכננים במבנה thin ring frameless, עם יחס קוטר/אורך גבוה המאפשר אינטגרציה ישירה בצירי סיבוב מדויקים – ללא גירים, מצמדים או backlash.
המבנה ה־open bore מאפשר מעבר חופשי של כבלים, צנרת, או קרני לייזר דרך מרכז המנוע, ומאפשר עיצוב קומפקטי במיוחד במערכות servo integration מתקדמות.
בין היתרונות הבולטים של MF0060:
-
מומנט רציף של עד 1.04 Nm, ומומנט שיא של 10.5 Nm
-
תכנון ממוחשב להפחתת cogging torque לרמה של 0.02 Nm בלבד
-
זמינות בשלוש גרסאות מתח – 48 VDC, 150 VDC ו־300 VDC
-
התאמה לטווח טמפרטורות רחב (−55 °C עד 150 °C)
-
מבנה רוטור וסטטור מדויק עם 16 קטבים ושילוב חיישני Hall סטנדרטיים
מנועי Allied Motion מסדרת MF0060 נחשבים לאחד הפתרונות הפופולריים בעולם בתחום direct drive torque motors בזכות האמינות הגבוהה, תגובה מהירה ויעילות תרמית מצוינת.
מפרט עיקרי – MF0060
| פרמטר | ערך טיפוסי |
|---|---|
| קוטר חיצוני | 60.4 mm |
| מומנט רציף | 0.29 – 1.04 Nm |
| מומנט שיא | עד 10.5 Nm |
| מהירות ללא עומס | 2 500 – 7 000 RPM |
| מתחי הזנה | 48 / 150 / 300 VDC |
| משקל ממוצע | 0.13 – 0.9 kg |
| טמפרטורת עבודה | עד 130 °C |
יישומים ותמיכה הנדסית – Amironic Torque Solutions
בישראל, חברת Amironic Ltd. משלבת את מנועי ה־MF0060 במגוון רחב של מערכות servo control, EO/IR gimbals, מערכות אופטו־מכניות ופתרונות robotics מתקדמים.
החברה מעניקה ללקוחותיה ייעוץ מקצועי בהתאמת מנוע frameless ישירות למערכת, כולל תכנון מכני, בחירת בקר מתאים, וליווי בהגדרת Hall commutation ו־thermal management.
שירותי Amironic כוללים גם אספקת Certificates of Conformance, עמידה בתקני MIL-STD-1275, ובדיקות סביבתיות לפי דרישות פרויקטים ביטחוניים.
השילוב של מומנט גבוה, מבנה טבעתי, וייצור איכותי הופך את Allied Motion Megaflux למנוע frameless אידיאלי לכל מערכת high-precision direct drive.
CASE STUDY: דגם MF0060020-F01 בפרויקט ייצוב מצלמות
בפרויקט ייצוב מצלמות אלקטרו-אופטיות (EO/IR) עבור תעשייה ביטחונית בישראל, נבחר דגם MF0060020-F01 של Allied Motion כפתרון מושלם לציר הטיה קומפקטי.
הדגם בגרסת 150 VDC מספק מומנט רציף של 0.59 Nm ומומנט שיא של 6.4 Nm, תוך משקל של 0.27 kg בלבד – נתון שהכריע את הבחירה עבור מערכת ניידת.
היישום ההנדסי:
-
הסטטור שולב ישירות במבנה אלומיניום עם פיזור חום יעיל.
-
כבלי חשמל ובקרה הועברו דרך הבור הפתוח בקוטר 25 mm.
-
חיישן Hall שולב לתקשורת מלאה עם בקר סרוו מתוצרת Allied Motion.
התוצאה בפועל:
-
דיוק ייצוב זוויתי שופר ב־32 %.
-
רמת רעידות ירדה ל־± 0.03°.
-
משקל הציר הופחת ב־15 %.
הפרויקט הביא לא רק לשיפור טכני משמעותי, אלא גם להוזלת עלויות תחזוקה ולתכנון גמיש יותר עבור סדרת מוצרים חדשה של הלקוח.
מנועי MF0060 frameless torque הוכיחו שוב את עליונותם כפתרון אמין, מדויק ויעיל ליישומי EO systems, robotic stabilization, ו־servo actuation מתקדמים.
לסיכום
סדרת Allied Motion MF0060, הזמינה בישראל באמצעות Amironic Ltd., משלבת ביצועים גבוהים, מבנה טבעתי ייחודי, ותמיכה הנדסית מקומית.
בין אם מדובר במערכות הנעה רובוטיות, גימבלים, או צירי כיוון מדויקים – מנועי ה־Megaflux Frameless Torque Motor מספקים דיוק, שקט, ויעילות ברמה הגבוהה ביותר.
