מבוא – רוב המערכות לא נכשלות בשבב
אם המארז אינו מתוכנן נכון – הכשל אינו שאלה של אם, אלא של מתי.
אם אתה מתייחס למארז מיקרו-אלקטרוני כאל פרט מכני – המערכת שלך תיכשל. השאלה היחידה היא מתי.
רוב המערכות האלקטרוניות אינן נכשלות בגלל ה־Silicon.
הן נכשלות בדיוק בנקודה שבה האלקטרוניקה פוגשת את העולם האמיתי.
חדירת לחות, מאמצים תרמיים, רעידות, והבדלים בהתפשטות חומרים – לא תמיד מופיעים בבדיקות מעבדה, אבל תמיד מופיעים בשטח.
וכאן נכנס תחום שלרוב מקבל פחות מדי תשומת לב:
👉 Microelectronics Packaging
מארז אינו “קופסה”.
הוא תנאי השפה (Boundary Condition) של המערכת כולה.
הוא זה שקובע אם המערכת תשרוד, תתפקד לאורך זמן – או תיכשל בהדרגה.
במערכות עתירות אמינות – ביטחוניות, תעופתיות, RF ותעשייתיות –
החלטות Packaging אינן שלב סופי בתכנון.
הן אחת ההחלטות הראשונות.
מדריך הנדסי לקבלת החלטות – אמינות, ביצועים ויציבות ארוכת טווח
מבוא – מארז הוא לא פרט מכני
בעולם האלקטרוניקה המודרני – במיוחד בתחומים כמו ביטחון, תעופה, RF ותעשייה עתירת אמינות – יש נטייה להתייחס למארז (Packaging) כאל “מעטפת מכנית”.
זו טעות הנדסית מהנפוצות ביותר.
למעשה, מארז מיקרו-אלקטרוני הוא שכבה הנדסית קריטית שמשפיעה ישירות על:
- ביצועים חשמליים
- התנהגות תרמית
- יציבות מכנית
- אמינות לאורך שנים
במערכות רבות בעולם האמיתי, הכשל לא מתחיל בשבב (Silicon) – אלא בדיוק בנקודת הממשק בין האלקטרוניקה לבין הסביבה.
רוב המהנדסים אינם טועים בתכנון מארז בגלל חוסר ידע.
הם טועים משום שהם מתייחסים אליו כאל רכיב — ולא כאל אילוץ מערכת.
מה זה בכלל Microelectronics Packaging?
מארז מיקרו-אלקטרוני הוא המערכת שמחברת בין רכיב אלקטרוני רגיש (כמו חיישן, שבב RF או מודול היברידי) לבין העולם החיצוני.
המארז צריך לבצע בו-זמנית:
- הגנה פיזית
- בידוד סביבתי
- הולכת חום
- העברת אותות וזרם
👉 כלומר – הוא לא “קופסה”, אלא מערכת הנדסית רב-תחומית.

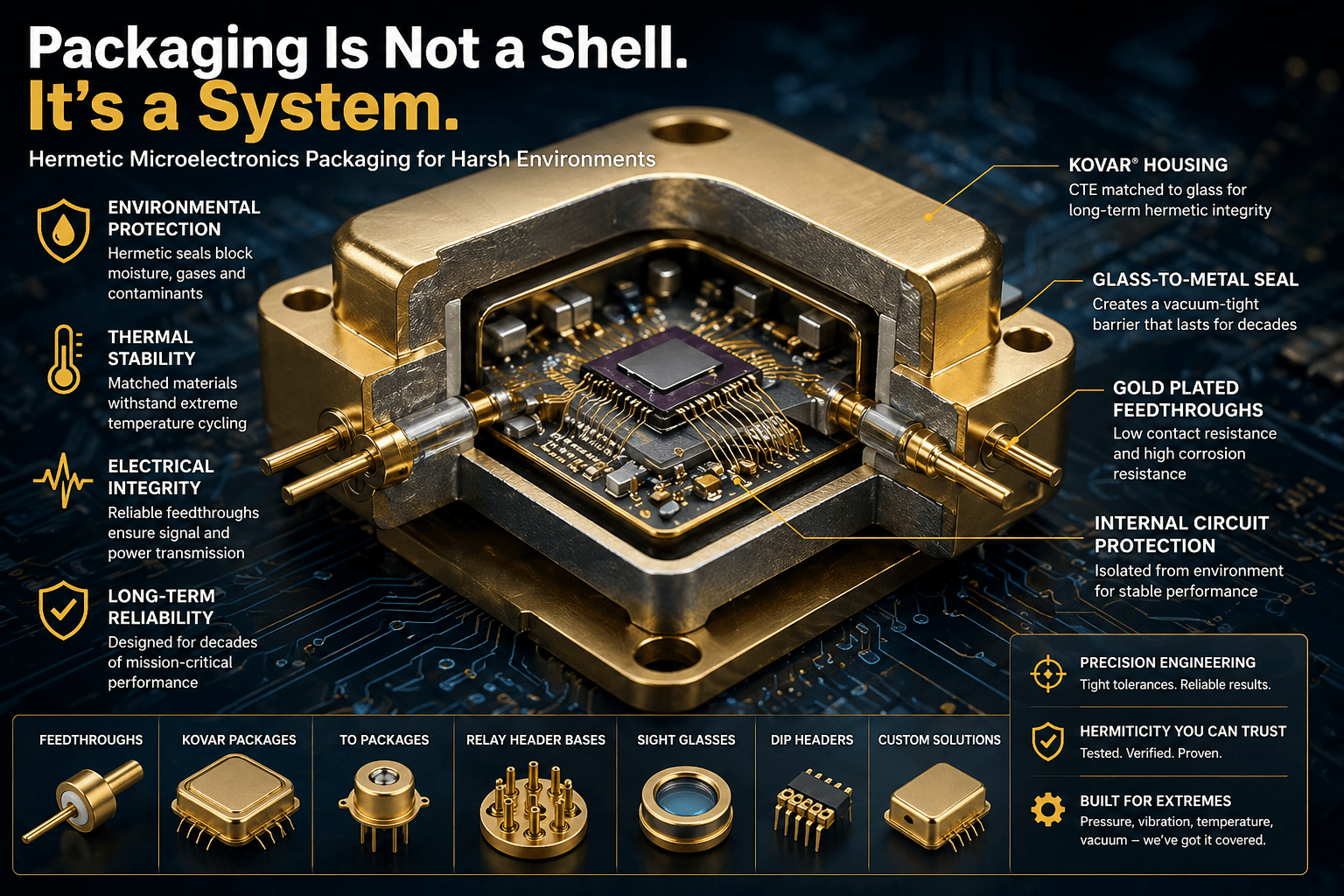

ארבעת התפקידים המרכזיים של מארז
כל פתרון Packaging חייב להתמודד עם ארבעה אתגרים במקביל:
1. תמיכה מכנית (Mechanical Support)
הגנה על מבנים עדינים:
- Die (השבב עצמו)
- Wire bonds
- חיבורים פנימיים
מפני:
- רעידות
- זעזועים
- עומסים מכניים
2. הגנה סביבתית (Environmental Protection)
מניעת חדירה של:
- לחות
- גזים
- מזהמים
שיכולים לגרום ל:
- קורוזיה
- זליגות זרם
- Drift בפרמטרים
3. ממשק חשמלי (Electrical Interface)
העברת אותות ואנרגיה תוך שמירה על:
- בידוד חשמלי
- אימפדנס
- שלמות אות (Signal Integrity)
במיוחד קריטי במערכות RF ו-high-speed.
4. ניהול תרמי (Thermal Management)
פינוי חום מהשבב לסביבה.
חום הוא אחד הגורמים המרכזיים ל:
- ירידת ביצועים
- קיצור אורך חיים
- כשל מוקדם
👉 מערכת שלא מאזנת נכון בין ארבעת הגורמים האלה – תעבוד במעבדה, ותיכשל בשטח.
## 🧠 איך לבחור מארז ב־30 שניות
אם צריך החלטה מהירה:
– אם יש דרישת אטימה ללחות → בחר מארז הרמטי
– אם אורך החיים מעל 10 שנים → הרמטי כמעט חובה
– אם מדובר ב־RF / תדר גבוה → העדף Kovar או קרמיקה
– אם העלות היא השיקול המרכזי → שקול מארז לא הרמטי (פלסטיק/אפוקסי)
– אם יש לחץ, ואקום או תנאים קיצוניים → הרמטי בלבד
👉 אם כשל אינו אופציה — הרמטיות אינה בחירה. היא דרישה.
השאלה ההנדסית האמיתית
לפני שבוחרים מארז, לא שואלים:
❌ איזה מארז לבחור?
אלא:
👉 ממה המערכת שלי צריכה לשרוד?
תנאי סביבה טיפוסיים
- לחות וחדירת מים
- לחץ (ואקום או לחץ גבוה)
- שינויי טמפרטורה (Thermal Cycling)
- חוסר התאמה בהתפשטות תרמית (CTE mismatch)
- זעזועים ורעידות
- קורוזיה
- הפרעות RF / EMI
👉 כל אחד מהגורמים האלה משנה לחלוטין את בחירת המארז.
מה זה Hermetic Packaging?
Hermetic Packaging הוא מארז אטום לחלוטין לגזים ולחות.
האטימה מתבצעת באמצעות:
- מתכת
- זכוכית
- קרמיקה
בתהליכים כמו:
- Glass-to-Metal Sealing
- Metal-to-Ceramic bonding
👉 התוצאה: אטימה ברמת מולקולה – לשנים רבות (ואפילו עשרות שנים)
📊 טבלת השוואה מקצועית
| פרמטר | מארז הרמטי | מארז לא הרמטי |
|---|---|---|
| הגנה מלחות | כמעט מוחלטת | מוגבלת |
| אמינות לטווח ארוך | 10–25+ שנים | 3–10 שנים |
| עמידות סביבתית | קיצונית | בינונית |
| עלות | גבוהה | נמוכה |
| חומרים | קובר, קרמיקה, זכוכית | פלסטיק, אפוקסי |
| שימושים | צבאי, חלל, RF | צרכני, תעשייתי |
## 🧠 מארז הוא תנאי שפה (Boundary Condition)
בפיזיקה, תנאי שפה מגדירים כיצד מערכת מתנהגת.
בהנדסה, המארז ממלא בדיוק את אותו תפקיד.
הוא קובע כיצד המערכת הפנימית מתקשרת עם העולם החיצוני —
מכנית, תרמית וחשמלית.
אם תנאי השפה שגוי — המערכת תיכשל,
לא משנה כמה טוב התכנון הפנימי.
חומרים – זה לא רק מכניקה, זה פיזיקה
🔩 Kovar (סגסוגת Fe-Ni-Co)
- מותאם להתפשטות תרמית של זכוכית
- מאפשר אטימה הרמטית
- יציב במחזורי חום
👉 סטנדרט בתעשיות ביטחוניות ו-RF
🧱 קרמיקה (Alumina / AlN)
- בידוד חשמלי מצוין
- הולכת חום גבוהה (בעיקר AlN)
- מתאים ליישומים בתדר גבוה
🧪 פלסטיק / אפוקסי
- זול
- מתאים לייצור המוני
- סופח לחות לאורך זמן
👉 כשל לרוב לא מיידי – אלא אחרי חודשים או שנים.
מושג קריטי – CTE (התפשטות תרמית)
כל חומר מתרחב בחום בצורה שונה.
אם מחברים:
- מתכת
- זכוכית
- קרמיקה
בלי התאמה – נוצרים מאמצים → סדקים → כשל.
👉 לכן משתמשים בחומרים כמו Kovar.
מארז הוא בעיה מערכתית
ברמה מתקדמת, Packaging הוא לא רכיב – אלא מערכת.
הוא משפיע ומושפע מ:
- תהליך הלחמה
- שכבות ציפוי (Gold / Nickel)
- סדר הרכבה
- מסלולי חום
- טולרנסים מכניים
דוגמה: Feedthrough
נראה כמו פין פשוט.
בפועל כולל:
- התאמת חומרים
- אטימה הרמטית
- התנהגות תרמית
- מגבלות הלחמה
- עמידות ללחץ
- דליפות לאורך זמן
👉 זה לא רכיב – זה ממשק מערכת.
טעויות נפוצות
❌ בחירה לפי מחיר בלבד
❌ התעלמות מ-CTE
❌ הכנסת Packaging מאוחר בתכנון
❌ התייחסות ל-feedthrough כפריט קטלוגי
Case Study – חיישן בלחץ גבוה
דרישות:
- מאות בר
- צפיפות פינים גבוהה
- דליפה מינימלית
פתרון:
- מספר feedthroughs בודדים
- אינטגרציה למבנה
- תכנון תהליך הרכבה
תוצאה:
- אמינות גבוהה
- סיכון נמוך
- התאמה לייצור סדרתי
איך מהנדסים צריכים לחשוב
לא מתחילים ממוצר – מתחילים ממגבלות:
- האם צריך הרמטיות?
- מה אורך החיים?
- מה תנאי הסביבה?
- האם RF קריטי?
- מה מגבלות עלות?
👉 הפתרון תמיד איזון – לא אופטימיזציה של פרמטר אחד.
## למה החלטות Packaging נכשלות בפרויקטים אמיתיים
בפרויקטים רבים חוזר אותו דפוס:
– המארז נבחר מאוחר מדי
– רוב אילוצי המערכת כבר נקבעו
– בעיות אינטגרציה מתחילות לצוף
– תכנון מחדש הופך לבלתי נמנע
זה לא מקרה נדיר.
זו אחת הסיבות המרכזיות לעיכובים וכשלים במערכות עתירות אמינות.
סיכום – המארז קובע הכל
מארז מיקרו-אלקטרוני הוא הבסיס השקט של כל מערכת אמינה.
כאשר הוא עובד – לא שמים לב אליו.
כאשר הוא נכשל – הוא מגדיר את כשל המערכת כולה.
במערכות הנדסיות מתקדמות, מארז אינו שכבת הגנה.
הוא תנאי השפה של התכנון כולו.
רוב כשלים במערכות אלקטרוניות אינם מתחילים באלקטרוניקה.
הם מתחילים בהחלטות Packaging שלא קיבלו את תשומת הלב הנכונה בזמן.
המערכות המצליחות באמת אינן אלו עם הרכיבים הטובים ביותר –
אלא אלו שבהן החומרים, הסביבה והאינטגרציה הובנו כבר מההתחלה.
🧠 איך לבחור מארז למיקרו-אלקטרוניקה ב־30 שניות
אם אתה צריך החלטה מהירה — התחל מכאן:
- אם יש לחות / אטימה קריטית → בחר מארז הרמטי (Hermetic)
- אם נדרש אורך חיים מעל 10 שנים → הרמטי כמעט חובה
- אם מדובר ב־RF / תדר גבוה → העדף Kovar או קרמיקה
- אם המערכת רגישה לעלות → שקול פתרון לא הרמטי (פלסטיק/אפוקסי)
- אם יש לחץ / ואקום / תנאים קיצוניים → הרמטי בלבד
👉 אם כשל אינו אופציה — אל תתפשר על הרמטיות.
🧩 Decision Tree (תרשים בחירה)
🧭 איך מהנדסים באמת צריכים לחשוב
האם נדרשת אטימה ללחות / גזים?
│
├── כן → מארז הרמטי
│ │
│ ├── RF / תדר גבוה?
│ │ ├── כן → קרמיקה / Kovar
│ │ └── לא → Kovar / Glass-to-Metal
│ │
│ └── תנאי לחץ / ואקום?
│ └── כן → פתרון Hermetic מלא + Feedthroughs
│
└── לא → מארז לא הרמטי
│
├── רגישות לעלות?
│ └── כן → פלסטיק / אפוקסי
│
└── דרישות בינוניות → פתרון היברידי
❓ שאלות נפוצות (FAQ)
Glass-to-Metal Seals & תכנון מארזים הרמטיים
❓ מהו Glass-to-Metal Seal (GTMS) ולמה הוא קריטי?
Glass-to-Metal Seal (GTMS) הוא טכנולוגיית אטימה הרמטית שבה זכוכית מותכת ומחוברת למתכת בתנאים תרמיים מבוקרים, ליצירת ממשק אטום לחלוטין לגזים.
הוא קריטי משום שהוא מאפשר:
- מעבר אותות חשמליים דרך מארזים אטומים
- בידוד מוחלט מלחות ומזהמים
- יציבות ארוכת טווח בתנאי מחזורי טמפרטורה ולחץ
במערכות עתירות אמינות, GTMS אינו רק רכיב – אלא מנגנון למניעת כשלים.
❓ מהם כללי התכנון המרכזיים עבור Glass-to-Metal Seals?
תכנון עם GTMS דורש התייחסות למספר פרמטרים תלויים זה בזה:
- התאמת CTE (Coefficient of Thermal Expansion)
הזכוכית והמתכת חייבות להתרחב ולהתכווץ בקצבים דומים כדי למנוע סדקים. - בחירת חומרים
סגסוגות כמו Kovar נפוצות בזכות התאמתן לזכוכית. - גיאומטריית האטימה
קוטר הפין, עובי הזכוכית והמרווחים משפיעים ישירות על חוזק מכני וביצועי דליפה. - פרופיל תרמי בתהליך הייצור
מחזורי חימום וקירור חייבים להיות מבוקרים כדי למנוע מאמצים פנימיים. - מערכת ציפויים (Plating Stack)
שכבות זהב, ניקל או בדיל נבחרות בהתאם לדרישות הלחמה ועמידות לקורוזיה.
👉 התעלמות אפילו מפרמטר אחד עלולה לפגוע באטימות ההרמטית.
❓ למה התאמת CTE כל כך חשובה במארזים הרמטיים?
אי התאמה בין מקדמי ההתפשטות התרמית (CTE) של החומרים יוצרת מאמצים מכניים בזמן שינויי טמפרטורה.
לאורך זמן זה עלול לגרום ל:
- סדקים מיקרוסקופיים בזכוכית
- אובדן האטימה ההרמטית
- עלייה בקצב דליפה
- כשל מלא של האטימה
זו הסיבה שחומרים כמו Kovar נמצאים בשימוש נרחב – הם מתוכננים להתאים להתנהגות התרמית של זכוכית.
❓ מה ההבדל בין מארז הרמטי למארז לא הרמטי?
ההבדל המרכזי הוא הגנה סביבתית לטווח ארוך:
- מארז הרמטי מספק אטימה מלאה לגזים ומונע חדירת לחות לאורך עשרות שנים
- מארז לא הרמטי (פלסטיק, אפוקסי) מאפשר חדירה איטית של לחות לאורך זמן
שימושים טיפוסיים:
הרמטי:
- מערכות תעופה וחלל
- אלקטרוניקה צבאית
- מודולי RF ומיקרוגל
- חיישנים עתירי אמינות
לא הרמטי:
- מוצרי צריכה
- יישומים תעשייתיים רגישי עלות
❓ מתי כדאי לבחור מארז הרמטי?
יש לשקול מארז הרמטי כאשר:
- נדרשת פעולה ללא כשל למשך 10 שנים ומעלה
- קיימים תנאי סביבה קשים: לחות, לחץ או טמפרטורות קיצוניות
- מדובר ביישום קריטי (ביטחוני, תעופתי, רפואי)
- נדרשת יציבות חשמלית ובידוד לאורך זמן
👉 אם כשל אינו אופציה – לרוב הבחירה תהיה הרמטית.
❓ האם מארז הרמטי תמיד עדיף?
לא – הוא לא תמיד הפתרון האופטימלי.
למארזים הרמטיים יש חסרונות:
- עלות גבוהה יותר
- זמני אספקה ארוכים
- מורכבות ייצור גבוהה
ביישומים רבים, פתרונות לא הרמטיים מספיקים ואף עדיפים מבחינת עלות-תועלת.
👉 השאלה הנכונה אינה “מה עדיף?”
👉 אלא “איזו רמת אמינות נדרשת מהמערכת?”
❓ מהן הטעויות הנפוצות בתכנון מארזים הרמטיים?
- התייחסות ל-Packaging כשלב מאוחר בתכנון
- התעלמות מהתאמת חומרים (CTE mismatch)
- הערכת חסר של השפעת לחות והזדקנות
- בחירת feedthroughs ללא חשיבה על אינטגרציה
- אי הגדרת תהליך הרכבה והלחמה מראש
טעויות אלו מובילות לעיכובים, תכנון מחדש וכשלים בשטח.
❓ האם Feedthroughs הם חלק מהמארז או רק רכיבים?
Feedthroughs נתפסים לעיתים כרכיבים פשוטים – אך בפועל הם:
👉 ממשקים קריטיים בתוך מערכת המארז
יש לתכנן אותם ביחס ל:
- המבנה המכני
- אסטרטגיית האטימה
- תהליך ההרכבה
- הדרישות החשמליות
לכן תכנון feedthrough הוא משימה ברמת מערכת – לא בחירה קטלוגית בלבד.
❓ האם מארז הרמטי יכול להיכשל לאורך זמן?
כן – במיוחד אם לא תוכנן נכון.
מנגנוני כשל אפשריים:
- עייפות תרמית
- סדקים באטימה
- קורוזיה
- ציפוי או הלחמה לא תקינים
- מאמצים מכניים
עם זאת, כאשר התכנון מבוצע נכון – מארזים הרמטיים יכולים להחזיק עשרות שנים.
❓ מהו הלקח המרכזי למהנדסים?
👉 מארז מיקרו-אלקטרוני אינו פרט מכני – אלא החלטה קריטית לאמינות המערכת.
מערכות מוצלחות:
- מתייחסות ל-Packaging כבר בשלבי התכנון הראשונים
- בוחנות יחד חומרים, תהליכים וסביבה
- מתייחסות להרמטיות כתכונה מערכתית – לא כמאפיין של רכיב בודד
