KTP-10-L – המדריך ההנדסי המקיף
אם הגעתם לעמוד הזה, סביר להניח שאתם נמצאים באחת מהסיטואציות הבאות:
- קיבלתם שרטוט ישן שבו מופיע מספר הדגם KTP-10-L.
- אתם מנסים להבין כיצד פועל החיישן לפני שילובו במערכת חדשה.
- אתם מחפשים Datasheet או מידע טכני שלא קל למצוא.
- אתם בודקים האם ניתן להשתמש בחיישן בעל מאפיינים דומים במערכת קיימת.
אלו בדיוק השאלות שאנחנו פוגשים אצל מהנדסים ואנשי רכש כמעט בכל פעם שמדובר בחיישני Plunger לינאריים.
למרות ש-KTP-10-L הוא חיישן ותיק, הוא עדיין מופיע במערכות רבות בתחומי התעשייה, הביטחון, הציוד הרפואי, האוטומציה וציוד הבדיקה. הסיבה פשוטה – מדובר ברכיב אמין, פשוט ליישום ומבוסס על טכנולוגיה שהוכיחה את עצמה במשך עשרות שנים.
במקום לחזור על דף הנתונים של היצרן, מטרת המאמר היא להסביר כיצד החיישן באמת עובד, אילו פרמטרים חשובים למהנדס בעת תכנון מערכת, ומה יש לבדוק לפני שבוחנים חיישן בעל מאפיינים דומים.
בסיום המאמר תמצאו גם Application Note הנדסי, הכולל השוואה מפורטת בין KTP-10-L לבין חיישן נוסף בעל מאפיינים מכניים וחשמליים דומים, לצורך בחינת התאמה במערכות קיימות.
מהו KTP-10-L?
KTP-10-L הוא חיישן מיקום לינארי (Linear Position Sensor) המבוסס על טכנולוגיית פוטנציומטר לינארי (Linear Potentiometer).
תפקידו למדוד תנועה בקו ישר ולהמיר אותה לאות אנלוגי רציף, אשר ניתן לקריאה על ידי בקר, PLC, מערכת בקרה או כרטיס רכישת נתונים.
בניגוד לפוטנציומטר סיבובי, שבו ציר מסתובב משנה את ערך ההתנגדות, ב-KTP-10-L התנועה היא לינארית באמצעות Plunger קפיצי. כאשר ה-Plunger נדחף פנימה, מגע פנימי (Wiper) נע לאורך מסלול התנגדות מדויק, ובכך משנה את מתח היציאה באופן רציף ופרופורציונלי למיקום.
היתרון המרכזי של עקרון פעולה זה הוא הפשטות: אין צורך באלקטרוניקה מורכבת, אלגוריתמי חישוב או עיבוד אות מתקדם. החיישן מספק מידע ישיר על מיקום החלק הנע, ולכן הוא מתאים במיוחד ליישומים שבהם נדרש משוב מיקום אמין, רציף ובעלות נמוכה יחסית.
מדוע KTP-10-L עדיין נמצא בשימוש?
זו אחת השאלות הנפוצות ביותר.
כיום קיימות טכנולוגיות חדשות יותר למדידת מיקום, כמו חיישני Hall Effect, חיישנים אינדוקטיביים, LVDT וחיישנים אופטיים. למרות זאת, KTP-10-L עדיין מופיע במערכות רבות, ולעיתים אף במוצרים חדשים.
הסיבה לכך היא שביישומים רבים אין צורך בטכנולוגיה מורכבת יותר.
כאשר נדרש למדוד מהלך קצר בדיוק סביר, בסביבה תעשייתית ובעלות נמוכה, פוטנציומטר לינארי עדיין מהווה פתרון מצוין.
בנוסף, קיימות ברחבי העולם אלפי מערכות שתוכננו סביב חיישנים מסוג זה. שינוי הטכנולוגיה אינו מסתכם בהחלפת רכיב בלבד – לעיתים הוא מחייב שינוי במכניקה, באלקטרוניקה ואף בתוכנה.
לכן, במקרים רבים הבחירה היא להמשיך להשתמש באותה משפחת חיישנים, או לבחון חיישן אחר בעל מאפיינים מכניים וחשמליים דומים.
כיצד פועל KTP-10-L?
למרות שמדובר ברכיב פשוט יחסית, חשוב להבין את עקרון הפעולה שלו לפני שמשלבים אותו במערכת.
בתוך גוף החיישן נמצאים ארבעה רכיבים עיקריים:
- מסלול התנגדות לינארי
- מגע נע (Wiper)
- Plunger קפיצי
- קפיץ החזרה
כאשר ה-Plunger נדחף פנימה, המגע נע לאורך מסלול ההתנגדות.
כתוצאה מכך משתנה ההתנגדות בין המסופים, ובהתאם גם מתח היציאה.
בפועל, המערכת קוראת את מתח היציאה וממירה אותו למיקום לינארי.
זהו אחד הפתרונות הפשוטים והאמינים ביותר למדידת תנועה קצרה, ולכן הוא נמצא בשימוש כבר שנים רבות במערכות תעשייתיות.

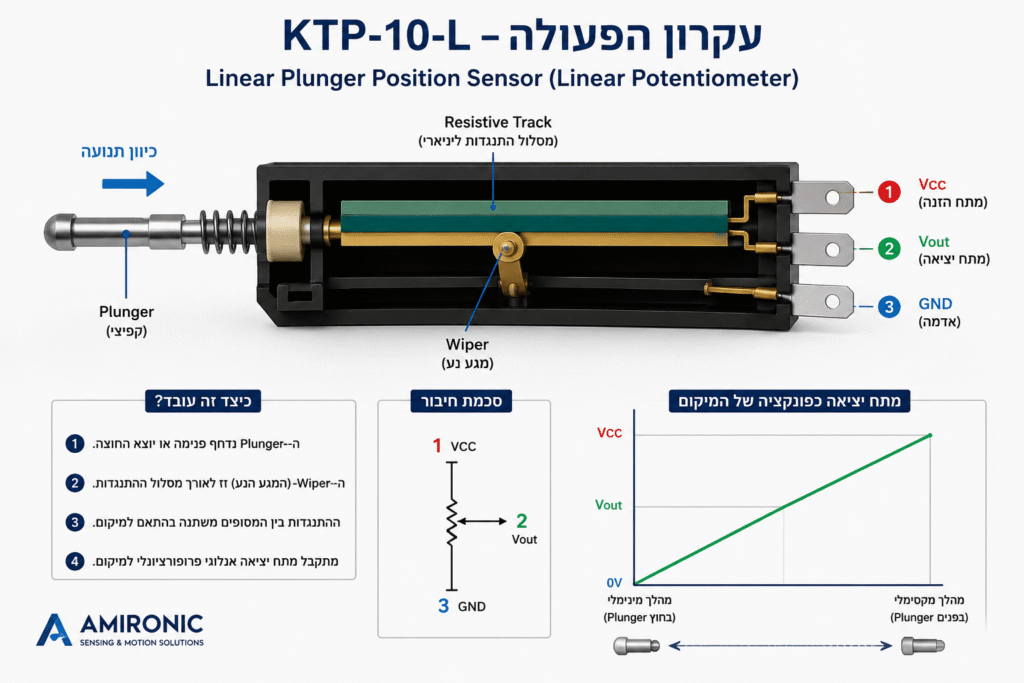

כיצד נראה עקרון הפעולה?
KTP-10-L הוא חיישן מיקום לינארי (Linear Plunger Position Sensor) המבוסס על טכנולוגיית פוטנציומטר לינארי. תנועת ה-Plunger גורמת ל-Wiper לנוע לאורך מסלול ההתנגדות, וכך מתקבל מתח יציאה אנלוגי הפרופורציונלי למיקום. עקרון פעולה פשוט ואמין זה הוא הסיבה לשימוש הנרחב בחיישן במערכות תעשייתיות, רפואיות וביטחוניות.
המאפיינים ההנדסיים החשובים של KTP-10-L
כאשר בוחנים חיישן מיקום לינארי, חשוב להבין שלא כל הפרמטרים משפיעים באותה מידה על התאמתו ליישום.
לעיתים קרובות מהנדסים מתמקדים בערך ההתנגדות בלבד, אך בפועל קיימים מספר פרמטרים נוספים שעשויים להיות קריטיים לא פחות.
הטבלה הבאה מרכזת את המאפיינים ההנדסיים האופייניים של KTP-10-L.
| פרמטר | ערך אופייני | משמעות הנדסית |
|---|---|---|
| טכנולוגיה | Linear Potentiometer | מדידת מיקום באמצעות מגע נע על מסלול התנגדות |
| מהלך חשמלי | 25.4 mm | תחום המדידה האפקטיבי של החיישן |
| מהלך מכני | 26.9 mm | התנועה המקסימלית שה-Plunger מסוגל לבצע |
| התנגדות | 3.4 kΩ | משפיעה על התאמת החיישן למעגל החשמלי |
| לינאריות | ±2% | קובעת את דיוק הקשר בין המיקום למתח היציאה |
| הספק | 0.5 W | מגבלת ההספק של מסלול ההתנגדות |
| טמפרטורת עבודה | -40°C עד +135°C | התאמה לעבודה בסביבות קשות |
| אורך חיים | עד מיליון מחזורים | אינדיקציה לעמידות החיישן לאורך זמן |
הערה: הנתונים עשויים להשתנות בהתאם לגרסת המוצר וליצרן. בעת תכנון מערכת חדשה מומלץ תמיד להסתמך על מפרט היצרן העדכני.
מה המשמעות של כל אחד מהפרמטרים?
מהלך חשמלי (Electrical Stroke)
המהלך החשמלי הוא התחום שבו מתקבל אות אנלוגי תקין ורציף.
כל עוד ה-Plunger נמצא בתחום זה, מתח היציאה משתנה באופן פרופורציונלי למיקום.
אם היישום דורש מדידה של מהלך ארוך יותר, יש לבחור חיישן בעל מהלך חשמלי מתאים.
מהלך מכני (Mechanical Stroke)
המהלך המכני מתאר את התנועה המקסימלית שה-Plunger מסוגל לבצע מבחינה מכנית.
הוא בדרך כלל מעט גדול יותר מהמהלך החשמלי.
הפרש זה נועד להגן על החיישן מפני עומסי קצה ולמנוע פגיעה במסלול ההתנגדות כאשר מגיעים לסוף המהלך.
התנגדות (Resistance)
ערך ההתנגדות של KTP-10-L הוא כ-3.4kΩ.
חשוב להבין שערך זה אינו מעיד על דיוק החיישן, אלא בעיקר על התאמתו למעגל החשמלי שאליו הוא מחובר.
במערכות מסוימות ניתן להשתמש גם בערכי התנגדות אחרים, כל עוד מעגל הקריאה תוכנן בהתאם.
לינאריות (Linearity)
הלינאריות מבטאת עד כמה מתח היציאה מייצג באופן מדויק את מיקום ה-Plunger.
ככל שערך הלינאריות טוב יותר, כך ניתן לקבל מדידה מדויקת יותר לאורך כל תחום התנועה.
ביישומי דיוק, לפרמטר זה יש חשיבות רבה.
טווח הטמפרטורות
בסביבות תעשייתיות וביטחוניות החיישן עלול להיות חשוף לטמפרטורות קיצוניות.
לכן חשוב לוודא שטווח הטמפרטורות של החיישן מתאים ליישום המתוכנן.
במקרים רבים זהו פרמטר חשוב לא פחות מההתנגדות או מהמהלך.
אורך החיים
כיוון שמדובר בפוטנציומטר לינארי בעל מגע מכני, אורך החיים נמדד במספר מחזורי העבודה.
ביישומים שבהם החיישן מבצע מספר רב של תנועות ביום, מומלץ לבדוק את נתון זה כבר בשלבי התכנון.
טעות נפוצה: לא כל חיישן בעל התנגדות של 3.4kΩ הוא KTP-10-L
אחת הטעויות הנפוצות ביותר היא להניח ששני חיישנים בעלי התנגדות זהה יהיו גם תחליפים זה לזה.
בפועל, ייתכנו הבדלים משמעותיים בפרמטרים כגון:
- אורך ה-Plunger
- הכוח הדרוש להפעלתו
- המהלך המכני
- המהלך החשמלי
- מידות גוף החיישן
- שיטת ההתקנה
- הלינאריות
- אורך החיים
- עמידות בתנאי סביבה
לכן, בעת בחינת חיישן בעל מאפיינים דומים, אין להסתמך על ערך ההתנגדות בלבד. יש לבצע השוואה מלאה של כלל הפרמטרים ההנדסיים ולוודא שהרכיב מתאים לדרישות המערכת.
למה KTP-10-L עדיין נמצא בשימוש גם בעידן של חיישנים ללא מגע?
בשנים האחרונות שוק חיישני המיקום התפתח משמעותית. כיום ניתן למצוא חיישני Hall Effect, חיישנים אינדוקטיביים, LVDT, חיישנים מגנטוסטריקטיביים וחיישנים אופטיים, המציעים יתרונות כמו מדידה ללא מגע, אורך חיים ארוך במיוחד ודיוק גבוה.
למרות זאת, KTP-10-L עדיין נמצא בשימוש במגוון רחב של מערכות, ולעיתים אף נבחר עבור פרויקטים חדשים.
הסיבה לכך פשוטה – בחירת חיישן אינה מתבססת רק על הטכנולוגיה החדשה ביותר, אלא על התאמתה לדרישות היישום.
ביישומים רבים אין צורך בדיוק של מיקרונים או במערכת אלקטרונית מורכבת. כאשר נדרש למדוד מהלך קצר, לקבל אות אנלוגי רציף ולשמור על עלות מערכת נמוכה, פוטנציומטר לינארי עדיין מהווה פתרון יעיל ואמין.
בנוסף, קיימות ברחבי העולם מערכות רבות שתוכננו סביב חיישנים מסוג זה. מעבר לטכנולוגיה אחרת עלול לדרוש שינוי מכני, תכנון אלקטרוני חדש, התאמות תוכנה ולעיתים אף תהליך הסמכה מחדש. לכן, במקרים רבים הפתרון המתאים ביותר הוא להמשיך להשתמש באותה טכנולוגיה, או לבחון חיישן בעל מאפיינים דומים לאחר בדיקה הנדסית מתאימה.
KTP-10-L לעומת טכנולוגיות אחרות
לכל טכנולוגיית מדידת מיקום יש יתרונות וחסרונות. הבחירה הנכונה תלויה בדרישות היישום, בסביבת העבודה ובאילוצי התכנון.
| טכנולוגיה | יתרונות | מגבלות |
|---|---|---|
| Linear Potentiometer (KTP-10-L) | פשוט, אות אנלוגי רציף, עלות נמוכה, התקנה קלה | קיים מגע מכני ולכן יש שחיקה לאורך זמן |
| Hall Effect | ללא מגע, אורך חיים ארוך | דורש מגנט ולעיתים אלקטרוניקה נוספת |
| LVDT | דיוק גבוה מאוד, ללא מגע | עלות גבוהה יחסית ואלקטרוניקה מורכבת |
| Optical Sensor | דיוק גבוה | רגיש ללכלוך ולאבק ביישומים מסוימים |
| Magnetostrictive | דיוק ויציבות גבוהים | מיועד בדרך כלל למהלכים ארוכים ועלות גבוהה יותר |
אין טכנולוגיה שהיא "הטובה ביותר" לכל יישום. הבחירה הנכונה היא זו שמספקת את הביצועים הנדרשים, תוך עמידה בדרישות המכניות, החשמליות והכלכליות של הפרויקט.
טעויות נפוצות בבחירת חיישן חלופי
כאשר חיישן מסוים אינו זמין או כאשר רוצים לבחון חלופה, קל להתמקד בפרמטר אחד בלבד – בדרך כלל מספר הדגם או ערך ההתנגדות. בפועל, זו אחת הטעויות הנפוצות ביותר.
להלן מספר נקודות שכדאי לבדוק לפני כל החלפה:
1. אל תסתמכו רק על ערך ההתנגדות
שני חיישנים יכולים להיות בעלי התנגדות של 3.4kΩ, אך להיות שונים לחלוטין מבחינת המידות, המהלך, הלינאריות או כוח הקפיץ.
2. בדקו את המהלך החשמלי ולא רק את המהלך המכני
לעיתים שני חיישנים נראים זהים מבחוץ, אך תחום המדידה האפקטיבי שלהם שונה. הבדל כזה עלול לגרום לשגיאות במדידה או לאובדן תחום עבודה.
3. ודאו התאמה מכנית מלאה
גם סטייה של מילימטרים בודדים באורך הגוף, במיקום החורים או באורך ה-Plunger עלולה לחייב שינוי במערכת המכנית.
4. אל תשכחו את תנאי הסביבה
טמפרטורת עבודה, רטט, הלם, לחות ואבק עשויים להיות גורמים חשובים לא פחות מהפרמטרים החשמליים.
5. בחנו את המערכת כולה
לעיתים החיישן עצמו מתאים, אך המעגל האלקטרוני, ספק הכוח או תוכנת הבקרה נבנו סביב מאפיינים מסוימים. לכן מומלץ לבחון את התאמת החיישן כחלק ממכלול המערכת ולא כרכיב בודד.
כיצד מבצעים השוואה הנדסית נכונה?
כאשר עולה הצורך לבחון חיישן בעל מאפיינים דומים, מקובל בתעשייה לבצע השוואה לפי עקרונות Function–Fit–Form.
גישה זו מאפשרת לבחון האם הרכיב החדש מסוגל להשתלב במערכת הקיימת ללא שינוי מהותי.
Function – פונקציונליות
האם החיישן מבצע את אותה פעולה ומספק את אותו סוג של אות יציאה?
Fit – התאמה מכנית
האם המידות, החיבורים, נקודות ההתקנה ומהלך ה-Plunger מתאימים למערכת הקיימת?
Form – מבנה ומאפיינים כלליים
האם סוג החיישן, טכנולוגיית המדידה ותנאי הסביבה תואמים לדרישות היישום?
ביצוע השוואה שיטתית לפי שלושת הקריטריונים הללו מסייע לצמצם סיכונים ולהבטיח שהמערכת תמשיך לפעול באופן תקין גם לאחר החלפת רכיב.
השוואה הנדסית – כיצד בוחנים התאמה של חיישן חלופי?
במערכות קיימות, ובמיוחד בציוד שתוכנן לפני שנים רבות, לא תמיד ניתן להשיג את אותו מספר דגם בדיוק. במקרים אחרים, שיקולים כמו זמינות, זמני אספקה או דרישות הפרויקט מובילים לבחינת חיישן בעל מאפיינים דומים.
עם זאת, החלפת חיישן אינה צריכה להתבסס רק על מספר הדגם או על ערך ההתנגדות.
בפרויקטים הנדסיים מקובל לבצע תהליך מסודר של השוואת רכיבים, שמטרתו לוודא כי החיישן החדש יפעל באופן תקין בתוך המערכת הקיימת.
גישה זו מוכרת בשם Function–Fit–Form (FFF), והיא משמשת בתעשיות הביטחוניות, הרפואיות, התעופתיות והתעשייתיות במשך שנים רבות.
Function – האם החיישן מבצע את אותה פונקציה?
השלב הראשון הוא לבדוק שהחיישן החדש מספק את אותה פונקציונליות בסיסית.
במקרה של KTP-10-L יש לוודא בין היתר:
- מדידת מיקום לינארית.
- יציאה אנלוגית רציפה.
- תחום מדידה מתאים.
- תגובת מערכת דומה.
אם החיישן החדש מבוסס על טכנולוגיה שונה לחלוטין, ייתכן שהמערכת תידרש לשינויים באלקטרוניקה או בתוכנה.
Fit – האם הוא באמת מתאים מבחינה מכנית?
בפועל, זהו הסעיף שבו מתגלות רוב הבעיות.
יש לבדוק:
- אורך גוף החיישן.
- קוטר הגוף.
- אורך ה-Plunger.
- מהלך מכני.
- מיקום נקודות ההתקנה.
- סוג החיבורים.
- כיוון היציאה.
לעיתים סטייה של מילימטר אחד בלבד מחייבת שינוי בכל המכלול המכני.
Form – האם המאפיינים הכלליים נשמרים?
גם אם החיישן מתאים מבחינה מכנית וחשמלית, חשוב לבדוק שהוא מיועד לאותה סביבת עבודה.
לדוגמה:
- טווח טמפרטורות.
- עמידות ברטט.
- עמידות בהלם.
- דרגת אטימות.
- אורך חיים.
- הספק.
רק לאחר שכל שלושת התחומים נבדקו ניתן להתחיל לבחון את התאמת החיישן למערכת.
Application Note – דוגמה לתהליך השוואה הנדסי
במהלך השנים קיבלנו באמירוניק מספר פניות ממהנדסים שביקשו לבדוק האם ניתן להשתמש בחיישן בעל מאפיינים דומים ל-KTP-10-L במערכות קיימות.
במקום לבצע את אותה בדיקה מחדש עבור כל פרויקט, הכנו Application Note הנדסי המרכז את הפרמטרים העיקריים המשמשים לבחינת התאמה.
במסמך בוצעה השוואה בין KTP-10-L לבין 9610R3.4KL2.0, תוך התייחסות לפרמטרים כגון:
- מהלך חשמלי.
- מהלך מכני.
- התנגדות נומינלית.
- לינאריות.
- הספק.
- אורך חיים.
- טווח טמפרטורות.
- עמידות ברטט ובהלם.
- מידות כלליות.
- סוג החיבורים.
חשוב להדגיש כי מטרת המסמך אינה לקבוע שכל חיישן אחד מהווה תחליף אוטומטי לאחר. מטרתו היא להציג את שיטת ההשוואה ההנדסית ולאפשר למהנדסים לבצע הערכת התאמה מושכלת בהתאם לדרישות המערכת שלהם.
📄 להורדת ה-Application Note:
9610R3.4KL2.0 vs KTP-10-L – Engineering Comparison━━━━━━━━━━━━━━━━━━━━━━
📄 Engineering Resource
Application Note
9610R3.4KL2.0 vs KTP-10-L
✔ Function-Fit-Form
✔ Mechanical Comparison
✔ Electrical Comparison
━━━━━━━━━━━━━━━━━━━━━━
מתי כדאי לשקול בחינת חיישן בעל מאפיינים דומים?
ישנם מספר מצבים שבהם מהנדסים בוחנים חלופות:
- רכיב שאינו זמין במלאי.
- זמני אספקה ארוכים.
- מערכת ותיקה שעוברת שדרוג.
- תכנון מערכת חדשה המבוססת על שרטוטים ישנים.
- צורך באיחוד רכיבים בין מספר מוצרים.
בכל אחד מהמקרים הללו, ההחלטה אינה צריכה להתבסס על מספר הדגם בלבד, אלא על התאמה הנדסית מלאה.
סיכום ביניים
חיישני Plunger לינאריים כמו KTP-10-L ממשיכים להיות רכיבים חשובים במערכות רבות, גם בעידן של טכנולוגיות מדידה מתקדמות יותר.
כאשר עולה הצורך להחליף חיישן או לבחון חלופה, מומלץ לבצע תהליך מסודר של השוואת הפרמטרים ההנדסיים, תוך התייחסות להיבטים המכניים, החשמליים והסביבתיים של היישום.
גישה זו מסייעת לצמצם סיכונים, לקצר תהליכי אינטגרציה ולהבטיח שהמערכת תמשיך לפעול בהתאם לדרישות התכנון.
Checklist למהנדס – לפני שבוחרים חיישן מיקום לינארי
לפני שמחליטים להשתמש בחיישן קיים או לבחון חיישן בעל מאפיינים דומים, מומלץ לעבור על רשימת הבדיקות הבאה.
☐ האם המהלך החשמלי מתאים לטווח המדידה הנדרש?
☐ האם המהלך המכני מספק מרווח בטיחות מספק?
☐ האם ערך ההתנגדות מתאים למעגל האלקטרוני?
☐ האם הלינאריות עומדת בדרישות הדיוק של המערכת?
☐ האם טווח הטמפרטורות מתאים לסביבת העבודה?
☐ האם החיישן מיועד לעמוד ברמות הרטט וההלם הצפויות?
☐ האם גוף החיישן מתאים למיקום ההתקנה הקיים?
☐ האם אורך וצורת ה-Plunger תואמים למנגנון המכני?
☐ האם סוג החיבורים מתאים לרתמת החיווט?
☐ האם אורך החיים מתאים לכמות מחזורי העבודה הצפויה?
☐ האם נבדקה התאמה לפי עקרונות Function–Fit–Form?
מעבר על רשימה זו כבר בשלבי התכנון עשוי לחסוך זמן, למנוע שינויים יקרים ולצמצם סיכונים במהלך האינטגרציה.
שאלות נפוצות (FAQ)
מהו KTP-10-L?
KTP-10-L הוא חיישן מיקום לינארי (Linear Position Sensor) המבוסס על פוטנציומטר לינארי עם Plunger קפיצי. החיישן מספק אות אנלוגי רציף המשתנה בהתאם למיקום ה-Plunger.
כיצד פועל KTP-10-L?
כאשר ה-Plunger נע, מגע פנימי (Wiper) מחליק לאורך מסלול התנגדות. שינוי ההתנגדות יוצר מתח יציאה אנלוגי הפרופורציונלי למיקום.
האם KTP-10-L הוא חיישן דיגיטלי?
לא. מדובר בחיישן אנלוגי, ולכן נדרש מעגל קריאה או ממיר A/D לקבלת מידע דיגיטלי.
מהו מהלך העבודה של KTP-10-L?
המהלך החשמלי האופייני הוא כ־25.4 מ"מ, בעוד שהמהלך המכני הוא כ־26.9 מ"מ. הערכים המדויקים עשויים להשתנות בהתאם לגרסת המוצר.
באילו יישומים משתמשים ב-KTP-10-L?
החיישן משמש במערכות אוטומציה, ציוד תעשייתי, ציוד רפואי, מערכות ביטחוניות, מתקני בדיקה (ATE), רובוטיקה ומערכות מדידה.
מה ההבדל בין KTP-10-L לבין פוטנציומטר סיבובי?
בפוטנציומטר סיבובי התנועה היא זוויתית, בעוד שב-KTP-10-L התנועה היא לינארית באמצעות Plunger.
האם KTP-10-L הוא חיישן Absolute?
כן. מיקום ה-Plunger נקבע ישירות לפי מיקומו הפיזי, ולכן אין צורך בתהליך איפוס או ייחוס לאחר הפעלת המערכת.
האם ניתן להשתמש בחיישן חלופי?
במקרים רבים קיימים חיישנים בעלי מאפיינים דומים, אך לפני כל החלפה יש לבצע השוואה מלאה של הפרמטרים המכניים, החשמליים והסביבתיים ולוודא התאמה ליישום.
מהי בדיקת Function–Fit–Form?
זוהי שיטת השוואה הנדסית מקובלת, הבוחנת האם רכיב חלופי מספק את אותה פונקציונליות (Function), מתאים מבחינה מכנית (Fit) ושומר על המבנה והמאפיינים הכלליים של הרכיב המקורי (Form).
היכן ניתן למצוא מידע נוסף?
אם אתם בוחנים התאמה של חיישן בעל מאפיינים דומים, מומלץ לעיין גם ב-Application Note המציג דוגמה להשוואה הנדסית בין KTP-10-L לבין חיישן נוסף בעל מאפיינים דומים, בהתאם לעקרונות Function–Fit–Form.
סיכום
KTP-10-L הוא הרבה יותר ממספר דגם המופיע בשרטוט ישן. מדובר בחיישן מיקום לינארי המבוסס על טכנולוגיה פשוטה, אמינה ומוכחת, אשר ממשיכה לשרת מערכות תעשייתיות, רפואיות וביטחוניות גם כיום.
למרות הופעתן של טכנולוגיות חדשות, פוטנציומטרים לינאריים מסוג Plunger עדיין מציעים שילוב מצוין של פשטות, אמינות ועלות, ולכן הם ממשיכים להיות בחירה מתאימה במגוון רחב של יישומים.
כאשר עולה הצורך להחליף חיישן או לבחון חלופה, מומלץ שלא להסתמך על מספר הדגם בלבד. בחינה מסודרת של הפרמטרים החשמליים, המכניים והסביבתיים, יחד עם השוואה לפי עקרונות Function–Fit–Form, תסייע לקבל החלטה הנדסית מושכלת ולצמצם סיכונים במהלך האינטגרציה.
