האנטנה לא זזה – אז למה איבדנו את הקשר? תפקיד ה-IMU במערכות Antenna Positioning

במערכות תקשורת המבוססות על אנטנות כיווניות, דיוק הכיוון של האנטנה הוא חלק קריטי מאיכות הקישור.

כאשר האנטנה מכוונת אל Satellite, UAV, Ground Station או פלטפורמה מרוחקת אחרת, גם שינוי קטן בזווית עלול לגרום לירידה בעוצמת האות, לפגיעה בקצב העברת הנתונים ובמקרים מסוימים אף לאובדן הקשר.

אבל כאן מופיעה בעיה מעניינת:

מה קורה כאשר מנגנון ה-Antenna Positioning מדווח שהאנטנה נמצאת בדיוק בזווית הנכונה – ובכל זאת הקישור נחלש או נעלם?

התשובה יכולה להיות פשוטה:

האנטנה אמנם לא זזה ביחס לבסיס שלה – אבל הבסיס עצמו זז.

Position Sensor יודע איפה האנטנה נמצאת – לא בהכרח לאן היא מצביעה

במערכת Antenna Positioning טיפוסית קיימים מנגנוני Azimuth ו-Elevation המאפשרים לכוון את האנטנה לזווית הרצויה.

כדי לדעת מהו המיקום בפועל של כל ציר, ניתן להשתמש ב-Encoder, Resolver, Hall Effect Sensor או טכנולוגיית Position Feedback אחרת.

לדוגמה, הבקר יכול לקבל פקודה:

Azimuth = 70°

Elevation = 25°

ולאחר מכן לקבל מהחיישנים אישור שהצירים אכן הגיעו לזוויות האלה.

אם מדובר במערכת שמותקנת על בסיס קבוע שאינו זז, המידע הזה עשוי להספיק לצורך שמירת הכיוון.

אבל התמונה משתנה לחלוטין כאשר האנטנה מותקנת על פלטפורמה ניידת.

לדוגמה:

• רכב שנוסע בשטח
• כלי שיט שמתגלגל בגלים
• פלטפורמה אווירית שמשנה Pitch, Roll או Yaw
• מערכת ניידת שמסתובבת או משנה את כיוון ההתקנה שלה

במצבים כאלה, Position Sensor עדיין יכול לדווח שהאנטנה נמצאת בדיוק בזווית שנדרשה ממנה ביחס לבסיס.

אבל מבחינת מערכת הקואורדינטות החיצונית, קו הראייה כבר השתנה.

דוגמה פשוטה

נניח שאנטנה מותקנת על רכב ומכוונת בדיוק אל תחנת תקשורת מרוחקת.

מנגנון ה-Azimuth נמצא בזווית הנכונה, וה-Encoder מדווח שאין שום שגיאת מיקום.

כעת הרכב מסתובב מספר מעלות ימינה.

מבחינת ה-Encoder:

שום דבר לא השתנה.

האנטנה עדיין נמצאת בדיוק באותה זווית ביחס לרכב.

אבל מבחינת תחנת התקשורת:

האנטנה כבר אינה מצביעה לאותו מקום.

זו בדיוק הסיבה לכך שבמערכות Antenna Positioning דינמיות, Position Feedback לבדו אינו תמיד מספיק.

המערכת צריכה לדעת לא רק:

Where is the antenna?

אלא גם:

How is the platform moving?

וכאן נכנס לתמונה ה-IMU.

איור 1: אנטנה יכולה להישאר באותה זווית ביחס לפלטפורמה, אך לאבד את קו הראייה כאשר הפלטפורמה עצמה משנה כיוון. שילוב בין Position Feedback לבין IMU מאפשר למערכת לדעת הן את מיקום האנטנה והן את תנועת הפלטפורמה, ולשמור על כיוון מדויק אל המטרה.

כאן נכנס ה-IMU לתמונה

IMU – Inertial Measurement Unit – מודד את התנועה של הפלטפורמה באמצעות ג'ירוסקופים ומדי תאוצה במספר צירים.

במערכת Antenna Positioning, המידע הזה מאפשר לבקר להבין שהשינוי בכיוון האנטנה ביחס לעולם לא נגרם בהכרח מתנועה של מנגנון האנטנה עצמו, אלא מתנועה של הפלטפורמה שעליה הוא מותקן.

לדוגמה, אם כלי שיט מתגלגל ב-2° בגלל גל, מערכת ה-Position Feedback יכולה להמשיך לדווח שהאנטנה נמצאת בדיוק ב-Elevation שנדרש ממנה.

ה-IMU, לעומת זאת, מזהה את השינוי ב-Roll של הפלטפורמה.

מערכת הבקרה יכולה להשתמש במידע הזה כדי להפעיל את מנגנון ה-Antenna Positioning בכיוון ההפוך ולפצות על התנועה.

המטרה היא פשוטה:

Platform moves → IMU detects motion → Controller calculates correction → Antenna compensates

כך ניתן לשמור על Line of Sight יציב גם כאשר הבסיס שעליו מותקנת האנטנה אינו יציב.

למה מהירות התגובה חשובה לא פחות מהדיוק?

במערכת סטטית אפשר להתמקד בעיקר בשאלה עד כמה מדויקת מדידת הזווית.

במערכת ניידת נכנס למשוואה פרמטר נוסף: זמן.

נניח שהפלטפורמה מסתובבת בקצב של 30° לשנייה.

אם כל שרשרת המדידה והבקרה מגיבה באיחור של 10 מילישניות, במהלך אותו זמן הפלטפורמה כבר הספיקה לנוע:

30°/s × 0.010s = 0.3°

כלומר, גם אם החיישנים עצמם מדויקים מאוד, Latency במערכת עלול ליצור Pointing Error משמעותי.

וככל שהאנטנה בעלת Beamwidth צר יותר, אותה שגיאה זוויתית הופכת משמעותית יותר.

לכן, כאשר בוחנים IMU עבור מערכת Antenna Positioning, לא מספיק להסתכל רק על נתון כמו Gyro Bias.

צריך לבחון את המערכת הדינמית כולה, ובין היתר:

• Data Rate
• Bandwidth
• Latency
• Angular Rate Range
• Noise
• Bias Stability
• Alignment Accuracy
• ביצועים לאורך טווח הטמפרטורה

Beamwidth צר הופך שגיאה קטנה לבעיה גדולה

אנטנה כיוונית מרכזת את האנרגיה לתוך אלומה מוגדרת.

ככל שהאלומה צרה יותר, ניתן להשיג Gain גבוה יותר וליצור קישור ממוקד יותר, אבל במקביל עולה הרגישות ל-Pointing Error.

ניקח דוגמה פשוטה.

אם לאנטנה מסוימת Beamwidth של 10°, שגיאת Pointing של 0.2° עשויה להיות קטנה יחסית לרוחב האלומה.

אבל אם מדובר באנטנה בעלת Beamwidth של 1°, אותה שגיאה של 0.2° כבר מייצגת חלק משמעותי מרוחב האלומה.

לכן אין מספר אחד של "IMU Accuracy" שמתאים לכל מערכת Antenna Positioning.

הדרישה מה-IMU צריכה להיגזר גם מהאנטנה, מה-Beamwidth, מהדינמיקה של הפלטפורמה ומהדיוק הכולל הנדרש מה-Control Loop.

במילים אחרות:

ככל שה-Beam צר יותר, כך איכות המידע האינרציאלי ומהירות התגובה של המערכת הופכות קריטיות יותר.

איור 2: ככל שה-Beamwidth של האנטנה צר יותר, כך המערכת רגישה יותר ל-Pointing Error. אותה שגיאה זוויתית של 0.2° עשויה להיות כמעט זניחה באלומה רחבה, אך משמעותית מאוד באנטנה בעלת אלומה צרה.

לא כל IMU מתאים ל-Antenna Positioning

ברגע שמבינים שה-IMU הוא חלק מלולאת הבקרה של האנטנה, מתברר שלא מספיק לבחור יחידה רק לפי נתון דיוק אחד.

מערכת Antenna Positioning היא מערכת דינמית. היא צריכה למדוד תנועה, להעביר את הנתונים לבקר, לחשב תיקון ולהניע את האנטנה – וכל זה מספיק מהר כדי שהתיקון יבוצע לפני שתנועת הפלטפורמה תהפוך ל-Pointing Error משמעותי.

לכן יש מספר פרמטרים שחשוב לבחון יחד.

Gyro Bias

Gyro Bias הוא השגיאה שהג'ירוסקופ עשוי להציג גם כאשר אין תנועה אמיתית.

במערכת שצריכה לשמור כיוון לאורך זמן, Bias עלול להצטבר ולגרום למערכת לחשוב שהפלטפורמה מסתובבת גם כאשר בפועל היא יציבה.

ככל שהדרישה ל-Pointing Accuracy גבוהה יותר, כך יציבות ה-Bias הופכת חשובה יותר.

Angular Random Walk – ARW

גם כאשר ה-Bias נמוך, המדידה אינה נקייה לחלוטין מרעש.

Angular Random Walk מתאר את אחד ממאפייני הרעש של הג'ירוסקופ לאורך זמן. במערכת Antenna Positioning, רעש במדידה עלול להיכנס ללולאת הבקרה ולגרום לתיקונים קטנים ומיותרים של מנגנון ההנעה.

לכן לא מספיק שהמערכת תהיה מדויקת – המדידה צריכה להיות גם יציבה ונקייה מספיק עבור אלגוריתם הבקרה.

Bandwidth ו-Data Rate

אלה שני פרמטרים שקל לבלבל ביניהם.

Data Rate מתאר באיזו תדירות ה-IMU יכול לספק נתונים חדשים למערכת.

Bandwidth מתאר באיזו מהירות החיישן מסוגל לעקוב בצורה שימושית אחר שינויים אמיתיים בתנועה.

IMU יכול לספק אלפי דגימות בשנייה, אבל אם רוחב הפס שלו נמוך מדי ביחס לדינמיקה של הפלטפורמה, קצב הדגימה הגבוה לבדו לא יפתור את הבעיה.

בפלטפורמות שבהן קיימות תנועות מהירות, רעידות או שינויי כיוון חדים, שני הנתונים חשובים.

Latency – הנתון שקל לפספס

Latency הוא הזמן שעובר מהרגע שבו התנועה התרחשה ועד שהמידע המתאר אותה זמין למערכת הבקרה.

במערכת סטטית, כמה מילישניות עשויות להיראות חסרות משמעות.

במערכת דינמית הן עלולות להפוך ישירות לשגיאת Pointing.

אם הפלטפורמה מסתובבת במהירות של 60° לשנייה והמידע מגיע באיחור של 5 ms:

60°/s × 0.005s = 0.3°

כלומר, עוד לפני שהתחשבנו ב-Encoder Accuracy, Backlash, שגיאות התקנה או זמן התגובה של המנוע, כבר נוצרה שגיאה פוטנציאלית של 0.3° כתוצאה מהשהיה בלבד.

עבור אנטנה בעלת Beamwidth רחב, ייתכן שהשפעתה תהיה מוגבלת.

עבור Narrow-Beam Antenna, זו כבר יכולה להיות שגיאה משמעותית.

ומה לגבי טמפרטורה?

מערכות Antenna Positioning רבות אינן עובדות בתנאי מעבדה.

הן יכולות להיות מותקנות על כלי שיט, כלי רכב, פלטפורמות אוויריות או מערכות חיצוניות שעוברות בין טמפרטורות שונות לאורך שעות הפעילות.

MEMS Gyroscopes ו-Accelerometers מושפעים מטמפרטורה.

לכן, כאשר בוחנים IMU ליישום כזה, חשוב לבדוק לא רק את הביצועים בטמפרטורת החדר אלא גם כיצד היחידה מכוילת ומתנהגת לאורך כל טווח הטמפרטורות הנדרש.

IMU ברמה גבוהה אינו רק אוסף של חיישני MEMS.

חלק משמעותי מהביצועים שלו מגיע מהכיול, פיצוי הטמפרטורה, עיבוד האות והיכולת לספק נתונים עקביים בתנאי סביבה משתנים.

ה-IMU הוא רק חלק מה-Pointing Error Budget

חשוב גם לא לייחס ל-IMU את כל האחריות לדיוק המערכת.

ה-Pointing Error הכולל יכול להיות מושפע ממספר מקורות:

IMU Error + Position Sensor Error + Mechanical Backlash + Alignment Error + Control Latency + Structural Flexibility

לדוגמה, אין הרבה ערך ב-IMU מדויק מאוד אם קיים Backlash משמעותי בתמסורת של מנגנון ה-Azimuth.

באותה מידה, Encoder מדויק במיוחד לא יפתור בעיה של Latency גבוה במערכת הבקרה.

לכן הדרך הנכונה לתכנן מערכת Antenna Positioning היא להגדיר קודם את ה-Pointing Accuracy הנדרש ברמת המערכת, ורק לאחר מכן לחלק את ה-Error Budget בין החיישנים, המכניקה, האלקטרוניקה ואלגוריתם הבקרה.

המטרה אינה לבחור את ה-IMU עם המספר המרשים ביותר בדף הנתונים.

המטרה היא לבחור IMU שמתאים לדינמיקה ול-Pointing Error Budget של המערכת כולה.

איור 3: שגיאת הכיוון הכוללת (Pointing Error) מושפעת משילוב של מספר גורמים, בהם דיוק ה-IMU, חיישן המיקום, חופש מכני (Backlash), שגיאות יישור (Alignment) וזמן השהיה (Latency). לכן יש לבחון את ה-Error Budget של המערכת כולה ולא רכיב בודד.

איך ה-IMU משתלב בלולאת הבקרה של האנטנה?

במערכת Antenna Positioning דינמית, ה-IMU אינו מחליף את ה-Encoder או את חיישן המיקום.

לכל אחד מהם תפקיד אחר.

חיישן המיקום מודד את הזווית בפועל של צירי ה-Azimuth וה-Elevation ביחס למנגנון האנטנה.

ה-IMU מודד את התנועה של הפלטפורמה שעליה המערכת מותקנת.

מערכת הבקרה משלבת את שני מקורות המידע כדי לחשב כיצד יש להזיז את האנטנה כדי לשמור על הכיוון הרצוי.

באופן מפושט, לולאת הבקרה יכולה להיראות כך:

IMU → Platform Motion

Position Sensor → Antenna Position

Controller → Pointing Correction

Motor / Actuator → Antenna Movement

והתהליך הזה חוזר על עצמו באופן רציף.

כאשר הפלטפורמה מתחילה להסתובב, ה-IMU מזהה את השינוי. הבקר מחשב את התיקון הנדרש ומפעיל את מנגנון האנטנה בכיוון המתאים.

המטרה היא שהתנועה של האנטנה תפצה על תנועת הפלטפורמה לפני שנוצרת סטייה משמעותית בקו הראייה.

Feedforward ו-Feedback – למה כדאי להשתמש בשניהם?

אפשר לחשוב על מערכת הייצוב כשילוב של שני סוגי מידע.

Position Feedback מאפשר לבקר לראות מה קרה בפועל: האם מנגנון האנטנה הגיע לזווית שאליה נשלח?

המידע מה-IMU יכול לאפשר תגובה מהירה לתנועת הפלטפורמה עוד לפני ששגיאת הכיוון הופכת לסטייה גדולה במיקום האנטנה.

לדוגמה, אם רכב מתחיל להסתובב שמאלה, אין צורך להמתין עד שהמערכת תזהה שהאנטנה כבר סטתה משמעותית מקו הראייה.

ה-IMU מזהה את קצב הסיבוב של הפלטפורמה, והבקר יכול להתחיל לפצות באמצעות מנגנון ה-Azimuth.

במקביל, ה-Position Sensor סוגר את הלולאה ומוודא שהמנגנון אכן ביצע את התנועה שנדרשה ממנו.

לכן שתי המדידות משלימות זו את זו:

IMU – What is the platform doing?

Position Feedback – What did the antenna actually do?

למה Tactical-Grade IMU יכול להיות רלוונטי?

לא כל מערכת Antenna Positioning דורשת Tactical-Grade IMU.

באנטנה עם Beamwidth רחב, על פלטפורמה שנעה באיטיות וביישום שבו הפרעה קצרה בקישור אינה קריטית, ייתכן שפתרון פשוט יותר יהיה מספיק.

הדרישה משתנה כאשר מדובר באנטנה כיוונית יותר, בפלטפורמה דינמית יותר או במערכת שבה נדרש לשמור על Line of Sight יציב גם בזמן תנועה, רעידות ושינויי טמפרטורה.

במקרים כאלה מתחילים לקבל חשיבות פרמטרים כמו:

• Gyro Bias Stability
• Angular Random Walk
• Low Noise
• High Bandwidth
• High Data Rate
• Low Latency
• Temperature Compensation
• Shock and Vibration Performance

וזו בדיוק הנקודה שבה ההבדל בין MEMS Sensor בסיסי לבין IMU שתוכנן ליישומים דינמיים ומדויקים מתחיל להיות משמעותי.

Gladiator Technologies במערכות Antenna Positioning

יחידות ה-MEMS IMU של Gladiator Technologies מיועדות ליישומים שבהם נדרשים מדידת תנועה מדויקת, קצב נתונים גבוה, Latency נמוך וביצועים יציבים בתנאי סביבה משתנים.

במערכת Antenna Positioning, ה-IMU יכול לספק לבקר את נתוני התנועה האינרציאליים הדרושים לצורך פיצוי על Roll, Pitch ו-Yaw של הפלטפורמה.

אבל חשוב להדגיש: בחירת הדגם המתאים אינה צריכה להתחיל בשאלה "מהו ה-IMU המדויק ביותר?"

היא צריכה להתחיל בדרישות המערכת:

מהו ה-Beamwidth של האנטנה?

מהו ה-Pointing Error המותר?

באיזו מהירות הפלטפורמה יכולה לנוע?

מהו ה-Bandwidth הנדרש מלולאת הבקרה?

מהו ה-Latency המרבי שניתן לקבל?

באילו תנאי טמפרטורה, רעידות והלם המערכת צריכה לעבוד?

רק לאחר שמגדירים את הדרישות האלה ניתן לבחור את רמת ה-IMU המתאימה ולבדוק כיצד הוא משתלב בתוך ה-Error Budget הכולל של מערכת ה-Antenna Positioning.

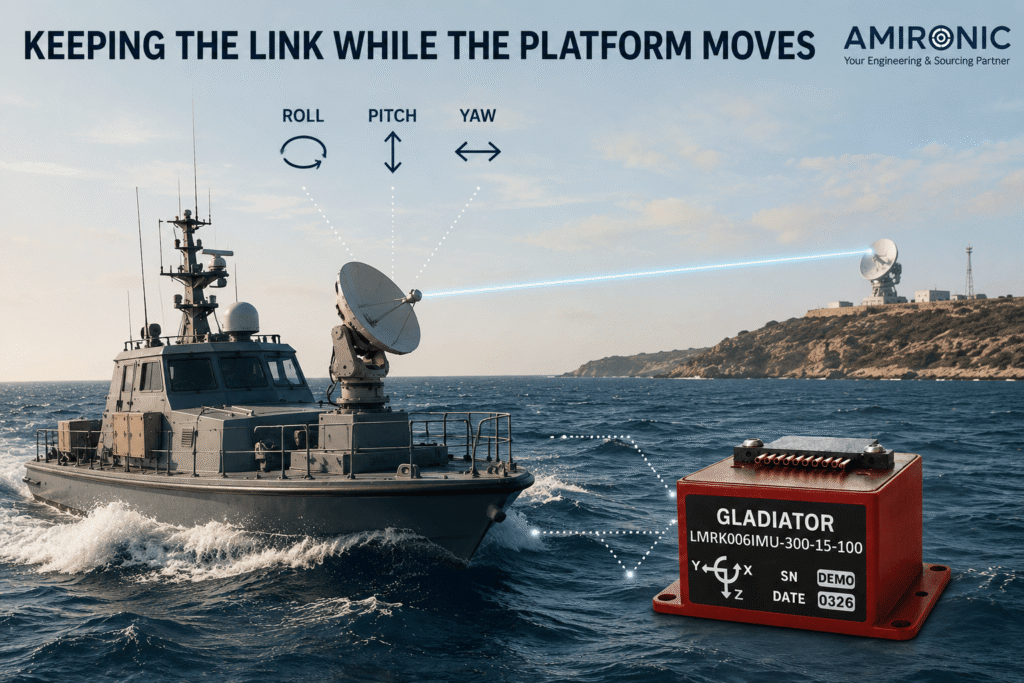

איור 4: ייצוב אנטנה על פלטפורמה ניידת – ה-IMU מודד בזמן אמת את תנועות ה-Roll, Pitch וה-Yaw של הפלטפורמה ומספק למערכת הבקרה את המידע הדרוש לפיצוי על התנועה ולשמירה על כיוון האנטנה וקו תקשורת יציב.

באילו מערכות Antenna Positioning השילוב הזה חשוב במיוחד?

הצורך בייצוב אינרציאלי אינו מוגבל לסוג אחד של אנטנה או לפלטפורמה מסוימת.

העיקרון דומה בכל מערכת שבה קיימת אנטנה כיוונית שצריכה לשמור על קו תקשורת בזמן שהבסיס שלה נמצא בתנועה.

SATCOM על פלטפורמות ניידות

במערכות Satellite Communication, האנטנה צריכה להמשיך להצביע לכיוון הלוויין גם כאשר הפלטפורמה משנה את האוריינטציה שלה.

על כלי שיט, לדוגמה, Roll ו-Pitch משתנים באופן רציף כתוצאה מתנועת הגלים. ברכב, שינויי שיפוע, פניות ותנודות של המרכב יכולים לשנות את כיוון האנטנה ביחס ללוויין.

כאן מערכת הייצוב נדרשת לבצע תיקונים רציפים כדי לשמור את הלוויין בתוך האלומה.

תקשורת בין פלטפורמות ניידות

האתגר הופך מורכב עוד יותר כאשר לא רק האנטנה זזה, אלא גם הצד השני של הקישור.

לדוגמה, בקישור תקשורת כיווני בין פלטפורמה קרקעית ל-UAV, מערכת ה-Antenna Positioning צריכה להתמודד בו-זמנית עם תנועת הפלטפורמה שעליה היא מותקנת ועם שינוי המיקום של הפלטפורמה המרוחקת.

במקרה כזה, המערכת אינה רק מייצבת אנטנה.

היא גם צריכה לעקוב אחר מטרה נעה ולשמור עליה בתוך ה-Beam.

מערכות ימיות

הסביבה הימית היא דוגמה טובה במיוחד לחשיבות של ייצוב.

גם כאשר כלי השיט נע לכיוון קבוע, האנטנה יכולה לחוות Roll, Pitch ו-Yaw כמעט ללא הפסקה.

אם מדובר באנטנה בעלת Beamwidth צר, אפילו תנועה קטנה של כלי השיט יכולה להפוך לשינוי משמעותי בכיוון האלומה.

לכן נדרשת מערכת בקרה שמסוגלת לזהות את התנועה במהירות ולפצות עליה באופן רציף.

Antenna Positioning בפלטפורמות אוויריות

בפלטפורמות אוויריות קיימים אתגרים נוספים: שינויי כיוון מהירים, רעידות, תאוצות וטווח רחב של תנאי טמפרטורה.

ביישומים כאלה, השאלה אינה רק מהו הדיוק הסטטי של ה-IMU, אלא כיצד הוא מתפקד בזמן תנועה ומהירה וכיצד הנתונים שלו משתלבים בתוך לולאת הבקרה.

האם תמיד צריך IMU ברמת Tactical Grade?

לא.

וזו נקודה חשובה בתכנון המערכת.

בחירה ב-IMU בעל ביצועים גבוהים בהרבה מהנדרש יכולה להגדיל עלות ומורכבות מבלי לשפר באופן משמעותי את ביצועי המערכת.

מצד שני, IMU שאינו עומד בדרישות הדינמיות של היישום עלול להפוך בעצמו לחלק משמעותי מה-Pointing Error Budget.

לכן הבחירה צריכה להתחיל בדרישות היישום.

אפשר לשאול:

• מהו ה-Beamwidth של האנטנה?
• מהו ה-Pointing Accuracy הנדרש?
• מהן מהירויות ה-Roll, Pitch ו-Yaw המרביות?
• אילו תדרי תנועה ורעידות צריך למדוד?
• מהו ה-Latency המרבי שמערכת הבקרה יכולה לסבול?
• כמה זמן נדרש לשמור על הכיוון?
• באיזה טווח טמפרטורות המערכת צריכה לפעול?

רק לאחר מכן נכון להגדיר את דרישות ה-Bias, ARW, Bandwidth, Data Rate ויתר הפרמטרים של ה-IMU.

דוגמה: אותה אנטנה, שתי פלטפורמות שונות

נניח שאותה אנטנה מותקנת בשני יישומים.

ביישום הראשון היא מותקנת על מערכת קרקעית כמעט סטטית, שמבצעת שינויי כיוון איטיים.

ביישום השני אותה אנטנה מותקנת על כלי שיט קטן שנע בים.

האנטנה לא השתנתה.

גם דרישת הקישור יכולה להיות זהה.

אבל הדרישה ממערכת הייצוב שונה לחלוטין.

במערכת הקרקעית, קצב השינויים נמוך יחסית ולכן ניתן לבצע את התיקון בקצב מתון יותר.

בכלי השיט, לעומת זאת, ה-IMU ומערכת הבקרה צריכים להתמודד עם תנועה רציפה במספר צירים.

זו הסיבה שבחירת IMU לפי המשפט:

"We need an accurate IMU"

אינה הגדרה הנדסית מספקת.

שאלה טובה יותר היא:

"What platform motion must the antenna compensate for, and how much pointing error can the link tolerate?"

התשובה לשאלה הזאת מתחילה להגדיר את ה-IMU שהמערכת באמת צריכה.

איור 5: בפלטפורמה ימית, תנועות Roll, Pitch ו-Yaw משנות באופן רציף את כיוון האנטנה ביחס ליעד. ה-IMU מודד את תנועת הפלטפורמה ומאפשר למערכת הבקרה לפצות עליה בזמן אמת ולשמור על קו תקשורת יציב.

Case Study: UAV אוטונומי השומר על קישור SATCOM בזמן תמרון

נניח UAV אוטונומי המצויד באנטנה כיוונית לצורך תקשורת עם לוויין. לאחר רכישת הלוויין (Satellite Acquisition), מערכת ה-Antenna Positioning צריכה לשמור את מרכז האלומה מכוון אליו גם בזמן שה-UAV מבצע תמרונים.

לצורך הדוגמה נניח:

• Beamwidth של האנטנה: 2°
• קצב Pitch במהלך תמרון: 60°/s
• Pointing Error רצוי: פחות מ-0.1°
• IMU: Gladiator Technologies LandMark 006 with VELOX Plus

ל-LandMark 006 מוגדרים, בין היתר, קצב יציאה של עד 10 kHz, רוחב פס של עד 600 Hz ו-Digital Message Delay של 20 µs בגרסת VELOX Plus. טווח הג'ירוסקופים הוא ±300°/s.

מה קורה בזמן תמרון?

נניח שה-UAV משנה Pitch בקצב של:

60°/s

במשך 100 ms בלבד הוא כבר משנה את הזווית שלו ב:

60 × 0.1 = 6°

זה פי שלושה מ-Beamwidth של 2° בדוגמה שלנו.

כלומר, ללא פיצוי, העובדה שהאנטנה עצמה לא שינתה את הזווית שלה ביחס לגוף ה-UAV אינה עוזרת. קו הראייה שלה ביחס ללוויין משתנה במהירות.

עכשיו נסתכל על Latency

ב-VELOX Plus, ה-Digital Message Delay המוצהר הוא 20 µs.

במהירות זוויתית של 60°/s, התנועה שמתרחשת במהלך 20 µs היא:

60°/s × 0.000020s = 0.0012°

כלומר, התרומה התאורטית של השהיית הודעת ה-IMU בלבד היא כ:

0.0012°

לעומת זאת, אם מערכת מדידה אחרת הייתה מוסיפה Latency של 5 ms:

60°/s × 0.005s = 0.3°

וב-10 ms:

60°/s × 0.010s = 0.6°

ביחס ל-Beamwidth של 2°, ההבדל כבר משמעותי מאוד.

חשוב: החישוב הזה מתייחס רק לתנועה המתרחשת בזמן ההשהיה. הוא אינו אומר שה-Pointing Accuracy הכולל של המערכת הוא 0.0012°. עדיין קיימים Latency של הבקר והמנוע, Encoder Error, Alignment Error, Backlash, Structural Flexibility ושגיאות נוספות.

ומה לגבי Alignment?

במפרט של LandMark 006 מופיע Gyro Alignment טיפוסי של 500 µrad.

500 µrad הם בקירוב:

0.0286°

אם דרישת המערכת שלנו היא Pointing Error כולל של פחות מ-0.1°, כבר ניתן לראות מדוע Alignment וכיול ההתקנה צריכים להיכנס ל-Error Budget ולא להישאר "פרט מכני" שמטפלים בו בסוף.

ומה קורה בתנאי טיסה אמיתיים?

UAV אינו פועל על שולחן מעבדה. הוא חשוף לרעידות, שינויי טמפרטורה ותאוצות.

ה-LandMark 006 מוגדר לעבודה ברעידות של 8 gRMS בין 50 Hz ל-2 kHz, Shock תפעולי של 1000g, וטווח טמפרטורה מכויל של -50°C עד +85°C.

בנוסף, היחידה קטנה וקלה יחסית: כ-17 גרם ובמידות של כ-25.4 × 25.4 × 15.8 מ"מ, נתונים שיכולים להיות משמעותיים במיוחד בפלטפורמות אוויריות שבהן SWaP – Size, Weight and Power – הוא חלק מדרישות המערכת.

המסקנה ההנדסית

במערכת כזאת, הבעיה אינה רק "למצוא את הלוויין".

האתגר הוא להמשיך להצביע אליו כאשר ה-UAV עצמו משנה את האוריינטציה שלו.

וככל שה-Beamwidth צר יותר והפלטפורמה דינמית יותר, פרמטרים כמו Latency, Bandwidth, Alignment, Noise ו-Bias Stability הופכים לחלק ישיר מהיכולת לשמור על הקישור.

לכן הבחירה ב-IMU עבור Antenna Positioning צריכה להתחיל מהדינמיקה של הפלטפורמה ומה-Pointing Error Budget של המערכת, ולא רק מנתון דיוק יחיד בדף הנתונים.

סיכום

במערכת Antenna Positioning, העובדה שהאנטנה נמצאת בזווית הנכונה ביחס למנגנון שלה אינה מבטיחה שהיא עדיין מכוונת אל היעד.

כאשר האנטנה מותקנת על רכב, כלי שיט, UAV או פלטפורמה אווירית, כל שינוי ב-Roll, Pitch או Yaw של הפלטפורמה משפיע גם על קו הראייה של האנטנה. Position Feedback מאפשר לדעת היכן נמצאים צירי האנטנה, בעוד שה-IMU מספק את המידע החסר על תנועת הפלטפורמה עצמה.

ככל שה-Beamwidth צר יותר והפלטפורמה דינמית יותר, כך גדלה החשיבות של פרמטרים כמו Bias Stability, ARW, Bandwidth, Data Rate, Alignment ו-Latency.

כפי שראינו ב-Case Study, במהירות זוויתית של 60°/s, השהיה של 5 ms מייצגת כבר תנועה של 0.3°. לעומת זאת, Message Delay של 20 µs מייצג תנועה של 0.0012° בלבד. זה אינו ה-Pointing Error הכולל של המערכת, אבל הוא ממחיש היטב מדוע Latency צריך להיות חלק מהתכנון של לולאת הייצוב ולא רק שורה נוספת ב-Datasheet.

ה-LandMark 006 IMU של Gladiator Technologies מציע בגרסת VELOX Plus קצב נתונים של עד 10 kHz, רוחב פס של עד 600 Hz ו-Digital Message Delay של 20 µs, לצד Gyro Bias Stability טיפוסי של 0.8°/h ו-ARW של 0.0254°/√Hr.

אבל בחירת IMU למערכת Antenna Positioning אינה מתחילה בשאלה "מהו ה-IMU המדויק ביותר?"

היא מתחילה בשאלות:

כמה הפלטפורמה זזה?
כמה צר ה-Beam?
מהו ה-Pointing Error המותר?
וכמה מהר המערכת חייבת להגיב?

כאשר הדרישות האלה מוגדרות נכון, ניתן לבנות Pointing Error Budget ולבחור IMU, Position Sensor, מנגנון הנעה ו-Control Loop שמתאימים למערכת כולה.

כי בסופו של דבר, האתגר אינו רק לכוון את האנטנה אל היעד – אלא להשאיר אותה מכוונת אליו גם כשהפלטפורמה שמתחתיה ממשיכה לנוע.

🧩 לקריאה נוספת ולהעמקה

מאמר זה הוא חלק מסדרת מאמרים העוסקת בהנדסת מערכות אינרציאליות מודרניות ובאופן שבו חיישני MEMS משמשים במערכות בקרה, ייצוב וניווט מתקדמות. להבנה רחבה יותר של ההיבטים ההנדסיים והמערכתיים של Gyro ו-IMU, ניתן להעמיק גם במאמרים הבאים:

• בין בקרה לניווט: כיצד IMU מבוסס MEMS משנה את גבולות היישומים
• Gyro ו-IMU למערכות בקרה מתקדמות
• איך בוחרים Gyro ו-IMU ליישומי בקרה וניווט – ומה באמת קובע יציבות וביצועים
• למה External Sync הוא קריטי במערכות Gyro ו-IMU
• ייצוב, עקיבה וסנכרון זמן: הבסיס לשליטה מדויקת בקו הראייה
• ייצוב משימתי במערכות EO/IR דינמיות: מדוע רוחב סרט, קצב נתונים והשהיית פאזה מגדירים ביצועי Gimbal
• למה Gladiator? מה באמת מבדיל יצרן IMU ו-MEMS Gyro בשוק צפוף
• מיתוסים נפוצים על חיישני אינרציה MEMS: ומה באמת השתנה בטכנולוגיית Gyro ו-IMU בעשור האחרון
• Bias Stability vs Bias Instability: מה באמת קובע ביצועי Gyro ו-IMU במערכות ייצוב, עקיבה וניווט
• Scale Factor ב־MEMS IMU – השגיאה השקטה שהורסת דיוק
• מדוע שני IMU בעלי מפרט כמעט זהה סיפקו ביצועי ייצוב שונים לחלוטין?
• IMU של 2000Hz? לפני שמתרשמים, כדאי להבין שלושה מספרים שונים לחלוטין
• הדור הבא של MEMS: ארכיטקטורת SX3 ועתיד הניווט, העקיבה והייצוב
• למה IMU קטן עשוי לחסוך חודשים של פיתוח
• התמונה רועדת למרות שבחרתם Gyroscope עם Bias Stability מצוין
• למה החלפת IMU עלולה לגרום לשבועות של כיול מחדש?
• מ־IMU ל־INS: איך באמת בונים מערכת ניווט טקטית
• כשאין GPS, כבר מאוחר מדי לבחור IMU
• למה מערכת Counter-UAS מאבדת את הרחפן דווקא אחרי שזיהתה אותו?
• כשה-GPS משקר: מדוע IMU הופך לקריטי בעידן ה-Wingmen האוטונומיים
• כיצד הופך חיישן MEMS ל-IMU ברמה טקטית?

שאלות נפוצות (FAQ)

מה ההבדל בין IMU לבין Position Sensor במערכת Antenna Positioning?

Position Sensor או Encoder מודד את מיקום צירי האנטנה ביחס למנגנון שעליו היא מותקנת. IMU מודד את התנועה האינרציאלית של הפלטפורמה עצמה, כולל Roll, Pitch ו-Yaw. שילוב המידע משניהם מאפשר לבקר לפצות על תנועת הפלטפורמה ולשמור על כיוון האנטנה.

האם אפשר לייצב אנטנה באמצעות Encoder בלבד?

במערכת המותקנת על בסיס קבוע, לעיתים כן. בפלטפורמה ניידת, Encoder לבדו אינו יודע שהרכב, כלי השיט או ה-UAV שינו את האוריינטציה שלהם. לכן במערכות דינמיות עשוי להידרש גם מידע אינרציאלי.

למה Beamwidth חשוב בבחירת IMU?

ככל שה-Beamwidth צר יותר, האנטנה רגישה יותר ל-Pointing Error. שגיאה זוויתית קטנה שעשויה להיות זניחה באנטנה רחבת אלומה יכולה להפוך למשמעותית באנטנה כיוונית בעלת אלומה צרה.

למה Latency חשוב במערכת Antenna Positioning?

בזמן שבין התרחשות התנועה לבין קבלת נתוני המדידה, הפלטפורמה ממשיכה לנוע. לדוגמה, במהירות זוויתית של 60°/s, השהיה של 5 ms מייצגת תנועה של 0.3°. לכן Latency הוא חלק חשוב מ-Pointing Error Budget במערכות דינמיות.

האם Data Rate גבוה בהכרח אומר שה-IMU מתאים לייצוב אנטנה?

לא. Data Rate הוא רק אחד הפרמטרים. יש לבחון גם Bandwidth, Latency, Bias Stability, Noise, Alignment, טווח המדידה וביצועים לאורך טווח הטמפרטורות.

האם כל מערכת Antenna Positioning דורשת Tactical-Grade IMU?

לא. הדרישה תלויה ב-Beamwidth, בדינמיקה של הפלטפורמה, בדיוק הכיוון הנדרש ובתנאי הסביבה. מערכת כמעט סטטית עם Beam רחב עשויה להסתפק בפתרון פשוט יותר, בעוד שפלטפורמה דינמית עם Narrow Beam עשויה להציב דרישות גבוהות משמעותית.

מהו Pointing Error Budget?

זהו פירוק של שגיאת הכיוון הכוללת למקורות השונים שתורמים לה, כגון IMU, Position Sensor, Alignment, Mechanical Backlash, Latency ומבנה מכני. המטרה היא לוודא שסך השגיאות נשאר בתוך דרישת ה-Pointing Accuracy של המערכת.

אילו נתונים מציע LandMark 006 ליישומים דינמיים?

LandMark 006 עם VELOX Plus מציע קצב נתונים של עד 10 kHz, רוחב פס של עד 600 Hz ו-Digital Message Delay של 20 µs. טווח הג'ירוסקופים הוא ±300°/s, והיחידה מכוילת לטווח טמפרטורות של ‎-50°C עד ‎+85°C.

האם IMU לבדו יכול לשמור על קישור SATCOM?

לא. ה-IMU מספק מידע על תנועת הפלטפורמה, אך ייצוב הקישור הוא תוצאה של מערכת שלמה הכוללת בין היתר Antenna Positioning Mechanism, Position Feedback, Controller, Motors/Actuators ואלגוריתם הבקרה.

מושגים שכדאי להכיר

Antenna Positioning – מערכת מכנית ואלקטרונית האחראית לכיוון האנטנה בזוויות Azimuth ו-Elevation ולשמירה על הכיוון הרצוי.

IMU – Inertial Measurement Unit – יחידת מדידה אינרציאלית המשלבת בדרך כלל ג'ירוסקופים ומדי תאוצה למדידת תנועה ותאוצה במספר צירים.

Position Feedback – מידע המתקבל מ-Encoder, Resolver או Position Sensor אחר ומאפשר לבקר לדעת את המיקום הזוויתי בפועל של מנגנון האנטנה.

Azimuth – הזווית האופקית המתארת את כיוון האנטנה סביב הציר האנכי.

Elevation – הזווית האנכית של האנטנה ביחס למישור האופקי.

Roll, Pitch, Yaw – שלושת צירי הסיבוב של הפלטפורמה. תנועה בכל אחד מהם יכולה לשנות את כיוון האנטנה ביחס ליעד.

Line of Sight – LOS – קו הראייה בין האנטנה לבין היעד שאליו היא מכוונת, כגון לוויין, תחנת קרקע או פלטפורמה אחרת.

Beamwidth – רוחב האלומה הזוויתי של האנטנה. ככל שהאלומה צרה יותר, נדרש בדרך כלל דיוק Pointing גבוה יותר.

Pointing Error – ההפרש הזוויתי בין הכיוון הרצוי של האנטנה לבין הכיוון שלה בפועל.

Pointing Error Budget – חלוקת שגיאת הכיוון המותרת בין מקורות השגיאה השונים במערכת, כגון IMU, Position Sensor, Alignment, Backlash ו-Latency.

Gyro Bias Stability – מדד ליציבות ה-Bias של הג'ירוסקופ לאורך זמן. ב-LandMark 006 הערך הטיפוסי המצוין הוא 0.8°/h.

ARW – Angular Random Walk – פרמטר המתאר רכיב רעש בג'ירוסקופ המשפיע על אי-הוודאות במדידת הזווית לאורך זמן. ב-LandMark 006 מצוין ARW טיפוסי של 0.0254°/√Hr.

Bandwidth – תחום התדרים שבו ה-IMU מסוגל לעקוב אחר שינויים בתנועה. ב-LandMark 006 עם VELOX Plus מצוין רוחב פס מרבי של 600 Hz.

Data Rate / Output Rate – הקצב שבו ה-IMU מספק מדידות חדשות למערכת הבקרה. VELOX Plus מאפשר עד 10 kHz.

Latency / Message Delay – הזמן שעובר עד שנתוני המדידה זמינים למערכת. במערכת דינמית, השהיה זו יכולה להפוך ישירות ל-Pointing Error. ב-VELOX Plus מצוין Digital Message Delay של 20 µs.

Alignment Error – שגיאה הנובעת מאי-התאמה בין צירי המדידה של ה-IMU לבין מערכת הצירים של הפלטפורמה או האנטנה.

Mechanical Backlash – חופש מכני בתמסורת או במנגנון ההנעה שעלול לגרום לכך ששינוי פקודה קטן לא יתורגם מיד לשינוי מדויק בזווית האנטנה.

SATCOM – Satellite Communication – תקשורת באמצעות לוויין. כאשר האנטנה מותקנת על פלטפורמה ניידת, מערכת הייצוב נדרשת לשמור על הכיוון אל הלוויין למרות תנועת הפלטפורמה.
