מערכות יניקה, סינון ושאיבת עשן משמשות במגוון רחב של מערכות תעשייתיות בישראל – החל מעמדות הלחמה וייצור אלקטרוניקה, דרך מכונות לייזר ו-CNC, ועד מערכות סינון, ציוד מעבדתי ומכונות OEM.

במערכות אלו קל יחסית לדעת אם המפוח פועל. השאלה המעניינת יותר היא:

האם המערכת עדיין מייצרת את זרימת האוויר שתוכננה לספק?

מסנן שהולך ונסתם אינו בהכרח גורם למערכת להפסיק לפעול מיד. המפוח יכול להמשיך לעבוד, הרעש נשמע רגיל והמערכת נראית פעילה – בזמן שבפועל ההתנגדות לזרימה עולה וביצועי היניקה הולכים ויורדים.

אחת הדרכים הפשוטות לזהות את השינוי היא באמצעות Pressure Switch או Vacuum Switch, המנטר תנאי לחץ בנקודה מוגדרת במערכת ומספק אות חשמלי כאשר מגיעים לסף שנקבע מראש.

למה מסנן סתום הוא בעיה של לחץ ולא רק של תחזוקה?

כאשר אוויר עובר דרך Filter נקי, המסנן יוצר התנגדות מסוימת לזרימה. עם הזמן מצטברים עליו אבק, חלקיקים, עשן ותוצרי תהליך אחרים.

ככל שהמסנן נסתם, ההתנגדות שלו לזרימת האוויר משתנה.

התוצאה יכולה להתבטא בשינוי ב-Pressure, ב-Vacuum או ב-Differential Pressure, בהתאם למבנה המערכת ולמיקום נקודת המדידה.

לכן אין כלל אוניברסלי שלפיו "מסנן סתום גורם לעלייה בלחץ" או דווקא "לירידה בוואקום". המשמעות של שינוי הלחץ תלויה בארכיטקטורת המערכת ובמיקום שבו מודדים.

במערכת מתוכננת נכון ניתן לנצל את השינוי הזה כאינדיקציה למצב המסנן.

במקום להמתין לירידה משמעותית בביצועי היניקה, ניתן להגדיר נקודת הפעלה שבה Pressure או Vacuum Switch משנה את מצב המגע ומעביר אות לבקר, לנורית התראה או למערכת הבקרה.

למה זה רלוונטי במיוחד למערכות OEM בישראל?

בישראל קיימת פעילות משמעותית של חברות המפתחות ומייצרות מערכות בכמויות קטנות ובינוניות – ציוד רפואי ומעבדתי, מכונות אוטומציה, מערכות אלקטרוניקה, ציוד ייצור ומערכות OEM ייעודיות.

במקרים רבים אין צורך במערכת מורכבת שמודדת לחץ באופן רציף.

הדרישה יכולה להיות פשוטה בהרבה:

כאשר מצב ה-Filter חורג מהתנאי שהוגדר – תן לי Signal.

ביישום כזה Pressure/Vacuum Switch מכני או אלקטרו-מכני יכול להיות פתרון מעניין. אין בהכרח צורך ב-Pressure Transducer, אות אנלוגי, A/D Conversion ותוכנה שמפרשת את המדידה.

ה-Switch מבצע פעולה פשוטה: כאשר הלחץ מגיע ל-Setpoint שנבחר, המגע משנה מצב.

בסדרות של Herga קיימים פתרונות המיועדים בדיוק לסוגי יישומים כאלה, כולל Pressure, Vacuum ו-Differential Pressure Switching, עם אפשרויות ל-Factory Set או Adjustable Setpoint.

לדוגמה, סדרת HPS-500-G מיועדת ל-Pressure, Vacuum ו-Differential Switching ברגישות גבוהה ומציעה תחומי עבודה שמתחילים ב-0.25-1.25 mbar, וממשיכים לטווחים גבוהים יותר בהתאם לגרסה.

סדרת HPS-600-V, המיועדת ל-Vacuum Switching, כוללת בין היתר תחומים של 5-20 mbar, 20-37 mbar, 37-189 mbar ו-189-964 mbar, עם אפשרות לנקודת הפעלה קבועה או מתכווננת.

איך בוחרים את נקודת המדידה הנכונה?

בחירת Pressure או Vacuum Switch אינה מתחילה במק"ט. לפני שבוחרים את הרכיב צריך להבין מה בדיוק רוצים לזהות במערכת.

במערכת Fume Extraction טיפוסית קיימים מספר אזורים שבהם תנאי הלחץ שונים: אזור היניקה, לפני המסנן, אחרי המסנן ובקרבת המפוח. לכן גם המשמעות של קריאת הלחץ משתנה בהתאם למיקום.

אם המטרה היא לזהות ירידה בביצועי היניקה, ניתן במקרים מסוימים לנטר את רמת ה-Vacuum בנקודה שנבחרה ולזהות חריגה מהמצב התקין.

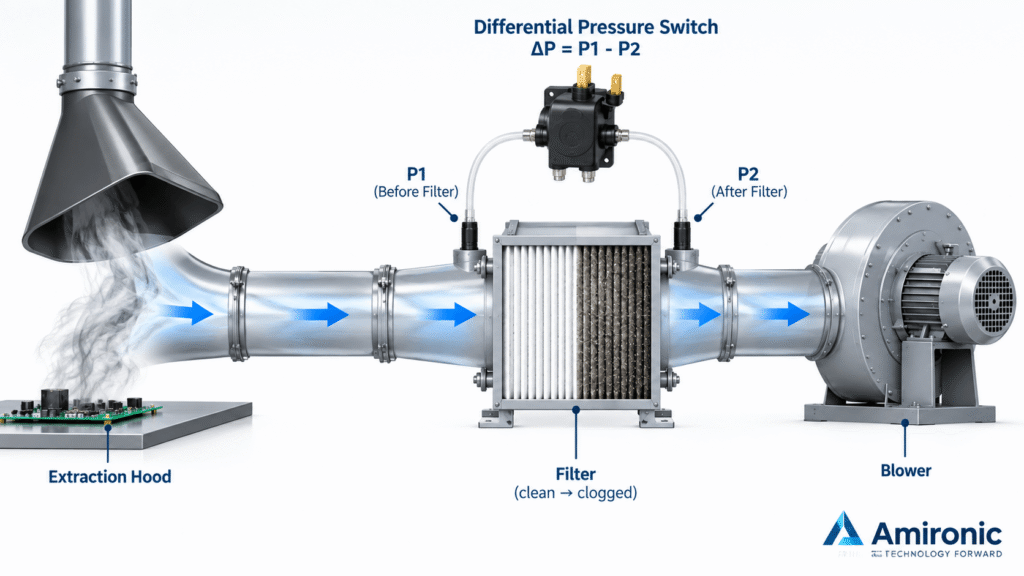

אם המטרה היא לזהות באופן ישיר יותר את מצב המסנן, ניתן למדוד את הפרש הלחצים בין שני צדדיו – Differential Pressure. ככל שהמסנן צובר חלקיקים, ההתנגדות שלו לזרימת האוויר משתנה ובהתאם משתנה גם הפרש הלחצים.

לכן, בתכנון מערכת חדשה כדאי קודם למדוד את תנאי הלחץ בפועל עם Filter נקי ועם Filter שמייצג את נקודת התחזוקה הרצויה – ורק לאחר מכן לבחור את טווח העבודה ואת ה-Setpoint של המפסק.

Pressure Switch, Vacuum Switch או Differential Pressure Switch?

שלושת המונחים מתארים יישומים דומים, אך לא זהים.

Pressure Switch מתאים כאשר מעוניינים לזהות לחץ ביחס ללחץ הייחוס של המפסק.

Vacuum Switch משמש כאשר נקודת העבודה נמצאת בתחום של לחץ שלילי ביחס לאטמוספרה.

Differential Pressure Switch מתייחס לשני לחצים ומגיב להפרש ביניהם. ביישום של Filter Monitoring זו יכולה להיות דרך ישירה לעקוב אחר השינוי בהתנגדות המסנן.

אין צורך לבחור בפתרון המורכב ביותר. אם המערכת דורשת רק התראה בינארית – לדוגמה FILTER OK / FILTER SERVICE – Switch עשוי להספיק. כאשר נדרשת מדידה רציפה, הצגת ערך לחץ, רישום נתונים או אלגוריתם תחזוקה מתקדם, Pressure Transducer עשוי להיות מתאים יותר.

Case Study – ניטור Filter במערכת שאיבת עשן של מכונת OEM בישראל

ניקח דוגמה אופיינית ליצרן מכונות ישראלי.

במכונה קיים תהליך היוצר עשן או חלקיקים, למשל הלחמה, עיבוד בחום, סימון או חיתוך. Hood מקומי שואב את האוויר המזוהם, האוויר עובר דרך Filter ולאחר מכן דרך Blower.

הדרישה של מתכנן המכונה פשוטה:

אין צורך לדעת שהלחץ הוא 8.7 mbar. צריך לדעת מתי מצב מערכת היניקה חורג מהתחום שהוגדר כתקין.

במקרה כזה ניתן לבחון שימוש ב-Pressure/Vacuum Switch המכוון לנקודת הפעלה מתאימה. כאשר תנאי הלחץ מגיעים ל-Setpoint, המגע החשמלי משנה מצב והבקר יכול להפעיל:

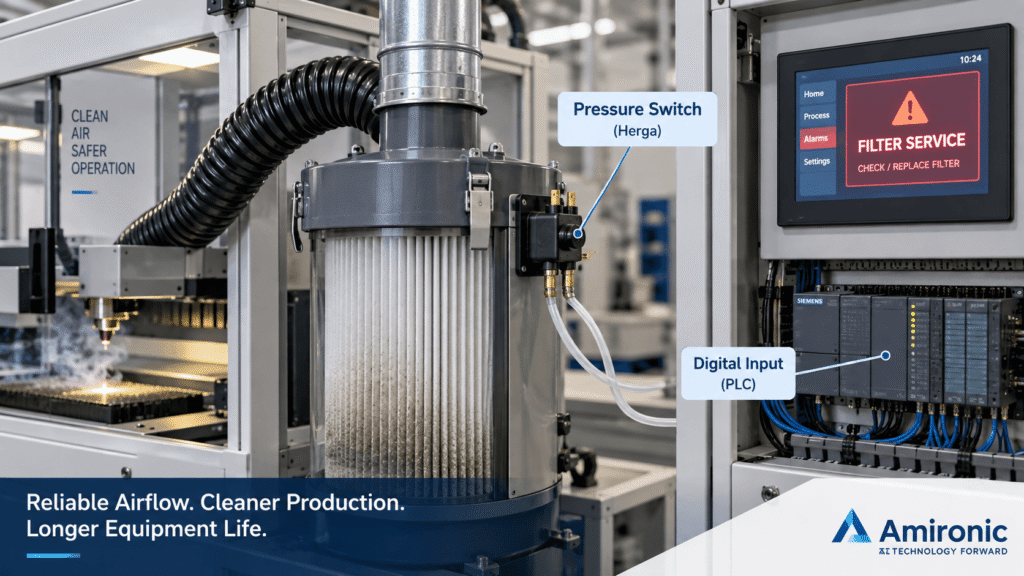

• חיווי Filter Service / Replace Filter
• נורית או Buzzer
• הודעה ב-HMI
• Interlock המונע המשך עבודה בתהליך רגיש
• כניסה דיגיטלית ל-PLC או לבקר המכונה

היתרון הוא שהחלטת ה-Threshold מתבצעת ברמת הרכיב עצמו, ללא צורך בהכרח בכניסה אנלוגית ובחישוב תוכנתי של ערך הלחץ.

ומה אם מדובר בלחצים נמוכים מאוד?

זו נקודה חשובה במיוחד במערכות Airflow ו-Filtration.

לא כל Pressure Switch מיועד לעבודה בהפרשי לחץ קטנים. במערכת שבה שינוי של מספר mbar בלבד משמעותי, יש לבחור רכיב שתוכנן מראש לרגישות כזו.

לדוגמה, במשפחת Herga HPS-500-G קיימים תחומי הפעלה נמוכים מאוד:

0.25-1.25 mbar,
1.25-5 mbar,
5-25 mbar,
ובהמשך גם תחומים גבוהים יותר עד 1370 mbar, בהתאם לגרסה.

הסדרה מיועדת ל-Pressure, Vacuum ו-Differential Switching, מאפשרת Factory Set או Adjustable Actuation Setpoint ומיועדת בין היתר לאינטגרציה במערכות OEM קומפקטיות.

לעומת זאת, כאשר היישום מבוסס על Vacuum, משפחת HPS-600-V מציעה תחומים כגון 5-20 mbar, 20-37 mbar, 37-189 mbar ו-189-964 mbar. גם כאן קיימות תצורות שונות ואפשרות ל-Setpoint מתכוונן או מוגדר מראש.

המשמעות מבחינת המתכנן היא שלא כדאי לבחור Pressure Switch רק לפי ההגדרה הכללית "Vacuum Switch". טווח העבודה בפועל של מערכת היניקה הוא אחד הפרמטרים הראשונים שצריך להגדיר.

מה חשוב להגדיר לפני שבוחרים Pressure או Vacuum Switch?

אחרי שהוגדר מה רוצים לזהות והיכן תתבצע המדידה, אפשר לעבור לבחירת הרכיב עצמו.

הפרמטר הראשון הוא כמובן טווח הלחץ ו-Actuation Point, אבל הוא אינו היחיד. בתכנון מערכת OEM כדאי להתייחס גם לדיוק נקודת ההפעלה, Hysteresis, סוג המגע, העומס החשמלי, טמפרטורת העבודה, סוג החיבור הפנאומטי והחומרים הבאים במגע עם המדיה.

Fixed Setpoint או Adjustable Setpoint?

במערכת שמיוצרת בכמויות, ניתן לעיתים להגדיר מראש נקודת הפעלה קבועה. לעומת זאת, בשלב הפיתוח או כאשר קיימים מספר סוגי Filters, אורכי צנרת או Blowers שונים, האפשרות לכוון את ה-Setpoint יכולה להיות שימושית מאוד.

לדוגמה, משפחת HPS-600-V מציעה Vacuum Switching עם Factory Set או Adjustable Actuation Setpoint. היא גם קומפקטית ומוגדרת על ידי היצרן כמתאימה ליישומי OEM.

חשוב לזכור שה-Setpoint אינו מספר שבוחרים באופן שרירותי מהקטלוג. רצוי לקבוע אותו על בסיס מדידות במערכת האמיתית:

Filter חדש → מצב עבודה רגיל → Filter מלוכלך → נקודת התחזוקה הרצויה.

רק לאחר שמכירים את חלון העבודה הזה ניתן לבחור Switch וטווח מתאימים.

ומה לגבי האות החשמלי?

גם כאן חשוב להפריד בין Sensing לבין Switching.

אם ה-Switch מחובר לכניסה דיגיטלית של PLC או Controller, הזרמים עשויים להיות נמוכים מאוד. במקרים כאלה יש חשיבות לחומר המגע ולדירוג החשמלי המתאים.

לדוגמה, HPS-600-V זמין עם Gold Contacts המיועדים לביצועים טובים ביישומי מתח וזרם נמוכים.

בסדרת 6721 קיימות גם אפשרויות Gold Contact לפי דרישה עבור מעגלים בהספק נמוך מאוד.

מצד שני, אין סיבה לבחור רכיב High Current כאשר כל שנדרש הוא Dry Contact לבקר. ולהפך – אם ה-Switch אמור למתג עומס ישירות, צריך לבדוק את ה-Electrical Rating ולא להסתפק בהגדרת הלחץ בלבד.

פתרון נוסף: Herga 6721/6722 Vacuum Switch

למערכות שבהן נדרש Vacuum Switch קונבנציונלי יותר, משפחת Herga 6721/6722 מספקת מספר תחומי Vacuum:

7.5-20 mbar
17.5-37 mbar
32-80 mbar
70-200 mbar
185-670 mbar

בהתאם לגרסה.

הסדרה מיועדת ליצרני OEM הדורשים אמינות גבוהה, וגרסת 6722 מאפשרת Double Pole Switching.

אפשרויות החיבור כוללות Back או Side Entry עם spout בקוטר 4 מ"מ, וכן חיבורי 1/8" BSPT או NPT. טמפרטורת העבודה המצוינת בדף הנתונים היא ‎-5°C עד ‎+70°C.

אלו פרטים שנראים קטנים בשלב בחירת הרכיב, אבל בתכנון מכונה הם יכולים להיות משמעותיים מאוד: האם יש מקום לצינור? מאיזה כיוון הוא מגיע? האם נדרש חיבור הברגה? והאם ניתן להחליף את הרכיב בשטח ללא פירוק חלק משמעותי מהמכונה?

לא כל מערכת צריכה Sensor

כיום קל להגיע למסקנה שכל פרמטר במכונה צריך להימדד באמצעות Sensor ולהישלח לבקר.

אבל אם הדרישה היא בסך הכול:

"כאשר הלחץ מגיע לערך מסוים – תן לי מגע."

Pressure/Vacuum Switch יכול להיות פתרון פשוט יותר.

אין Signal Conditioning מורכב, אין צורך לקרוא ערך אנלוגי ואין צורך לכתוב תוכנה שמחליטה האם 8.2 mbar הם תקינים ו-10.6 mbar כבר דורשים החלפת Filter.

ההחלטה מתבצעת באמצעות נקודת ההפעלה של ה-Switch.

לעומת זאת, אם רוצים לראות את קצב הסתימה לאורך זמן, לבצע Predictive Maintenance, להציג ערך לחץ על HMI או לשמור Historical Data – כבר יש היגיון רב יותר בשימוש ב-Pressure Transducer.

כלומר, השאלה אינה "Switch או Sensor – מה טוב יותר?", אלא איזה מידע מערכת הבקרה באמת צריכה לקבל.

Case Study – איך מגדירים את הדרישה למהנדס?

נניח שיצרן ישראלי מפתח מערכת Extraction קומפקטית למכונה.

במקום לשלוח לספק דרישה כללית כמו:

"We need a vacuum switch for filter monitoring"

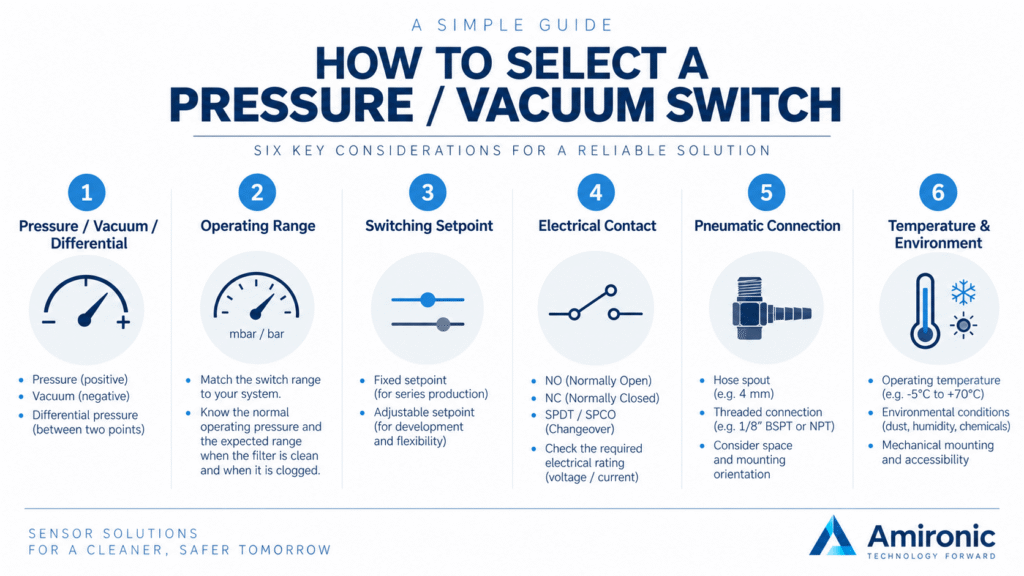

כדאי להגדיר לפחות:

• האם המדידה היא Pressure, Vacuum או Differential Pressure
• מהו הלחץ במצב עבודה עם Filter חדש
• מהו הלחץ כאשר נדרשת התראת Filter
• האם נדרש Fixed או Adjustable Setpoint
• סוג המגע הנדרש – NO, NC, SPST, SPDT/SPCO
• מתח וזרם שהמגע אמור למתג
• טמפרטורת העבודה
• סוג וגודל החיבור הפנאומטי
• האם קיימות מגבלות גודל או כיוון התקנה

עם המידע הזה ניתן לעבור מ-"אנחנו צריכים Vacuum Switch" להגדרה הנדסית שמאפשרת לבחור את הרכיב המתאים.

וזה חשוב במיוחד בפרויקטי OEM: לא לבחור את ה-Switch ורק לאחר מכן לגלות מה ה-Setpoint של המערכת, אלא למדוד את המערכת ולבחור את ה-Switch בהתאם.

יישומים רלוונטיים לתעשייה הישראלית

למרות שהעיקרון זהה, Filter Monitoring אינו מוגבל למערכות Fume Extraction גדולות. בישראל ניתן למצוא צורך דומה במגוון מערכות ומכונות שבהן איכות היניקה או זרימת האוויר משפיעה על התהליך.

דוגמאות אופייניות כוללות:

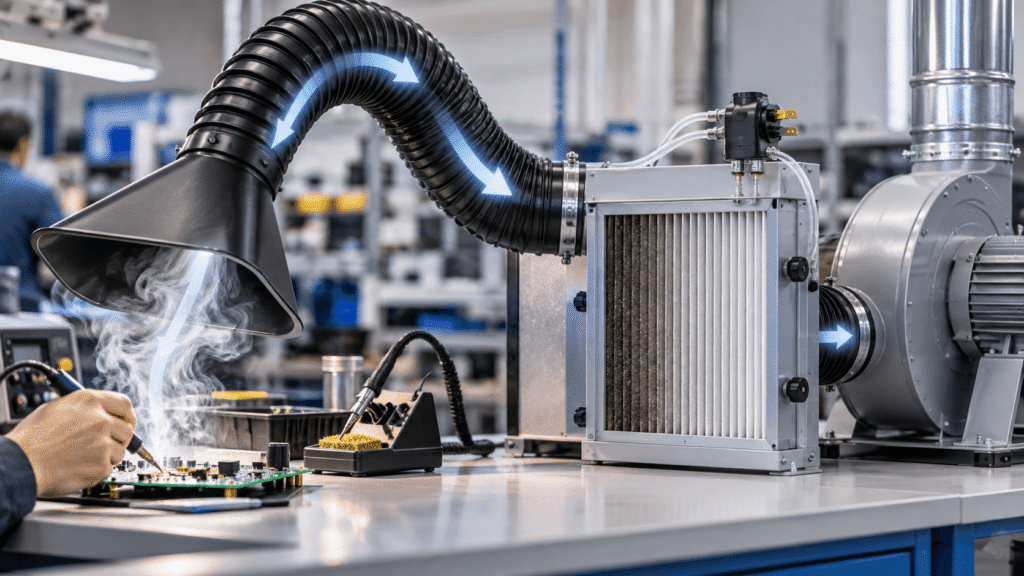

• עמדות הלחמה וייצור אלקטרוניקה – שאיבת אדים וחלקיקים מאזור העבודה.
• מכונות Laser וסימון – פינוי עשן וחלקיקים הנוצרים במהלך חיתוך, חריטה או סימון.
• מכונות CNC ותהליכי עיבוד – מערכות Extraction וסינון בהתאם לחומר ולתהליך.
• ציוד רפואי ומעבדתי – מערכות שבהן נדרש ניטור של יניקה, Vacuum או מצב Filter כחלק מפעולת המכונה.
• ארונות ומכונות תעשייתיות – ניטור מסנני אוויר כאשר סתימה עלולה לפגוע בקירור או בזרימת האוויר.
• מערכות Dust Extraction – למשל בתהליכי עיבוד עץ, אבקות או חומרים היוצרים חלקיקים.
• מערכות OEM ייעודיות – כאשר היצרן רוצה לקבל אינדיקציה פשוטה ואמינה לכך שתנאי הלחץ או היניקה יצאו מהתחום שהוגדר.

בכל אחד מהיישומים האלה הדרישה עשויה להיות שונה. לכן אין "Vacuum Switch למסנן" אחד שמתאים לכל מערכת.

תחזוקה לפי זמן או לפי מצב המסנן?

אחת הסיבות המעניינות לשלב Pressure/Vacuum Switch היא האפשרות לעבור מתחזוקה המבוססת רק על זמן ל-Condition-Based Maintenance.

נניח שהוראות התחזוקה קובעות החלפת Filter אחת ל-500 שעות.

בפועל, שני Filters זהים יכולים להגיע למצב שונה לחלוטין לאחר 500 שעות. מכונה אחת עובדת בסביבה נקייה יחסית, בעוד מכונה אחרת פועלת בתהליך המייצר כמות גדולה של חלקיקים.

החלפה לפי שעות בלבד עלולה לכן להביא לשני מצבים לא רצויים: החלפת Filter שעדיין יכול להמשיך לעבוד, או לחלופין המשך עבודה עם Filter שכבר פוגע בביצועי המערכת.

ניטור תנאי הלחץ אינו בהכרח מחליף את תוכנית התחזוקה שקבע יצרן המכונה, אך הוא יכול להוסיף לה אינדיקציה המבוססת על המצב בפועל של המערכת.

זו בדיוק המשמעות של Condition-Based Maintenance במקרה הזה: לא רק לשאול כמה זמן המסנן נמצא במכונה, אלא האם התנאים במערכת מצביעים על כך שהגיע הזמן לטפל בו.

ומה לגבי Herga 6731/6732?

כאשר נדרש Low Pressure Switch עם יכולת מיתוג חשמלית רחבה יותר, ניתן לבחון גם את משפחת Herga 6731/6732.

הסדרה תוכננה בעיקר עבור יצרני OEM הדורשים אמינות גבוהה, כאשר 6732 מאפשר Double Pole Switching וקיימות מספר אפשרויות Microswitch.

במשפחה קיימים שלושה תחומי לחץ עיקריים בהתאם לגרסה:

6731-03: 4-18 mbar
6731-06: 12.5-62 mbar
6731-10: 50-1137 mbar

החיבור יכול להתבצע באמצעות spout בקוטר 4 מ"מ או באמצעות חיבורי 1/8" BSPT/NPT, וטווח טמפרטורת העבודה המוצהר הוא ‎-5°C עד ‎+70°C.

בנוסף, היצרן מציע אפשרות ל-Gold Contacts עבור מעגלים בהספק נמוך מאוד.

לא כל הנתונים האלה יהיו משמעותיים בכל מערכת, אבל הם מדגימים מדוע הגדרה של "אני צריך Pressure Switch של כמה mbar" אינה מספיקה לבחירת רכיב לייצור סדרתי.

שאלות שכדאי לשאול בשלב התכנון

האם אני רוצה לדעת שהמפוח פועל או שהיניקה אפקטיבית?

אלו שתי דרישות שונות.

אפשר לדעת שמנוע ה-Blower מקבל מתח ועדיין לא לדעת אם המסנן סתום, אם צינור נותק או אם זרימת האוויר בפועל מספקת.

לכן כדאי להגדיר את ה-Failure Mode שאותו רוצים לזהות ולא רק את הרכיב שאותו רוצים לנטר.

איפה למדוד?

נקודת המדידה צריכה להיבחר לפי מבנה המערכת. Pressure Switch המותקן לפני Filter אינו בהכרח מספק אותה אינפורמציה כמו Switch המותקן אחריו.

כאשר רוצים לעקוב אחר התנגדות המסנן עצמו, מדידה Differential בין שני צדדי המסנן יכולה להיות פתרון מתאים.

מה צריך לקרות כאשר מגיעים ל-Setpoint?

גם כאן התשובה אינה תמיד "Alarm".

במערכת אחת נרצה רק להדליק נורית FILTER SERVICE. במערכת אחרת נרצה להציג הודעה ב-HMI. במכונה שבה זרימת אוויר תקינה היא תנאי הכרחי לתהליך, ייתכן שהאות ישמש גם כחלק מ-Interlock.

את הלוגיקה ואת רמת הבטיחות הנדרשת יש כמובן לקבוע במסגרת תכנון המערכת הכולל ולא להסתמך על Pressure Switch לבדו.

האם ה-Setpoint צריך להיות מתכוונן?

בשלב Prototype, Adjustable Setpoint יכול לאפשר למהנדס לבצע ניסויים ולמצוא את נקודת העבודה המתאימה.

לאחר שהמערכת מוגדרת ועוברת לייצור סדרתי, ייתכן שדווקא Factory Setpoint יהיה רצוי כדי לקבל הגדרה עקבית בין יחידות ולצמצם אפשרות לכיוון לא נכון בשטח.

נקודה חשובה – Pressure Switch אינו Airflow Sensor

חשוב להבחין בין הדברים.

Pressure/Vacuum Switch אינו מודד ישירות את ספיקת האוויר. הוא מגיב ללחץ או להפרש לחץ.

במערכת שתוכננה ואופיינה כראוי ניתן להשתמש בשינוי הלחץ כאינדיקציה למצב זרימת האוויר, למסנן סתום או לתנאי מערכת אחרים. אבל הקשר בין Pressure לבין Airflow תלוי במפוח, במסנן, בצנרת, בפתחים ובמאפיינים נוספים של המערכת.

לכן, כאשר קיימת דרישה הנדסית למדידת Airflow מדויקת, יש לבחון פתרון מדידה מתאים לכך.

לעומת זאת, כאשר הדרישה היא Switching Point מוגדר – למשל לזהות מצב שבו המסנן הגיע לרמת הסתימה שהוגדרה לתחזוקה – Pressure/Vacuum Switch יכול להיות פתרון פשוט ויעיל.

אז איזה Herga Pressure/Vacuum Switch מתאים?

אין תשובה לפי שם היישום בלבד.

בחירה בין HPS-500-G, HPS-600-V, 6721/6722, 6731/6732 או פתרון אחר צריכה להתבסס על תנאי המערכת בפועל.

המידע החשוב ביותר להתחלת הבחירה הוא:

Pressure / Vacuum / Differential Pressure + Operating Range + Required Setpoint + Electrical Contact + Connection + Temperature.

לעיתים צילום של המערכת, תרשים פנאומטי בסיסי ונתוני הלחץ במצב תקין ובמצב Filter מלוכלך מספיקים כדי לצמצם משמעותית את האפשרויות.

תכנון נכון מתחיל במערכת ולא בקטלוג

Pressure Switch או Vacuum Switch הוא רכיב קטן יחסית בתוך מערכת היניקה, אך הבחירה שלו צריכה להתבסס על התנהגות המערכת השלמה.

לפני שמגדירים מק"ט, כדאי להבין מה קורה במערכת עם Filter חדש, כיצד תנאי הלחץ משתנים במהלך העבודה, ומהו המצב שבו רוצים להתריע למפעיל או לבקר.

במקרים רבים הדרך הטובה ביותר לעשות זאת היא פשוט למדוד.

ניתן להריץ את המערכת עם Filter חדש, למדוד את ה-Pressure או Vacuum בנקודה המתוכננת, ולאחר מכן לבצע את אותה מדידה כאשר המסנן מייצג את מצב התחזוקה הרצוי. ההפרש בין המצבים מספק בסיס הרבה יותר טוב להגדרת ה-Setpoint מאשר בחירת ערך תיאורטי בלבד.

חשוב גם להביא בחשבון שינויים אפשריים בין מכונות: אורך וקוטר הצנרת, סוג המסנן, ביצועי המפוח, מספר נקודות היניקה ואפילו אופן התקנת הצינורות יכולים להשפיע על תנאי הלחץ.

במערכת OEM סדרתית, לאחר שההתנהגות אופיינה, ניתן לבחור Pressure/Vacuum Switch עם טווח מתאים ולהגדיר נקודת הפעלה שחוזרת על עצמה ממכונה למכונה.

לא רק Filter Clogging

למרות שהתמקדנו במסנן סתום, אותו עיקרון יכול לשמש לזיהוי מצבים נוספים במערכת.

לדוגמה, שינוי חריג ב-Vacuum עשוי להצביע על בעיה בצנרת, ניתוק Hose, חסימה, שינוי בתנאי היניקה או בעיה אחרת המשפיעה על התנגדות המערכת.

עם זאת, Pressure Switch אינו יודע מדוע הלחץ השתנה.

הוא יודע רק שתנאי הלחץ הגיעו לנקודת ההפעלה שלו.

לכן אם אותו שינוי בלחץ יכול להיגרם ממספר תקלות שונות, יש לקחת זאת בחשבון בלוגיקת הבקרה. הודעה כללית כגון CHECK EXTRACTION SYSTEM עשויה במקרים מסוימים להיות נכונה יותר מאשר הודעה חד-משמעית של REPLACE FILTER.

זו הבחנה חשובה במיוחד כאשר משתמשים ב-Pressure/Vacuum Switch כחלק ממערכת דיאגנוסטיקה ולא רק כאינדיקציה לתחזוקה תקופתית.

סיכום – רכיב פשוט שיכול לספק מידע חשוב למערכת

מערכת Fume Extraction אינה נמדדת רק בשאלה האם ה-Blower מסתובב. מה שחשוב בסופו של דבר הוא שהמערכת ממשיכה לפעול בתנאים שעבורם תוכננה.

Filter שהולך ונסתם משנה את התנגדות המערכת ובהתאם יכול לשנות את תנאי ה-Pressure, Vacuum או Differential Pressure. ניטור השינוי מאפשר לזהות מצב הדורש תחזוקה עוד לפני שהמערכת מגיעה לירידה משמעותית בביצועים.

ביישומים שבהם נדרשת מדידה רציפה, Trending או Predictive Maintenance, ניתן להשתמש ב-Pressure Transducer או Sensor מתאים. אבל כאשר הדרישה פשוטה יותר – לזהות שהמערכת חצתה Threshold מוגדר ולספק Signal – Pressure או Vacuum Switch יכול להיות פתרון פשוט ויעיל.

משפחות Pressure & Vacuum Switches של Herga Technology כוללות פתרונות לטווחי לחץ שונים, לרבות Low Pressure, Vacuum ו-Differential Pressure, עם אפשרויות שונות של Setpoint, מגעים חשמליים וחיבורים מכניים.

ביישום OEM נכון, הבחירה אינה מתחילה בשאלה "איזה Pressure Switch יש בקטלוג?", אלא בשאלות:

מה אנחנו רוצים לזהות, איפה אנחנו מודדים, ומה צריך לקרות כאשר המערכת מגיעה לנקודת ההפעלה?

כאשר שלוש השאלות האלה מוגדרות היטב, ניתן לבחור את הרכיב בהתאם למערכת ולא להתאים את המערכת לרכיב.

---

שאלות נפוצות – FAQ

מה ההבדל בין Pressure Switch ל-Vacuum Switch?

שני הרכיבים מבצעים פעולת Switching כאשר מגיעים לנקודת לחץ מוגדרת. Pressure Switch משמש בדרך כלל למדידת לחץ ביחס ללחץ הייחוס שלו, בעוד Vacuum Switch מיועד לתנאי לחץ שלילי ביחס לאטמוספרה. קיימים גם רכיבים המאפשרים Pressure, Vacuum או Differential Pressure באותה משפחת מוצרים.

האם Vacuum Switch יכול לזהות Filter סתום?

כן, בתכנון מתאים. הצטברות חלקיקים במסנן משנה את התנגדות המערכת ולכן עשויה לגרום לשינוי ב-Vacuum או Pressure בנקודת המדידה. יש לאפיין את המערכת ולקבוע מהו השינוי המתאים להתראת תחזוקה.

מהו Differential Pressure ולמה הוא שימושי לניטור Filter?

Differential Pressure הוא הפרש הלחצים בין שתי נקודות. כאשר מודדים לפני ואחרי Filter, הפרש הלחצים יכול לשמש אינדיקציה להתנגדות שהמסנן יוצר לזרימה. ככל שמצב המסנן משתנה, גם ה-Pressure Drop עליו עשוי להשתנות.

האם Pressure Switch מודד Airflow?

לא. Pressure Switch מגיב ללחץ ולא מודד ישירות את ספיקת האוויר. במערכת שאופיינה מראש ניתן להשתמש בלחץ כאינדיקציה לתנאי זרימה או למצב המסנן, אך כאשר נדרשת מדידת Airflow בפועל יש לבחור טכנולוגיית מדידה מתאימה לכך.

מה ההבדל בין Pressure Switch ל-Pressure Sensor או Transducer?

Switch מיועד בדרך כלל לספק שינוי מצב חשמלי כאשר מגיעים ל-Setpoint מסוים. Sensor או Transducer מספק ערך מדידה רציף המאפשר לבקר לדעת מהו הלחץ בכל רגע.

אם הדרישה היא רק OK / NOT OK, Switch עשוי להספיק. אם רוצים ערך מספרי, Trending, Data Logging או Predictive Maintenance, בדרך כלל נדרשת מדידה רציפה.

מהו Adjustable Setpoint?

זהו Pressure/Vacuum Switch שבו ניתן לכוון את נקודת ההפעלה. האפשרות שימושית במיוחד בשלב הפיתוח, כאשר עדיין בודקים את התנהגות המערכת, או כאשר אותו תכנון משמש במספר קונפיגורציות.

מתי כדאי להשתמש ב-Factory Setpoint?

כאשר נקודת העבודה כבר ידועה והמערכת עוברת לייצור סדרתי, Factory Setpoint יכול לספק נקודת הפעלה שהוגדרה מראש ולצמצם את הצורך בכיוון בכל יחידה.

איך קובעים את ה-Setpoint המתאים למסנן?

רצוי להתחיל ממדידות במערכת עצמה. מודדים את תנאי הלחץ עם Filter חדש ובמצבי עבודה רגילים, ולאחר מכן בודקים את התנאים כאשר המסנן מגיע למצב שבו רוצים לבצע תחזוקה. בהתאם לכך ניתן להגדיר את נקודת ההפעלה ואת טווח ה-Switch.

האם אפשר לחבר Pressure Switch ישירות ל-PLC?

במקרים רבים כן, באמצעות Digital Input, בתנאי שתצורת המגע וה-Electrical Rating מתאימים לכניסת הבקר. במעגלים בעלי זרמים נמוכים מאוד עשויה להיות חשיבות גם לבחירת Contact Material מתאים, כגון Gold Contacts.

מה המשמעות של NO ו-NC?

NO – Normally Open הוא מגע שבמצבו הרגיל פתוח ומשנה מצב כאשר מתקיים תנאי ההפעלה.

NC – Normally Closed הוא מגע שבמצבו הרגיל סגור ונפתח כאשר מתקיים תנאי ההפעלה.

את הבחירה יש לבצע בהתאם ללוגיקת הבקרה ולדרישות המערכת.

האם אפשר להשתמש ב-Pressure Switch כחלק מ-Interlock?

ניתן להשתמש באות מה-Switch כחלק מלוגיקת הבקרה, אך יש לבחון את דרישות הבטיחות של המערכת כולה. אין להניח ש-Pressure Switch רגיל הוא Safety Device או שרכיב בודד מספק את רמת הבטיחות הנדרשת.

איזה טווח Pressure/Vacuum Switch מתאים למערכת Fume Extraction?

אין טווח אחד שמתאים לכל מערכות ה-Fume Extraction. קיימות מערכות שבהן השינוי הרלוונטי הוא של mbar בודדים ואחרות שבהן נדרש טווח גבוה משמעותית.

לדוגמה, במשפחת Herga HPS-500-G קיימים טווחים החל מ-0.25-1.25 mbar ועד מאות mbar ויותר, בהתאם לגרסה. לכן הבחירה צריכה להתבסס על מדידות ונתוני המערכת ולא רק על סוג היישום.

אילו נתונים כדאי להעביר כאשר מבקשים התאמת Pressure/Vacuum Switch?

כדאי לציין האם מדובר ב-Pressure, Vacuum או Differential Pressure, את טווח העבודה, ה-Setpoint הרצוי, סוג המגע החשמלי, המתח והזרם, סוג החיבור, טמפרטורת העבודה ומגבלות מכניות רלוונטיות.

אם מדובר ב-Filter Monitoring, מידע על הלחץ עם Filter נקי ובנקודת התחזוקה הרצויה יכול להיות שימושי במיוחד.

---

מושגים חשובים

Pressure Switch – מפסק לחץ
רכיב המשנה מצב חשמלי כאשר הלחץ מגיע לנקודת הפעלה מוגדרת.

Vacuum Switch – מפסק ואקום
Switch המיועד לפעול בתחום של לחץ שלילי ביחס ללחץ האטמוספרי.

Differential Pressure – הפרש לחץ
ההפרש בין הלחץ בשתי נקודות. בניטור מסנן מקובל לבחון את הלחץ משני צדדי ה-Filter.

Pressure Drop – מפל לחץ
הירידה בלחץ הנוצרת כאשר האוויר עובר דרך רכיב היוצר התנגדות לזרימה, כגון Filter.

Setpoint / Actuation Point – נקודת הפעלה
ערך הלחץ שבו ה-Switch משנה את מצב המגע החשמלי.

Adjustable Setpoint – נקודת הפעלה מתכווננת
אפשרות לכוון את נקודת ההפעלה של המפסק בהתאם למערכת.

Factory Set – כיוון יצרן
נקודת הפעלה שנקבעת מראש במהלך הייצור בהתאם להגדרת המוצר.

Hysteresis
ההפרש בין נקודת ההפעלה של ה-Switch לבין הנקודה שבה הוא חוזר למצבו הקודם. Hysteresis מסייע למנוע Switching חוזר ומהיר כאשר הלחץ נמצא סמוך ל-Setpoint.

NO – Normally Open
מגע פתוח במצבו הרגיל.

NC – Normally Closed
מגע סגור במצבו הרגיל.

SPST – Single Pole Single Throw
תצורת מגע בסיסית המשמשת לפתיחה או סגירה של מעגל יחיד.

SPDT / SPCO – Single Pole Double Throw / Changeover
מגע מחליף המאפשר מעבר בין שני נתיבים חשמליים.

Gold Contacts – מגעים מצופי זהב
מגעים המתאימים במיוחד ליישומי מתח וזרם נמוכים, בהתאם למפרט הרכיב.

Fume Extraction
מערכת יניקה המיועדת לפנות עשן, אדים וחלקיקים מאזור תהליך או עבודה.

Dust Extraction
מערכת המיועדת לשאיבת אבק וחלקיקים הנוצרים בתהליך תעשייתי.

Filter Clogging
הצטברות חלקיקים במסנן הגורמת לעלייה בהתנגדותו לזרימה ולשינוי בתנאי העבודה של המערכת.

Filter Monitoring
ניטור מצב המסנן באמצעות פרמטר מתאים, כגון Pressure או Differential Pressure, במטרה לזהות צורך בתחזוקה.

Condition-Based Maintenance
תחזוקה המתבצעת בהתאם למצב בפועל של המערכת או הרכיב, ולא רק לפי פרק זמן קבוע.

Pressure Transducer
רכיב הממיר לחץ לאות חשמלי רציף, לדוגמה אות אנלוגי, לצורך מדידה ובקרה.

PLC – Programmable Logic Controller
בקר תעשייתי שיכול לקבל את מצב ה-Pressure Switch כ-Digital Input ולהשתמש בו בלוגיקת המכונה.

HMI – Human Machine Interface
ממשק המפעיל של המכונה. לדוגמה, מסך שעליו ניתן להציג התראת FILTER SERVICE כאשר ה-Switch משנה מצב.

OEM – Original Equipment Manufacturer
בהקשר של מאמר זה – יצרן המשלב את ה-Pressure/Vacuum Switch כחלק מהמכונה או המערכת שהוא מפתח ומייצר.
