שרת AI חדש יכול לצרוך יותר הספק מארון שרתים שלם מלפני עשור. צפיפות ההספק עולה, זרמי ההתנעה גדלים, טמפרטורת העבודה בתוך הארון גבוהה יותר, והדרישות לזמינות כמעט מוחלטת. במציאות הזו, עולה שאלה חשובה: האם מאמ"ת תרמי רגיל עדיין מספק את ההגנה האופטימלית, או שהגיע הזמן לבחון טכנולוגיה אחרת?

אם הייתם פותחים ארון חשמל לפני עשרים שנה, סביר להניח שהייתם רואים מאמ"תים שנועדו להגן על מנועים, תאורה או עומסים פשוטים יחסית. ברוב המקרים, בחירת המאמ"ת התבססה על שני פרמטרים עיקריים: מתח העבודה וזרם העבודה.

המציאות של היום שונה לחלוטין.

מרכזי נתונים (Data Centers), שרתי AI, ציוד רפואי, מערכות תקשורת, מערכות צבאיות ומטענים מהירים לרכב חשמלי פועלים כולם בסביבה חשמלית מורכבת בהרבה. ספקי הכוח המודרניים מכילים קבלים גדולים, מייצרים זרמי התנעה (Inrush Current) גבוהים, פועלים לעיתים בטמפרטורות סביבה קיצוניות ונדרשים לזמינות כמעט מוחלטת.

במציאות כזו, לא תמיד מספיק לבחור מאמ"ת לפי הזרם הנומינלי בלבד.

מהנדסי מערכת נדרשים כיום לשאול שאלות נוספות:

• האם המאמ"ת יתמודד עם זרמי התנעה מבלי לגרום לניתוקים מיותרים?
• האם טמפרטורת הסביבה תשפיע על נקודת הניתוק שלו?
• האם הוא מסוגל לנתק בבטחה גם זרמי קצר גבוהים?
• האם הוא קטן מספיק כדי להשתלב במארזים צפופים מבלי לפגוע בקירור או בניהול הכבלים?

זו בדיוק הסיבה שבשנים האחרונות יותר ויותר יצרני ציוד מקצועי בוחרים במאמ"תים הידראוליים-מגנטיים (Hydraulic-Magnetic Circuit Breakers). לא משום שהם "חדשים" יותר, אלא משום שהתכונות שלהם מתאימות טוב יותר לאתגרים של מערכות החשמל המודרניות.

במאמר זה נבחן מה השתנה בעולם ההגנה החשמלית, מדוע מאמ"תים תרמיים אינם תמיד הבחירה האופטימלית, וכיצד מאמ"תים הידראוליים-מגנטיים נותנים מענה לדרישות של מרכזי נתונים, ציוד רפואי, מערכות צבאיות ויישומים תעשייתיים מתקדמים.

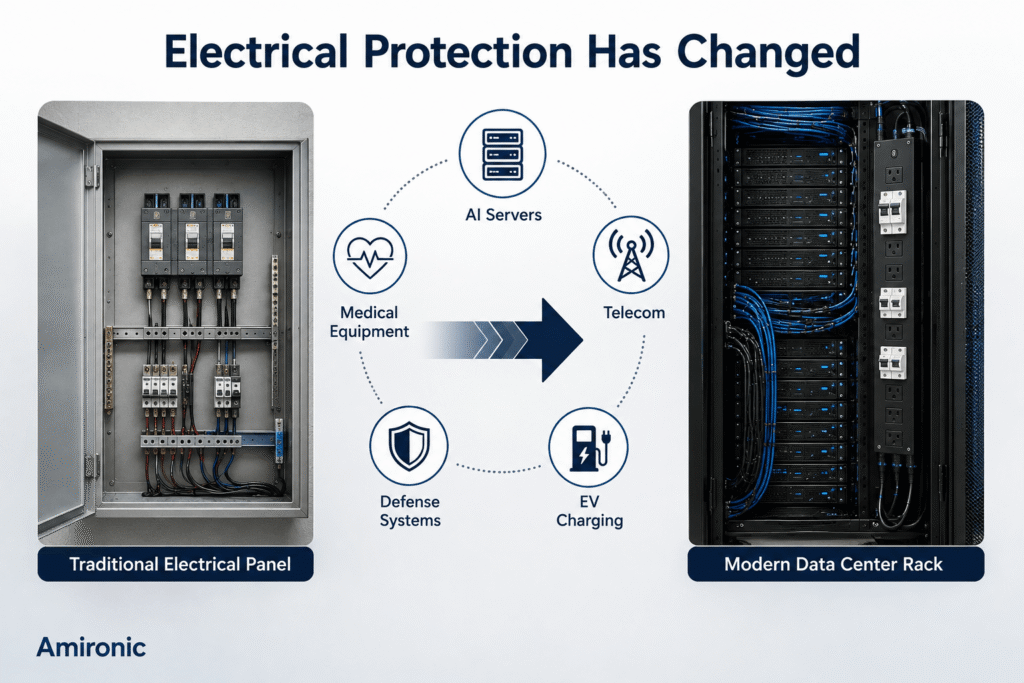

איור 1. עולם ההגנה החשמלית השתנה. המעבר למרכזי נתונים צפופים, שרתי AI ויישומים עתירי הספק מציב דרישות חדשות ממערכות ההגנה החשמליות.

האם מאמ"ת תרמי רגיל עדיין מתאים ל-Data Center?

מאמ"תים תרמיים נמצאים בשימוש כבר עשרות שנים והם מספקים פתרון אמין למגוון רחב של יישומים. במערכות חשמל מסורתיות, שבהן העומסים יציבים יחסית ותנאי הסביבה צפויים, הם ממשיכים להיות בחירה מצוינת.

אולם מרכזי נתונים מודרניים מציבים אתגרים שונים לחלוטין.

ארון שרתים טיפוסי מכיל כיום שרתי AI, מערכות אחסון, מתגי תקשורת וספקי כוח ממותגים בעלי קבלים גדולים. כאשר המערכת מופעלת, כל אותם ספקי כוח עלולים למשוך למשך אלפיות שנייה זרם גבוה משמעותית מזרם העבודה הרגיל. תופעה זו נקראת זרם התנעה (Inrush Current).

מבחינת המאמ"ת, מדובר באתגר לא פשוט. מצד אחד, עליו לאפשר את זרם ההתנעה התקין מבלי לנתק את המערכת. מצד שני, הוא חייב להגיב במהירות במקרה של קצר אמיתי.

לכך מצטרפת בעיה נוספת – הטמפרטורה.

בתוך ארון שרתים צפוף, במיוחד במרכזי נתונים עתירי הספק, טמפרטורת הסביבה עשויה להיות גבוהה משמעותית מטמפרטורת החדר. מאמ"ת תרמי, המבוסס על התחממות של פס דו-מתכתי (Bi-metal), עלול להיות מושפע מטמפרטורת הסביבה. ככל שהארון חם יותר, כך הוא עשוי להגיע לנקודת הניתוק מוקדם יותר. לעומת זאת, בסביבה קרה יותר, זמן הניתוק עשוי להשתנות.

ברוב היישומים זו אינה מהווה בעיה משמעותית. אך כאשר מדובר במערכות שבהן כל ניתוק לא מתוכנן עלול לגרום להשבתת שרתים, לפגיעה בשירותים או לאובדן זמינות, גם שינוי קטן בהתנהגות המאמ"ת הופך לשיקול תכנוני חשוב.

זו אחת הסיבות לכך שבשנים האחרונות יותר ויותר יצרני ציוד למרכזי נתונים בוחנים שימוש במאמ"תים הידראוליים-מגנטיים, שתכונות הפעולה שלהם שונות באופן מהותי ממאמ"תים תרמיים.

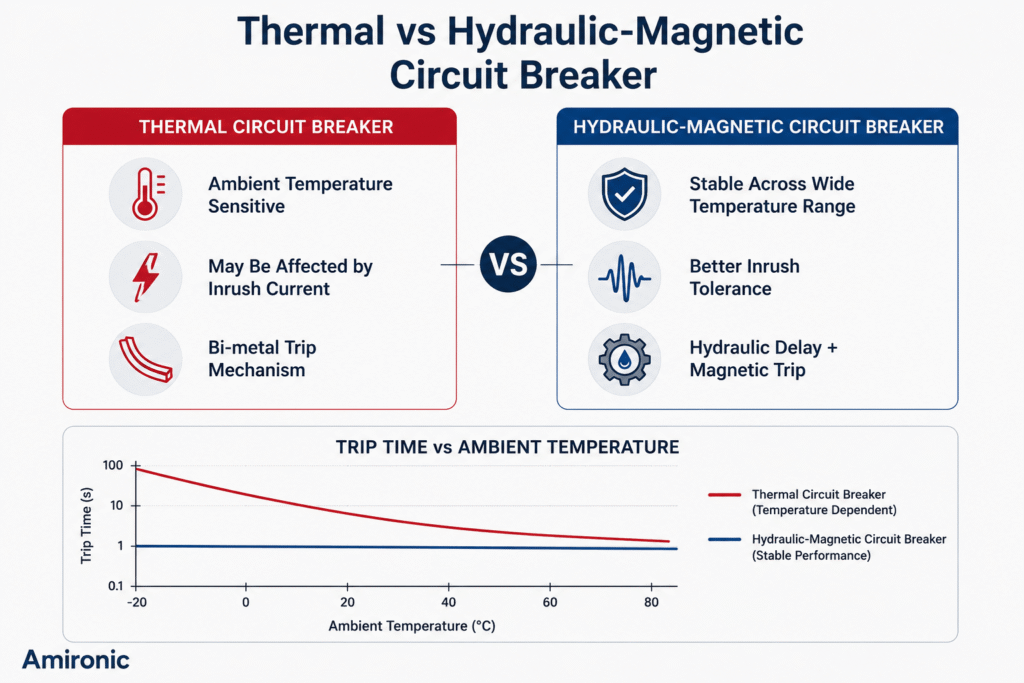

איור 2. השוואה עקרונית בין מאמ"ת תרמי למאמ"ת הידראולי-מגנטי. בעוד שמאמ"ת תרמי עשוי להיות מושפע מטמפרטורת הסביבה ומזרמי התנעה גבוהים, מאמ"ת הידראולי-מגנטי מספק ביצועים יציבים יותר בטווח רחב של טמפרטורות ומתאים במיוחד ליישומים הכוללים ספקי כוח ממותגים, מרכזי נתונים וציוד קריטי.

כיצד פועל מאמ"ת הידראולי-מגנטי?

כדי להבין מדוע מאמ"תים הידראוליים-מגנטיים הפכו לפתרון נפוץ במרכזי נתונים ובמערכות קריטיות, צריך להבין תחילה כיצד הם שונים ממאמ"תים תרמיים.

במאמ"ת תרמי, ההגנה מפני עומס יתר מבוססת על פס דו-מתכתי (Bi-metal). כאשר הזרם גבוה מהערך המתוכנן, הפס מתחמם, מתעוות ובשלב מסוים מפעיל את מנגנון הניתוק.

לעומת זאת, מאמ"ת הידראולי-מגנטי אינו מסתמך על התחממות הפס המתכתי לצורך קביעת זמן הניתוק.

במקום זאת, הוא משלב שני מנגנונים הפועלים יחד:

המנגנון המגנטי מגיב במהירות רבה לזרמי קצר גבוהים ומנתק את המעגל כמעט באופן מיידי כאשר מתרחש קצר.

המנגנון ההידראולי אחראי על ההשהיה בזמן עומס יתר. הוא מבוסס על בוכנה ונוזל הידראולי, אשר שולטים במשך הזמן הנדרש עד להפעלת מנגנון הניתוק.

השילוב בין שני המנגנונים מאפשר להבחין בין שני מצבים שונים לחלוטין:

• קצר אמיתי, המחייב ניתוק מיידי.
• זרם גבוה זמני, כגון זרם התנעה של ספק כוח, שבו אין בהכרח צורך לנתק את המערכת.

כתוצאה מכך, ניתן לתכנן מאמ"ת שיאפשר את זרם ההתנעה התקין של הציוד, אך עדיין יספק הגנה מהירה במקרה של תקלה אמיתית.

יתרון נוסף הוא שהתנהגותו של המנגנון ההידראולי מושפעת הרבה פחות מטמפרטורת הסביבה בהשוואה למנגנון תרמי. עבור מערכות הפועלות בארונות שרתים צפופים, בציוד חיצוני, במערכות צבאיות או במתקני תקשורת, מדובר ביתרון משמעותי מבחינת עקביות הביצועים.

בסופו של דבר, ההבדל בין שתי הטכנולוגיות אינו רק באופן פעולתן, אלא גם ביכולת שלהן להתאים לדרישות של מערכות חשמל מודרניות, שבהן זרמי התנעה גבוהים, צפיפות הספק ותנאי סביבה משתנים הם חלק בלתי נפרד מהתכנון.

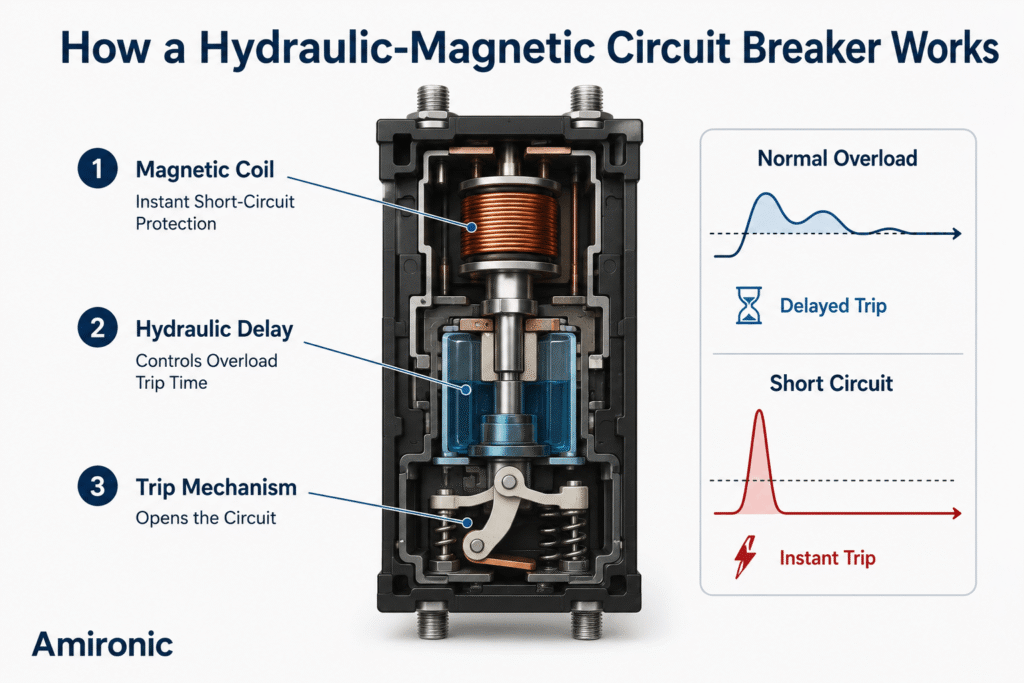

איור 3. במאמ"ת הידראולי-מגנטי, ההגנה מפני קצר וההגנה מפני עומס יתר מבוצעות באמצעות שני מנגנונים נפרדים. הפרדה זו מאפשרת תגובה מהירה לקצר, לצד השהיה מבוקרת בעומסי יתר ועמידות טובה יותר לזרמי התנעה של ספקי כוח מודרניים.

מדוע כל זה חשוב במיוחד במרכזי נתונים?

במרכז נתונים מודרני, מאמ"ת אינו מגן רק על כבל או על שקע חשמלי. לעיתים הוא מגן על שרת AI, מערכת אחסון, מתג תקשורת או ציוד שערכו עשוי להגיע לעשרות ואף למאות אלפי דולרים.

לכן, כל ניתוק לא מתוכנן עלול לגרום להשבתת שירותים, לפגיעה בזמינות המערכת ולהוצאות תפעול משמעותיות.

בשנים האחרונות השתנה גם מבנה ארונות השרתים. אם בעבר ארון הכיל מספר קטן יחסית של שרתים, כיום ניתן למצוא באותו נפח עשרות שרתים, מערכות אחסון, מתגים, יחידות אספקת כוח וציוד תקשורת.

התוצאה היא עלייה משמעותית בצפיפות ההספק (Power Density). יותר ציוד פועל באותו נפח פיזי, צורך יותר זרם ומייצר יותר חום.

במקביל, גם ארכיטקטורת ההזנה החשמלית השתנתה. מערכות רבות עברו מהזנות של 120VAC ו-208/120VAC למתחים של 208VAC Delta, 230VAC ו-240VAC, במטרה להעביר יותר הספק בצורה יעילה יותר. שינוי זה מציב דרישות חדשות גם ממערכות ההגנה החשמליות.

בדיוק מסיבה זו, יצרני PDUs למרכזי נתונים מחפשים מאמ"תים שאינם רק מתאימים לזרם העבודה, אלא גם מסוגלים להתמודד עם זרמי התנעה גבוהים, לספק יכולת ניתוק גבוהה ולהשתלב במארזים קומפקטיים מבלי לפגוע בזרימת האוויר או בניהול הכבלים.

ביישומים כאלה, בחירת המאמ"ת הופכת לחלק בלתי נפרד מתכנון מערכת חלוקת ההספק, ולא רק לבחירה של רכיב הגנה.

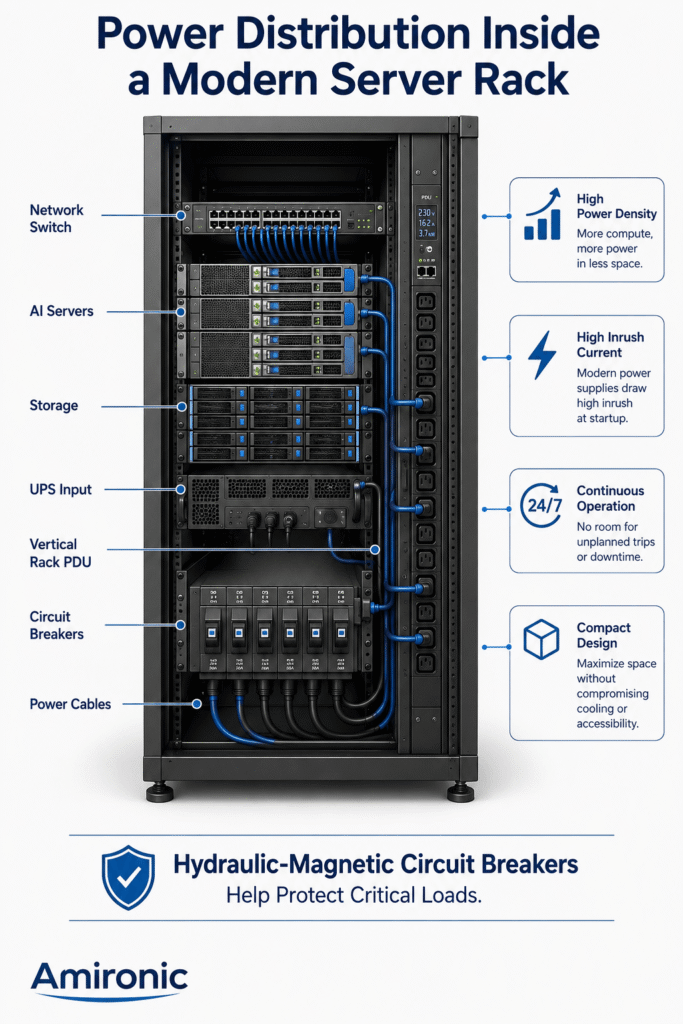

איור 4. Rack PDU מודרני מספק חשמל לשרתי AI, מערכות אחסון, מתגי תקשורת וציוד קריטי נוסף. העלייה בצפיפות ההספק, זרמי ההתנעה והדרישה לזמינות רציפה הופכות את בחירת המאמ"ת לחלק בלתי נפרד מתכנון מערכת חלוקת ההספק.

Rack PDU הוא הרבה יותר ממפצל שקעים

כאשר מסתכלים על Rack PDU בפעם הראשונה, קל לחשוב שמדובר במפצל שקעים ארוך המותקן בתוך ארון השרתים.

בפועל, זהו אחד הרכיבים החשובים ביותר במערכת חלוקת ההספק של מרכז הנתונים.

כל שרת, מערכת אחסון, מתג תקשורת או ציוד עזר מקבל את אספקת החשמל שלו דרך ה-PDU. המשמעות היא שכל תקלה, עומס יתר או קצר עלולים להשפיע על ציוד קריטי שערכו עשוי להגיע למאות אלפי דולרים.

מעבר לחלוקת החשמל עצמה, PDUs מודרניים כוללים לעיתים קרובות יכולות נוספות, כגון:

• ניטור צריכת זרם והספק.
• מדידת מתח.
• חלוקת עומסים בין פאזות.
• התרעות על עומס חריג.
• ניהול מרחוק.
• הגנה על כל ענף או קבוצת יציאות באמצעות מאמ"תים ייעודיים.

ככל שהעומסים בארון גדלים, כך גם עולה החשיבות של הגנה מדויקת לכל ענף הזנה.

במקום שמאמ"ת יחיד יגן על ארון שלם, מערכות רבות מחלקות את ההגנה בין מספר ענפים. כך ניתן לבודד תקלה מקומית מבלי להשבית את שאר הציוד הפועל בארון.

גישה זו משפרת את זמינות המערכת (Availability), מקלה על התחזוקה ומקטינה את הסיכון להשבתה נרחבת בעקבות תקלה בודדת.

זו בדיוק הסיבה שבחירת המאמ"ת אינה מתבצעת עוד רק לפי הזרם הנומינלי. מהנדסי מערכת בוחנים גם את יכולת הניתוק, ההתנהגות מול זרמי התנעה, המידות הפיזיות, שיטת ההתקנה ואפילו את השפעתו על זרימת האוויר בתוך הארון.

במערכות מודרניות, המאמ"ת הוא חלק אינטגרלי מתכנון ה-PDU ולא רכיב שמתווסף בשלב האחרון של הפרויקט.

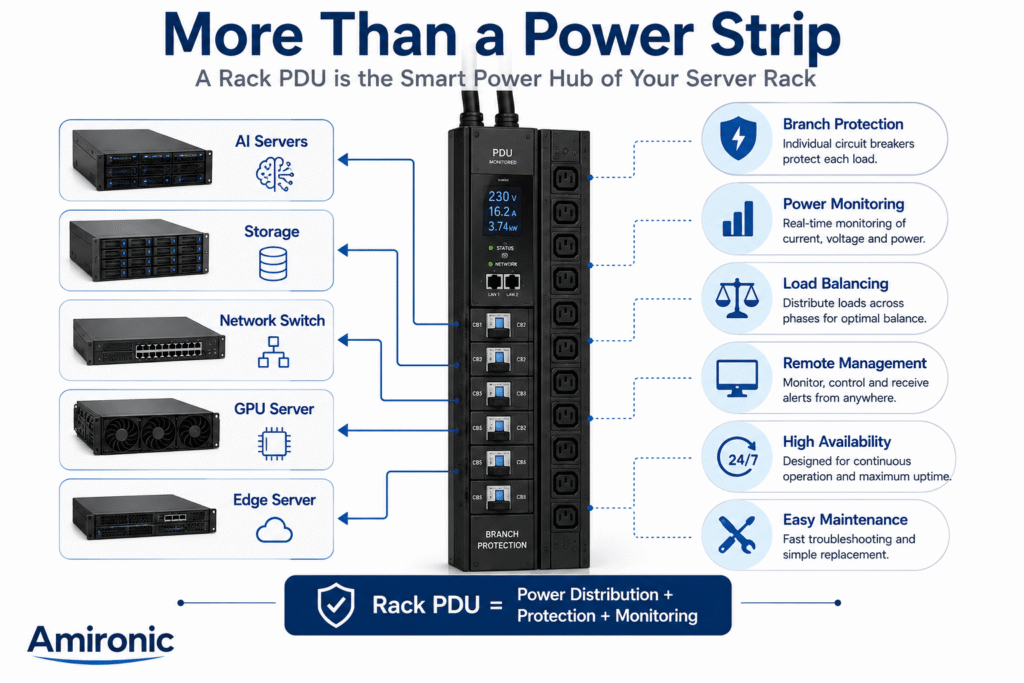

איור 5. בניגוד למפצל שקעים רגיל, Rack PDU הוא מרכז חלוקת ההספק של ארון השרתים. הוא משלב הגנה באמצעות מאמ"תים, ניטור צריכת החשמל, איזון עומסים וניהול המאפשרים הפעלה רציפה ואמינה של מערכות קריטיות.

Interrupting Capacity – הפרמטר שרבים מתעלמים ממנו

כאשר בוחרים מאמ"ת, רוב תשומת הלב מופנית בדרך כלל לזרם הנומינלי.

האם לבחור מאמ"ת של 10A? 16A? 20A? 30A?

אלו כמובן פרמטרים חשובים, אך הם אינם מספרים את כל הסיפור.

קיים פרמטר נוסף, שלעיתים קרובות מקבל פחות תשומת לב, למרות שהוא קריטי לבטיחות המערכת: Interrupting Capacity, או יכולת ניתוק.

יכולת הניתוק מגדירה את זרם הקצר המרבי שהמאמ"ת מסוגל לנתק בבטחה מבלי להינזק או לגרום לסיכון למערכת.

חשוב להבין שיכולת הניתוק אינה קשורה לזרם העבודה השוטף.

לדוגמה, שני מאמ"תים יכולים להיות מדורגים ל-20A, אך אחד מהם יהיה בעל יכולת ניתוק של 1kA, בעוד השני יתוכנן ל-10kA. במהלך עבודה רגילה הם יתפקדו באופן דומה, אך במקרה של קצר משמעותי, ההבדל ביניהם עשוי להיות קריטי.

במרכזי נתונים, שבהם ספקי כוח רבי-עוצמה, מערכות UPS ומקורות אנרגיה נוספים מסוגלים לספק זרמי קצר גבוהים, יכולת הניתוק הופכת לשיקול מרכזי כבר בשלב התכנון.

זו גם אחת הסיבות לכך שיצרני Rack PDU ומערכות חלוקת הספק בוחרים לעיתים קרובות במאמ"תים בעלי יכולת ניתוק של 5kA או 10kA, בהתאם לדרישות היישום.

במילים אחרות, מאמ"ת אינו נבחן רק לפי הזרם שהוא מעביר בזמן עבודה רגילה, אלא גם לפי יכולתו להגן על המערכת כאשר מתרחש התרחיש הקיצוני ביותר – קצר חשמלי.

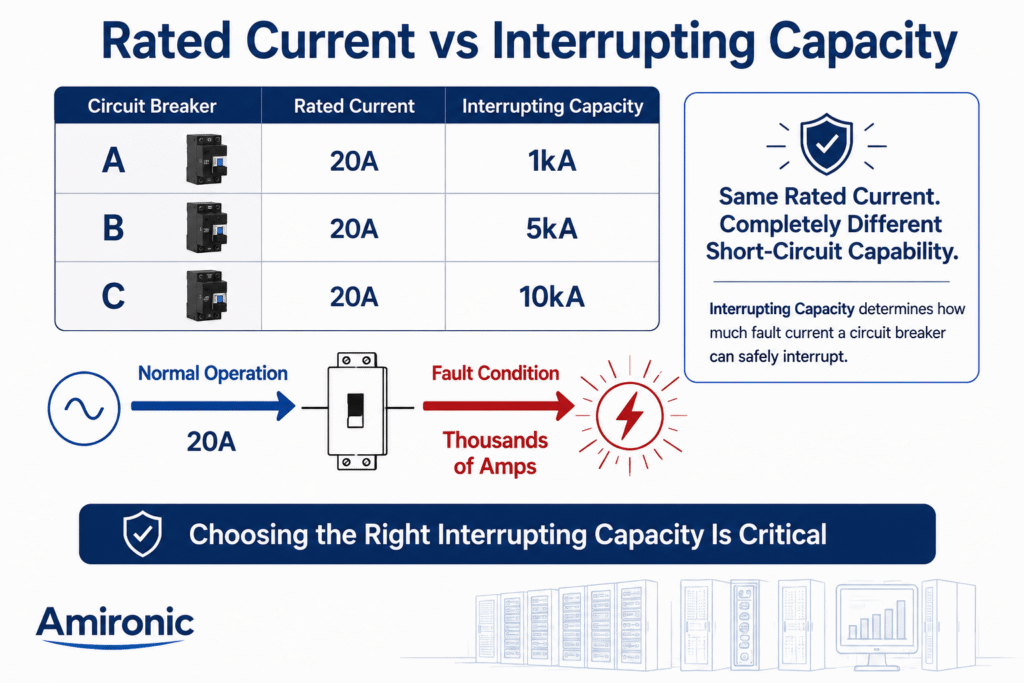

איור 6. שני מאמ"תים בעלי אותו זרם נומינלי (20A) אינם בהכרח מספקים את אותה רמת הגנה במקרה של קצר חשמלי. יכולת הניתוק (Interrupting Capacity) מגדירה את זרם הקצר המרבי שהמאמ"ת מסוגל לנתק בבטחה, ולכן היא מהווה פרמטר קריטי בתכנון מערכות חלוקת הספק במרכזי נתונים וביישומים עתירי הספק.

למה כל מילימטר של המאמ"ת חשוב?

כאשר מתכננים לוח חשמל תעשייתי רגיל, בדרך כלל אין מחסור במקום. לעומת זאת, בתוך Rack PDU של מרכז נתונים, כל מילימטר הופך למשאב יקר.

Rack PDU מודרני מותקן בדרך כלל בצורה אנכית לאורך ארון השרתים, כאשר הוא חולק את אותו חלל עם כבלי הזנה, כבלי תקשורת, ספקי כוח ורכיבים נוספים. ככל שניתן לצמצם את ממדי רכיבי ההגנה, כך ניתן לנצל טוב יותר את נפח הארון.

אך היתרון של מאמ"ת קומפקטי אינו מסתכם רק בחיסכון במקום.

מאמ"ת קטן יותר מאפשר למתכנן המערכת להגדיל את מספר המעגלים המוגנים בתוך אותו PDU, לשפר את ניהול הכבלים ולהפחית את הצפיפות סביב נקודות החיבור. התוצאה היא מערכת מסודרת יותר, קלה יותר לתחזוקה ובעלת נגישות טובה יותר במקרה של החלפת רכיב או הרחבת המערכת.

גם זרימת האוויר מושפעת מכך.

במרכזי נתונים, מערכות הקירור מתוכננות בקפידה כדי לפנות את החום הנפלט מהשרתים. כל רכיב המותקן בתוך הארון עלול להשפיע על מעבר האוויר. לכן, תכנון קומפקטי של ה-PDU ושל המאמ"תים המשולבים בו מסייע לשמור על זרימת אוויר יעילה ולהקטין את הסיכון להיווצרות אזורים חמים (Hot Spots).

בנוסף, תכנון קומפקטי מעניק למהנדסים גמישות רבה יותר. ניתן לשלב מספר גדול יותר של יציאות, להוסיף יכולות ניטור או להגדיל את מספר ענפי ההגנה, מבלי להגדיל את ממדי ה-PDU עצמו.

זו אחת הסיבות לכך שיצרני Rack PDU בוחנים לא רק את המאפיינים החשמליים של המאמ"ת, אלא גם את המידות הפיזיות שלו, שיטת ההתקנה, הנגישות לתחזוקה והיכולת להשתלב במערכות בעלות צפיפות הספק גבוהה.

בסופו של דבר, במרכז נתונים מודרני, גם כמה מילימטרים בודדים יכולים להשפיע על תכנון הארון כולו.

כיצד לבחור מאמ"ת ל-Rack PDU?

בחירת מאמ"ת למרכז נתונים אינה מסתכמת בהתאמת הזרם הנומינלי. מאמ"ת שעובד היטב ביישום אחד עשוי להיות בחירה פחות מתאימה ביישום אחר, גם אם שני המעגלים פועלים באותו זרם.

במהלך תכנון Rack PDU, מהנדסי מערכת בוחנים מספר פרמטרים המשפיעים על אמינות, בטיחות וזמינות המערכת לאורך שנים.

1. מתח העבודה (Operating Voltage)

השלב הראשון הוא לוודא שהמאמ"ת מתאים למתח ההזנה של המערכת. כיום ניתן למצוא במרכזי נתונים מערכות הפועלות במתחים שונים, כגון 208VAC, ‏230VAC ו-240VAC, ולכן חשוב לבחור מאמ"ת המאושר למתח העבודה המתאים.

2. זרם נומינלי (Rated Current)

הזרם הנומינלי נקבע בהתאם לעומס המתוכנן, אך אין לבחור אותו בדיוק לפי זרם העבודה הרציף. יש לקחת בחשבון מקדם ביטחון, דרישות התקן ואופי העומס, כדי למנוע ניתוקים מיותרים במהלך עבודה רגילה.

3. יכולת ניתוק (Interrupting Capacity)

כפי שראינו בפרק הקודם, זהו אחד הפרמטרים החשובים ביותר. המאמ"ת חייב להיות מסוגל לנתק בבטחה את זרם הקצר המרבי שעלול להופיע במערכת. בחירה ביכולת ניתוק נמוכה מדי עלולה לסכן את הציוד ואת בטיחות המערכת.

4. זרמי התנעה (Inrush Current)

ספקי כוח ממותגים, שרתי AI ומערכות אחסון עלולים למשוך זרם גבוה מאוד בזמן ההפעלה, אף שהוא נמשך זמן קצר בלבד. מאמ"ת שאינו מתאים לזרמי התנעה כאלה עלול לגרום לניתוקים מיותרים (False Trips), למרות שאין כל תקלה במערכת.

5. עקומת הניתוק (Trip Curve)

לא כל עומס מתנהג באותו אופן. מנועים, ספקי כוח, ציוד אלקטרוני ומערכות UPS דורשים לעיתים עקומות ניתוק שונות. התאמת עקומת הניתוק ליישום מסייעת לשלב בין הגנה מהירה לבין מניעת ניתוקים לא רצויים.

6. ממדים ושיטת התקנה

ב-Rack PDU המקום מוגבל. לכן יש לוודא שהמאמ"ת מתאים מבחינת עומק, רוחב, שיטת ההתקנה ונגישות התחזוקה. לעיתים, תכנון קומפקטי מאפשר להוסיף מעגלים מוגנים נוספים מבלי להגדיל את ממדי ה-PDU.

7. אישורים ותקנים

במערכות קריטיות חשוב לבחור מאמ"תים העומדים בתקנים הרלוונטיים ליישום, כגון UL 489 או תקנים נוספים הנדרשים על ידי יצרן הציוד או דרישות הלקוח.

Checklist לבחירת מאמ"ת ל-Rack PDU

לפני בחירת המאמ"ת, מומלץ לוודא את הנקודות הבאות:

✓ מתח העבודה מתאים למערכת.
✓ הזרם הנומינלי מתאים לעומס המתוכנן.
✓ יכולת הניתוק גבוהה מספיק לזרם הקצר האפשרי.
✓ המאמ"ת מתאים לזרמי ההתנעה של הציוד.
✓ עקומת הניתוק מתאימה ליישום.
✓ המידות הפיזיות מתאימות ל-PDU.
✓ שיטת ההתקנה תואמת את דרישות היצרן.
✓ המאמ"ת עומד בתקנים הנדרשים.

בחירה נכונה כבר בשלב התכנון יכולה לצמצם תקלות, לשפר את זמינות המערכת ולהקל על התחזוקה לאורך כל חיי המוצר.

דוגמאות לפתרונות מסדרת Airpax

לא כל Rack PDU מתוכנן באותו אופן. ישנם יישומים שבהם הדגש הוא על יכולת ניתוק גבוהה, אחרים דורשים עומק התקנה מינימלי, ובמקרים מסוימים נדרש שילוב בין מספר דרישות במקביל.

לשם כך פיתחה Sensata מספר סדרות של מאמ"תים הידראוליים-מגנטיים המיועדים במיוחד ליישומי חלוקת הספק במרכזי נתונים, מערכות תקשורת וציוד תעשייתי מתקדם.

LEJ Series

סדרת LEJ מיועדת ליישומים שבהם נדרשים ביצועים גבוהים, יכולת ניתוק של עד 10kA, זרמים של עד 30A והתאמה למערכות הפועלות במתחים של עד 277VAC לכל קוטב. הסדרה פותחה עבור יישומים קריטיים כגון Rack PDUs, ציוד תקשורת ומערכות חלוקת הספק תעשייתיות.

LEJA Series

סדרת LEJA מבוססת על פלטפורמת LEJ, אך מציעה גרסת Low Depth. לפי נתוני היצרן, עומק ההתקנה קטן בכ-31% בהשוואה ל-LEJ הסטנדרטי, מבלי לשנות את ביצועי ההגנה או את ממשקי ההתקנה. תכונה זו מאפשרת לתכנן PDUs קומפקטיים יותר ולפנות מקום נוסף לכבלים ולזרימת אוויר.

LEX Series

כאשר המקום מוגבל במיוחד, סדרת LEX מספקת פתרון קומפקטי עוד יותר. עומק המאמ"ת הוא כ-39.6 מ"מ בלבד, לעומת כ-52.6 מ"מ בסדרת LEJ, והוא זמין גם בגרסאות של 5kA ו-10kA. בנוסף, קיימות גרסאות עם מוליכי נחושת מלאים להפחתת ההתנגדות החשמלית, יתרון חשוב במערכות בעלות זרמים גבוהים.

השוואה בין הסדרות

חשוב להדגיש שאין כאן סדרה "טובה יותר" באופן מוחלט. הבחירה תלויה בדרישות התכנון של המערכת. לעיתים יכולת הניתוק היא הפרמטר המרכזי, ולעיתים דווקא המקום הפנוי בתוך ה-PDU או נתיב הכבלים הם שמכתיבים את הבחירה.

Case Study – תכנון Rack PDU למרכז נתונים

נניח שיצרן Rack PDU מפתח יחידת חלוקת הספק חדשה עבור ארונות שרתים עתירי הספק.

דרישות המערכת כוללות:

• מתח עבודה של 230VAC.
• זרמים של עד 30A לכל ענף.
• שרתי AI הכוללים ספקי כוח בעלי זרמי התנעה גבוהים.
• דרישה ליכולת ניתוק של 10kA.
• מקום התקנה מוגבל בתוך ה-PDU.
• שמירה על זרימת אוויר יעילה וניהול כבלים מסודר.

בשלב הראשון, המהנדסים בוחנים את הזרם הנומינלי ויכולת הניתוק. לאחר מכן הם בודקים את זרמי ההתנעה של ספקי הכוח ואת מאפייני עקומת הניתוק, כדי למנוע ניתוקים מיותרים בזמן הפעלת השרתים.

לבסוף, נכנסים גם השיקולים המכניים. אם המקום מאפשר זאת, ניתן לבחור בסדרת LEJ. כאשר נדרש לחסוך מקום ולצמצם את חדירת ה-PDU אל תוך ארון השרתים, סדרות LEJA או LEX עשויות להתאים יותר, הודות למבנה הקומפקטי שלהן.

הדוגמה הזו ממחישה כי בחירת מאמ"ת במרכז נתונים אינה מבוססת על זרם העבודה בלבד. היא משלבת שיקולים חשמליים, מכניים ותרמיים, במטרה להבטיח מערכת בטוחה, אמינה וקלה לתחזוקה לאורך שנים.

סיכום

במשך שנים רבות, בחירת מאמ"ת התבססה בעיקר על שני פרמטרים: מתח העבודה והזרם הנומינלי. עבור מערכות חשמל מסורתיות, גישה זו הייתה מספקת ברוב המקרים.

אולם מרכזי הנתונים של היום מציבים אתגרים חדשים. שרתי AI, ספקי כוח ממותגים, זרמי התנעה גבוהים, צפיפות הספק הולכת וגדלה, דרישות לזמינות רציפה ומקום התקנה מוגבל מחייבים הסתכלות רחבה יותר על מערכת ההגנה החשמלית.

כפי שראינו לאורך המאמר, מאמ"ת הידראולי-מגנטי מציע מספר יתרונות משמעותיים ביישומים מסוג זה. הוא מושפע פחות מטמפרטורת הסביבה, מסוגל להתמודד טוב יותר עם זרמי התנעה, זמין בגרסאות בעלות יכולת ניתוק גבוהה ומאפשר תכנון קומפקטי המתאים ל-Rack PDUs ולמערכות חלוקת הספק מודרניות.

חשוב להדגיש שאין פתרון אחד המתאים לכל מערכת. גם כיום קיימים יישומים רבים שבהם מאמ"ת תרמי הוא הבחירה הנכונה. ההחלטה צריכה להתבסס על מאפייני המערכת, תנאי העבודה, דרישות הבטיחות ואילוצי התכנון.

המסר המרכזי הוא פשוט: בעולם של מרכזי נתונים וציוד עתיר הספק, בחירת מאמ"ת אינה מסתכמת עוד בזרם הנומינלי. מהנדסי מערכת צריכים להביא בחשבון גם את זרמי ההתנעה, יכולת הניתוק (Interrupting Capacity), טמפרטורת הסביבה, ממדי ההתקנה, עקומת הניתוק ודרישות הזמינות של המערכת.

בחירה נכונה כבר בשלב התכנון יכולה לשפר את אמינות המערכת, לצמצם ניתוקים לא מתוכננים, להקל על התחזוקה ולסייע בהבטחת פעולה רציפה של הציוד הקריטי עליו נשענים מרכזי הנתונים המודרניים.

🧩 קריאה נוספת והעמקה
כדי להבין לעומק את ההבדלים בין טכנולוגיות ההגנה, את התנהגות המפסקים בתנאי אמת, ואת הבחירה ההנדסית הנכונה למערכות קריטיות – מומלץ לעיין במאמרים הבאים:

• מפסקים לפי תקן MIL-PRF-39019: מדריך לבחירה, עקומות ניתוק ויישומים קריטיים בתעופה ובביטחון
• למה MIL-STD-39019 עדיין קובע
• עקומות ניתוק (Trip Curves) במפסקים הידראוליים-מגנטיים
• הגנת כוח בפלטפורמות קרקעיות צבאיות: יציבות חשמלית בתנאי רעידות, הלם ומערכות 28V
• סדרת Airpax AP: ההיגיון ההנדסי מאחורי מפסק הידראולי-מגנטי שהפך לסטנדרט צבאי
• מפסקים הידראוליים-מגנטיים לעומת מפסקים תרמיים: מדוע מערכות צבאיות מעדיפות הגנה מגנטית יציבה
• מפסקי Airpax מסדרת IULN ו-IUGN: הגנה הידראולית-מגנטית אטומה לפאנל לפי MIL-PRF-55629
• כיצד מהנדסים בוחרים בין מפסקי Airpax מסדרת AP, סדרות IUL / IUG ומפסקים מסחריים
• SNAPAK – כאשר הגנת מעגלים הופכת לחלק מממשק המשתמש
• מאמ"תים לפס DIN – מה ההבדל בין פתרון תעשייתי אמיתי לבין MCB סטנדרטי
• מהנדסים עדיין בוחרים במפסקי MIL-PRF-39019 במערכות צבאיות חדשות – ויש לכך סיבה טובה
• למה מפסק 10A לא תמיד מתאים לעומס של 10A
• שמירה על רציפות הפעילות במרכזי נתונים: תפקידם של מפסקי ההגנה
• מפסק אוטומטי או רכיב בקרה? למה במערכות ביטחוניות Circuit Breaker הוא כבר לא רק רכיב הגנה
• דליפת זרם של 30mA עלולה להשבית אלפי GPUs – כך מתכננים הגנת Ground Fault למערכות CDU במרכזי נתונים
• מה אפשר ללמוד ממפסקי Circuit Breaker בני 40 שנה שעדיין עובדים?
• למה חלוקת ההספק הצבאית הופכת לשדה הקרב החדש

שאלות נפוצות (FAQ)

האם מאמ"ת הידראולי-מגנטי תמיד עדיף על מאמ"ת תרמי?

לא. לכל טכנולוגיה יש יתרונות ותחומי יישום מתאימים. מאמ"ת תרמי הוא פתרון מצוין עבור יישומים רבים. עם זאת, במערכות הכוללות זרמי התנעה גבוהים, טמפרטורות סביבה משתנות או דרישות זמינות גבוהות, מאמ"ת הידראולי-מגנטי עשוי להיות הבחירה המתאימה יותר.

מהו Inrush Current ולמה הוא חשוב?

Inrush Current הוא זרם התנעה רגעי המופיע בעת הפעלת ציוד חשמלי, במיוחד ספקי כוח ממותגים, שרתי AI, מערכות UPS ומערכות אחסון. אם המאמ"ת אינו מתאים לזרמים אלה, הוא עלול לנתק את המעגל למרות שאין תקלה אמיתית.

מה ההבדל בין זרם נומינלי (Rated Current) לבין יכולת ניתוק (Interrupting Capacity)?

הזרם הנומינלי הוא הזרם הרציף שהמאמ"ת מיועד להעביר. לעומת זאת, יכולת הניתוק (Interrupting Capacity) מגדירה את זרם הקצר המרבי שהמאמ"ת מסוגל לנתק בבטחה. אלו שני פרמטרים שונים, ושניהם חיוניים בבחירת מאמ"ת.

מדוע מרכזי נתונים דורשים לעיתים מאמ"תים בעלי יכולת ניתוק של 10kA?

במרכזי נתונים קיימים מקורות אנרגיה רבי-עוצמה, כגון מערכות UPS וספקי כוח גדולים, העלולים לייצר זרמי קצר גבוהים. לכן, ביישומים רבים נדרשת יכולת ניתוק גבוהה יותר כדי להבטיח הגנה בטוחה במקרה של תקלה.

למה חשוב שמאמ"ת יהיה קומפקטי?

ב-Rack PDU המקום מוגבל מאוד. מאמ"ת בעל עומק התקנה קטן מאפשר לשפר את ניהול הכבלים, לשמור על זרימת אוויר יעילה, להקל על התחזוקה ואף להגדיל את מספר המעגלים המוגנים בתוך אותו מארז.

האם טמפרטורת הסביבה משפיעה על פעולת המאמ"ת?

במאמ"תים תרמיים, טמפרטורת הסביבה עשויה להשפיע על זמן הניתוק, משום שהם פועלים באמצעות פס דו-מתכתי המתחמם תחת עומס. מאמ"תים הידראוליים-מגנטיים מושפעים פחות מטמפרטורת הסביבה, ולכן מספקים התנהגות עקבית יותר ביישומים שבהם תנאי הסביבה משתנים.

מהו Rack PDU?

Rack PDU (Power Distribution Unit) הוא רכיב חלוקת ההספק המותקן בתוך ארון השרתים. מעבר לחלוקת החשמל, PDUs מודרניים עשויים לכלול הגנה באמצעות מאמ"תים, ניטור צריכת אנרגיה, איזון עומסים וניהול מרחוק, ולכן הם מהווים חלק מרכזי בתכנון מערכות חלוקת ההספק במרכזי נתונים.

אילו פרמטרים חשוב לבדוק לפני שבוחרים מאמ"ת ל-Rack PDU?

מומלץ לבחון את מתח העבודה, הזרם הנומינלי, יכולת הניתוק, זרמי ההתנעה, עקומת הניתוק, מספר הקטבים, ממדי ההתקנה, התקנים הנדרשים והתאמת המאמ"ת ליישום הספציפי. בחירה נכונה משלבת שיקולים חשמליים, מכניים ותפעוליים, ולא רק את ערך הזרם הנומינלי.

מושגים שכדאי להכיר

Circuit Breaker (מאמ"ת) – התקן הגנה חשמלי המנתק את המעגל באופן אוטומטי במקרה של עומס יתר או קצר חשמלי, ומאפשר חיבור מחדש לאחר תיקון התקלה.

Hydraulic-Magnetic Circuit Breaker (מאמ"ת הידראולי-מגנטי) – מאמ"ת שבו ההגנה מפני קצר מתבצעת באמצעות מנגנון מגנטי, בעוד שההשהיה בעומס יתר נשלטת באמצעות מנגנון הידראולי. מבנה זה מספק התנהגות עקבית יותר בטווח רחב של טמפרטורות ומתאים לזרמי התנעה גבוהים.

Thermal Circuit Breaker (מאמ"ת תרמי) – מאמ"ת המבוסס על פס דו-מתכתי (Bi-metal), אשר מתחמם ומתעוות בעת עומס יתר עד להפעלת מנגנון הניתוק.

Inrush Current (זרם התנעה) – זרם רגעי גבוה המופיע בעת הפעלת ציוד חשמלי, במיוחד ספקי כוח ממותגים, מערכות UPS, שרתי AI ומערכות אחסון.

False Trip (ניתוק שווא) – ניתוק של המאמ"ת למרות שלא קיימת תקלה אמיתית, לדוגמה בעקבות זרם התנעה גבוה או בחירה לא מתאימה של עקומת הניתוק.

Rated Current (זרם נומינלי) – הזרם הרציף שהמאמ"ת מתוכנן להעביר בתנאי עבודה תקינים.

Interrupting Capacity (יכולת ניתוק) – זרם הקצר המרבי שהמאמ"ת מסוגל לנתק בבטחה מבלי להינזק או לסכן את המערכת. ערך זה אינו זהה לזרם הנומינלי.

Short Circuit (קצר חשמלי) – תקלה שבה נוצר מסלול בעל התנגדות נמוכה מאוד, הגורם לזרם גבוה במיוחד המחייב ניתוק מיידי של המעגל.

Trip Curve (עקומת ניתוק) – מאפיין המתאר את הקשר בין גודל הזרם לבין הזמן הדרוש למאמ"ת לנתק את המעגל.

Rack PDU (Rack Power Distribution Unit) – יחידת חלוקת הספק המותקנת בתוך ארון שרתים ומספקת חשמל לעומסים השונים. במערכות מתקדמות היא כוללת גם הגנה, ניטור ולעיתים יכולות ניהול מרחוק.

Power Density (צפיפות הספק) – כמות ההספק החשמלי המנוצלת ביחס לנפח או לשטח נתון. במרכזי נתונים מודרניים צפיפות ההספק הולכת וגדלה.

Airflow (זרימת אוויר) – תנועת האוויר בתוך ארון השרתים לצורך קירור הציוד. רכיבים קומפקטיים מסייעים לשמור על זרימת אוויר יעילה.

Cable Management (ניהול כבלים) – תכנון וסידור הכבלים באופן המשפר את התחזוקה, מפחית עומסים מכניים ושומר על זרימת אוויר תקינה.

UL 489 – תקן אמריקאי למאמ"תים המיועדים להגנה על מעגלי חלוקת הספק (Branch Circuit Protection), הנפוץ במערכות תעשייתיות, מסחריות ובמרכזי נתונים.

Availability (זמינות מערכת) – היכולת של מערכת להמשיך לפעול באופן רציף עם מינימום השבתות לא מתוכננות.

Hot Spot (אזור חם) – אזור בתוך ארון שרתים שבו הטמפרטורה גבוהה משמעותית מהסביבה עקב זרימת אוויר לא מספקת או צפיפות ציוד גבוהה.
