איך יודעים שמערכת קירור נוזלי באמת עובדת? לחץ וטמפרטורה מספרים את הסיפור

במערכות עתירות הספק, קירור כבר מזמן אינו רק מאוורר וצלעות קירור.

שרתי AI, מערכות מכ"ם ולוחמה אלקטרונית, מחשבי משימה, ממירי הספק, סוללות ומערכות הנעה חשמליות מייצרים כמויות חום גדולות בשטח קטן. ככל שצפיפות ההספק עולה, כך גדל השימוש ב-Liquid Cooling – מערכת שבה נוזל קירור מעביר את החום מהרכיבים אל מחליף חום, Radiator או יחידת קירור מרכזית.

אבל כאן עולה שאלה חשובה:

איך אנחנו יודעים שמערכת הקירור באמת עובדת כמו שתוכננה?

מדידת טמפרטורה בלבד נותנת לנו רק חלק מהתמונה.

אם הטמפרטורה עלתה, אנחנו יודעים שיש בעיה. אבל לעיתים אנחנו מגלים אותה רק לאחר שהבעיה כבר השפיעה על האלקטרוניקה.

שינוי בלחץ, לעומת זאת, יכול לספק מידע על מה שקורה בתוך מעגל הקירור עוד לפני שהמערכת מגיעה לטמפרטורה קריטית.

משאבה שמאבדת ביצועים, חסימה חלקית בצינור, פילטר שנאטם, ירידה בכמות הנוזל או שינוי בהתנגדות לזרימה יכולים כולם להשפיע על פרופיל הלחצים של המערכת.

לכן במערכת קירור מתקדמת השאלה אינה רק:

"כמה חם הנוזל?"

אלא גם:

"מה הלחץ שלו, והאם הוא משתנה כפי שאנחנו מצפים?"

לחץ וטמפרטורה הם שני צדדים של אותה מערכת

ניקח מעגל קירור נוזלי פשוט:

נוזל הקירור יוצא מהמשאבה, עובר דרך Cold Plate או מחליף חום הצמוד לרכיב שמייצר חום, סופג את האנרגיה התרמית וחוזר למערכת הקירור.

בתוך הלולאה הזאת אנחנו רוצים לדעת לפחות שני דברים:

Pressure – האם המשאבה מייצרת את הלחץ הצפוי והאם קיימת התנגדות חריגה לזרימה.

Temperature – כמה חום הנוזל אסף ומה קורה למצב התרמי של המערכת.

כל אחד מהנתונים חשוב בפני עצמו.

אבל כאשר מודדים אותם יחד, באותה מערכת ולעיתים אפילו באותה נקודת מדידה, אפשר לקבל תמונה הרבה יותר שימושית.

לדוגמה, עלייה בטמפרטורה כאשר הלחץ נשאר יציב יכולה להצביע על מצב שונה לחלוטין מעלייה בטמפרטורה שמופיעה יחד עם שינוי משמעותי בלחץ.

במערכת קריטית, ההבדל הזה יכול להיות בדיוק ההבדל בין:

"המערכת חמה"

לבין:

"למה המערכת מתחממת?"

וזה כבר מידע שאפשר להשתמש בו לצורך בקרה, אבחון תקלות והגנה על המערכת.

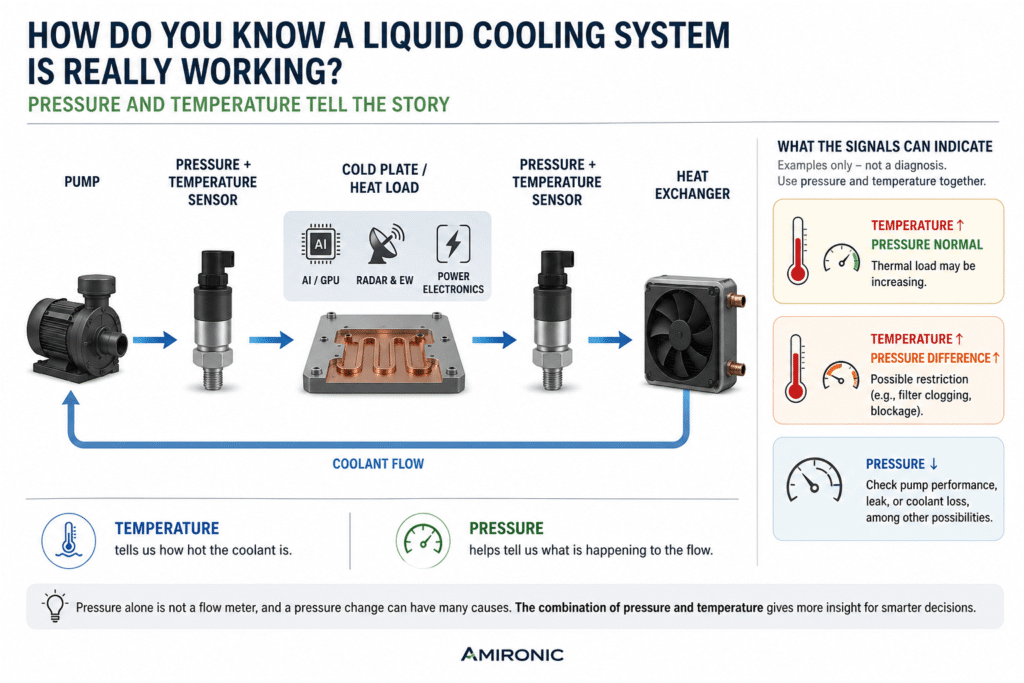

איור 1: לחץ וטמפרטורה יחד מספקים תמונה מלאה יותר של מצב מערכת הקירור.

כשהטמפרטורה עולה, הבעיה אולי התחילה קודם

טמפרטורה היא אחד המדדים החשובים ביותר במערכת קירור, אבל היא לא תמיד מספרת לנו למה התרחש השינוי.

נניח שטמפרטורת נוזל הקירור מתחילה לעלות. הסיבה יכולה להיות פשוטה – העומס התרמי גדל. אבל היא יכולה להיות קשורה גם לירידה בביצועי המשאבה, לחסימה חלקית, לאיבוד נוזל או לשינוי אחר במעגל הקירור.

כאן מדידת הלחץ מוסיפה שכבה נוספת של מידע.

כאשר עוקבים לאורך זמן אחר Pressure ו-Temperature יחד, אפשר לבחון לא רק אם אחד הפרמטרים עבר סף מסוים, אלא גם האם ההתנהגות של מערכת הקירור השתנתה.

לדוגמה, מערכת שעובדת במשך זמן רב עם פרופיל מסוים של לחץ וטמפרטורה ומתחילה בהדרגה לסטות ממנו יכולה לספק אינדיקציה לכך שמשהו משתנה, גם אם הטמפרטורה עדיין נמצאת בתחום המותר.

חשוב להדגיש: Pressure Sensor אינו Flow Meter, ושינוי בלחץ לבדו אינו מאפשר לקבוע בוודאות מה התקלה. לחץ יכול להשתנות מסיבות שונות ותמיד יש לבחון אותו כחלק ממכלול הנתונים של המערכת.

אבל בדיוק כאן נמצא היתרון בשילוב המדידות.

במקום לקבל רק אזעקה של:

"הטמפרטורה גבוהה מדי"

אפשר לקבל תמונה רחבה יותר ולשאול מוקדם יותר:

"האם מערכת הקירור עדיין מתנהגת כפי שאנחנו מצפים ממנה?"

ב-Data Center זו שאלה של זמינות. במערכת צבאית זו יכולה להיות שאלה של המשימה

הצורך הזה אינו ייחודי לשרתי AI.

אותו עיקרון קיים בכל מערכת שבה אלקטרוניקה עתירת הספק תלויה במעגל קירור נוזלי.

ב-Data Center אלה יכולים להיות GPU, מעבדים ומאיצי AI המחוברים ל-Cold Plates ול-CDU.

במערכת מכ"ם או לוחמה אלקטרונית אלה יכולים להיות מגברי RF ויחידות הספק שפועלים תחת עומסים גבוהים.

ברכב צבאי אלה יכולים להיות מחשבי משימה, ממירי הספק, מערכות הנעה חשמליות או מערכות אגירת אנרגיה.

וב-UAV או UGV, שבהם המקום והמשקל מוגבלים, מערכת הקירור עצמה צריכה להיות קטנה ויעילה ככל האפשר.

בכל המקרים האלה קיימת אותה שרשרת בסיסית:

נוצר חום -> נוזל הקירור אוסף אותו -> המשאבה מניעה את הנוזל -> החום מועבר החוצה.

תקלה באחד השלבים עלולה בסופו של דבר להתבטא בעליית טמפרטורה.

השאלה המעניינת היא האם ניתן לקבל אינדיקציה מוקדמת יותר, לפני שהטמפרטורה עצמה הופכת לבעיה.

ומה אם אפשר למדוד את שניהם מאותה נקודה?

באופן מסורתי ניתן למדוד לחץ וטמפרטורה באמצעות שני חיישנים נפרדים.

אבל קיימת גם אפשרות אחרת: Combined Pressure and Temperature Transducer.

חיישן כזה מאפשר לקבל שתי מדידות מאותה נקודה במערכת, באמצעות מכלול אחד.

לגישה הזאת יכולים להיות כמה יתרונות, במיוחד כאשר המקום מוגבל: פחות נקודות התקנה, פחות חיווט, פחות חדירות למערכת וצמצום מספר הרכיבים הנדרשים.

ויש גם יתרון נוסף שאינו רק מכני.

כאשר הלחץ והטמפרטורה נמדדים באותה נקודה פיזית, מערכת הבקרה מקבלת שני פרמטרים המתארים את התנאים באותו מקום ובאותו זמן.

במערכות קומפקטיות, ניידות או עתירות הספק, זה יכול להיות פתרון מעניין במיוחד.

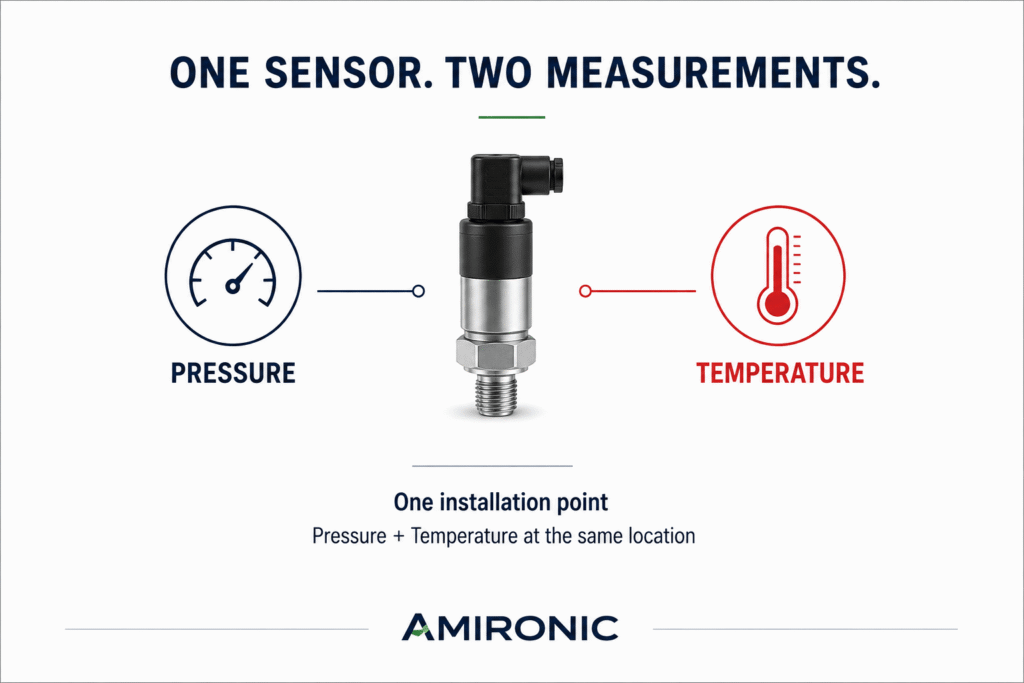

איור 2: חיישן משולב מאפשר למדוד לחץ וטמפרטורה מאותה נקודה במערכת, תוך צמצום מספר החיישנים ונקודות ההתקנה

פחות חיישנים, פחות חיבורים, פחות נקודות כשל

במערכת קירור נוזלי, לכל רכיב שמוסיפים יש משמעות.

חיישן נוסף דורש נקודת התקנה נוספת, חיבור מכני נוסף וחיווט נוסף. במערכות קטנות וצפופות, המקום עצמו יכול להפוך למשאב יקר. במערכות ניידות, גם משקל ומספר החיבורים מקבלים חשיבות.

לכן חיישן משולב של Pressure + Temperature אינו רק דרך נוחה לקבל שני נתונים.

הוא יכול גם לפשט את הארכיטקטורה של המערכת.

במקום להתקין חיישן לחץ בנקודה אחת וחיישן טמפרטורה בנקודה אחרת, ניתן במקרים המתאימים למדוד את שני הפרמטרים מאותה נקודה פיזית.

היתרון בולט במיוחד כאשר רוצים לבצע מדידה במספר מקומות לאורך מעגל הקירור. לדוגמה, לפני ואחרי רכיב שמייצר חום, או בנקודות שונות סביב המשאבה ומחליף החום.

כך אפשר להתחיל לבנות לא רק מערכת הגנה, אלא גם תמונה של מה שקורה לנוזל בזמן שהוא מתקדם לאורך מעגל הקירור.

לא רק Data Centers

הצמיחה של AI הפכה את Liquid Cooling לנושא חם בעולם ה-Data Centers, אבל הבעיה ההנדסית עצמה רחבה הרבה יותר.

במערכת מכ"ם, למשל, יחידות RF ו-Power Electronics עשויות לייצר עומסי חום משמעותיים. ברכב צבאי יכולים לפעול במקביל מחשבי משימה, מערכות תקשורת, ממירי הספק, מערכות EW ויחידות נוספות, לעיתים בתנאי סביבה קשים.

גם מערכות הנעה חשמליות וסוללות דורשות ניהול תרמי. ובכלי טיס בלתי מאוישים או מערכות קומפקטיות אחרות, צריך להתמודד עם אותה בעיה כאשר נפח ומשקל מוגבלים עוד יותר.

בכל אחד מהמקרים האלה, המטרה אינה רק לשמור על נוזל קירור בטמפרטורה מסוימת.

המטרה היא לשמור על המערכת הקריטית שמאחוריו.

אם מעגל הקירור מאבד בהדרגה את היכולת שלו לפנות חום, בסופו של דבר האלקטרוניקה תרגיש את זה.

ב-Data Center התוצאה עלולה להיות ירידה בביצועים או השבתת ציוד.

במערכת צבאית, המשמעות עלולה להיות שונה לחלוטין: מערכת קריטית שאינה מסוגלת להמשיך לפעול בביצועים הנדרשים בזמן שהמשימה עדיין נמשכת.

לכן ניטור של מערכת הקירור יכול להפוך לחלק מ-Health Monitoring של המערכת כולה.

מחיישן הגנה לחיישן שנותן מידע על בריאות המערכת

יש הבדל בין חיישן שתפקידו להתריע כאשר ערך עבר גבול מסוים, לבין שימוש בנתוני החיישנים כדי לזהות מגמה.

נניח שמערכת מסוימת עובדת באופן קבוע באותו פרופיל משימה. עם הזמן מתגלה שבאותו עומס, טמפרטורת נוזל הקירור מעט גבוהה יותר והלחץ בנקודה מסוימת השתנה ביחס להתנהגות הרגילה.

אף אחד מהערכים לא חייב להיות מחוץ לתחום המותר.

אבל השינוי עצמו עשוי להיות מעניין.

זהו הבסיס ל-Condition Monitoring: לא להסתכל רק על השאלה האם המערכת כבר חרגה מהמגבלות, אלא לעקוב אחר שינויים שיכולים להצדיק בדיקה לפני שנוצרת תקלה משמעותית.

וכאשר המערכת מספקת גם נתוני לחץ וגם נתוני טמפרטורה, יש למערכת הבקרה יותר מידע שעליו ניתן לבסס את ההחלטה.

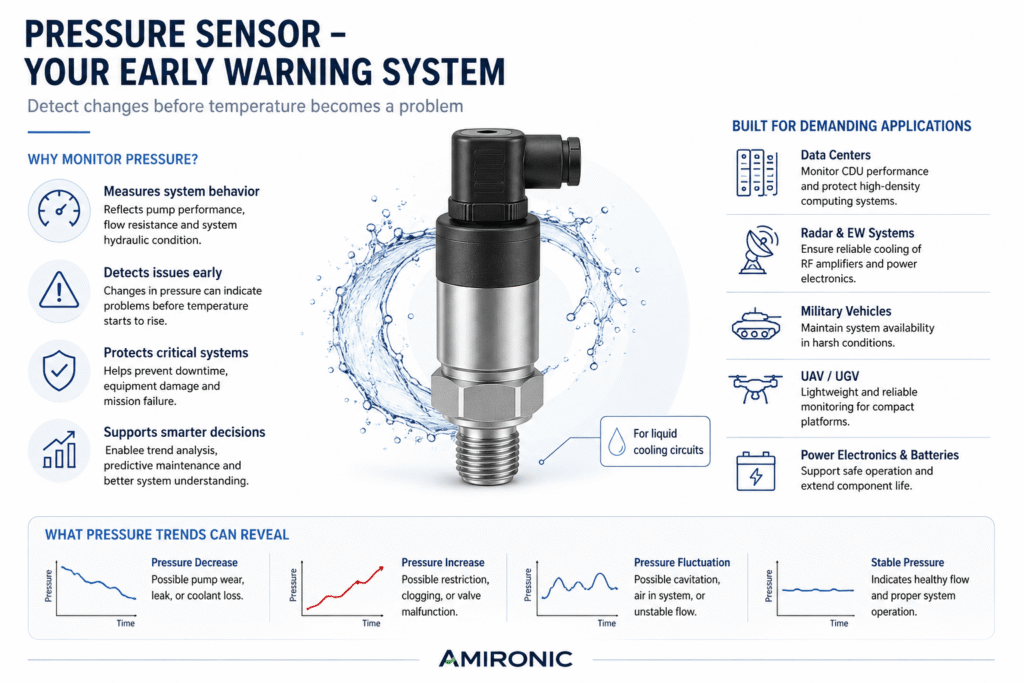

איור 3: ניטור לחץ במעגל קירור נוזלי יכול לחשוף שינויים בהתנהגות המערכת ולספק אינדיקציה מוקדמת לבעיות במשאבה, חסימות, דליפות או שינויים בתנאי הזרימה.

אז מה בעצם מספר לנו הלחץ?

במערכת קירור נוזלי, חיישן הלחץ אינו נמצא שם רק כדי להתריע מפני Overpressure.

הלחץ הוא אחד המשתנים שיכולים לעזור לנו להבין כיצד המעגל ההידראולי מתנהג.

זו גם הסיבה שבמערכות CDU מקובל למדוד לחץ בנקודות שונות במעגל. במסמך היישום שצורף, לדוגמה, מתוארת מדידת לחץ לפני ואחרי המשאבה כדי לספק משוב בזמן אמת לבקרת הנוזל והמערכת התרמית.

הערך האמיתי אינו בהכרח קריאת לחץ בודדת, אלא מה שקורה ללחץ לאורך זמן ובנקודות שונות במערכת.

לחץ שיורד בהדרגה יכול להצדיק בדיקה של המשאבה, כמות נוזל הקירור או אפשרות לדליפה.

עלייה בהפרש הלחצים בין שתי נקודות יכולה להיות קשורה לעלייה בהתנגדות לזרימה, למשל בעקבות פילטר או מעבר שהולך ונחסם.

לחץ שאינו יציב יכול להצביע על התנהגות חריגה במעגל שדורשת בדיקה.

אף אחת מהתופעות האלה אינה אבחנה בפני עצמה. חיישן לחץ אינו יודע לומר "הפילטר סתום" או "המשאבה עומדת להיכשל". אבל הוא מספק למערכת הבקרה נתון פיזיקלי חשוב שמאפשר לזהות שהמערכת כבר אינה מתנהגת כפי שהתנהגה קודם.

לפעמים דווקא ההפרש הוא הנתון המעניין

נניח שאנחנו מתקינים חיישן לחץ לפני רכיב מסוים וחיישן נוסף אחריו.

כעת אנחנו לא מסתכלים רק על שני ערכי לחץ נפרדים, אלא גם על Pressure Drop בין שתי הנקודות.

אם הפרש הלחצים על רכיב מסוים משתנה לאורך זמן באותם תנאי עבודה, ייתכן שמשהו בהתנגדות ההידראולית של אותו חלק במערכת השתנה.

אותו עיקרון יכול לשמש סביב פילטרים, Cold Plates, מחליפי חום וחלקים אחרים במעגל הקירור.

וכאן אנחנו חוזרים לנקודה המרכזית של המאמר:

טמפרטורה מספרת לנו מה קורה מבחינה תרמית. לחץ עוזר לנו להבין מה קורה במעגל שמוביל את החום החוצה.

במערכת קירור קריטית אנחנו רוצים לדעת את שניהם.

לא כל מערכת קירור צריכה אותו חיישן לחץ

ופה מתחילה עבודת הבחירה ההנדסית.

חיישן שמתאים למערכת הידראולית של מאות bar אינו בהכרח הבחירה הנכונה למעגל קירור שעובד בלחצים נמוכים בהרבה.

טווח המדידה הוא רק פרמטר אחד.

צריך להביא בחשבון גם את חומרי המבנה שבאים במגע עם הנוזל, טמפרטורת המדיה, סוג יציאת האות, החיבור המכני, האטימות, גודל החיישן ותנאי הסביבה שבהם המערכת צריכה לפעול.

לכן משפחת חיישני לחץ רחבה מאפשרת לבחור את החיישן בהתאם למערכת ולא להפך.

בפורטפוליו של Variohm קיימים, בין היתר, חיישנים ללחצים נמוכים, חיישני Stainless Steel לשימוש כללי, חיישנים קומפקטיים למקומות שבהם הגודל משמעותי, דגמים ליישומים ניידים וגם חיישנים המשלבים Pressure + Temperature באותו מכלול.

במעגל קירור של Data Center הדרישות יכולות להיות שונות מאוד ממערכת קירור של Radar, רכב צבאי או Power Electronics.

אבל השאלה ההנדסית נשארת אותה שאלה:

איזה מידע אנחנו צריכים לקבל מהנוזל כדי לדעת שמערכת הקירור ממשיכה לבצע את העבודה שלה?

איור 4: מיקום חיישני לחץ בנקודות שונות במעגל הקירור מאפשר לעקוב אחר התנהגות המערכת ולזהות שינויים הקשורים למשאבה, להתנגדות לזרימה, לדליפה או לאובדן נוזל קירור.

איפה נכון למדוד לחץ במערכת הקירור?

המיקום של חיישן הלחץ חשוב כמעט כמו בחירת החיישן עצמו.

חיישן יחיד יכול לתת תמונה של הלחץ בנקודה מסוימת, אבל כאשר רוצים להבין כיצד מערכת הקירור מתנהגת, לעיתים נכון למדוד ביותר מנקודה אחת.

לדוגמה, מדידה לפני ואחרי המשאבה מאפשרת למערכת הבקרה לעקוב אחר תנאי הלחץ משני צדדיה. זו בדיוק הארכיטקטורה שמתוארת גם ביישום ה-CDU שבמסמך שצורף, שבו חיישני לחץ ממוקמים לפני ואחרי המשאבה לצורך משוב בזמן אמת ובקרת מערכת הקירור.

אפשר ליישם את אותו עיקרון גם סביב רכיבים אחרים.

מדידה לפני ואחרי Cold Plate יכולה לספק מידע על שינוי ב-Pressure Drop על פני נתיב הקירור.

מדידה סביב מחליף חום יכולה לסייע לעקוב אחר השינוי ההידראולי באזור זה.

ובמערכות מורכבות יותר ניתן לבחור מספר נקודות מדידה ולבנות מעין Pressure Map של מעגל הקירור.

המטרה אינה בהכרח להציף את המערכת בחיישנים, אלא לבחור את הנקודות שבהן מדידת הלחץ מספקת את המידע השימושי ביותר.

חיישן לחץ צריך להתאים לנוזל, לא רק למספר ה-bar

כאשר בוחרים Pressure Transducer למערכת קירור נוזלי, קל להתחיל מטווח הלחץ.

זה חשוב, אבל זו רק ההתחלה.

החלקים שבאים במגע עם נוזל הקירור צריכים להתאים למדיה שבה משתמשים. יש לבחון את טמפרטורת הנוזל, לחץ העבודה הרגיל, מצבי לחץ חריגים, החיבור המכני, דרגת האטימות, סוג החיבור החשמלי ואות היציאה הנדרש על ידי מערכת הבקרה.

גם טווח המדידה עצמו צריך להיבחר בצורה הגיונית.

אם המערכת עובדת בלחצים נמוכים יחסית, שימוש בחיישן בעל Full Scale גבוה בהרבה מהנדרש אינו בהכרח הבחירה הטובה ביותר. רוצים שטווח החיישן יתאים לאזור שבו המערכת באמת עובדת, תוך שמירת מרווח מתאים למצבי העבודה והלחצים הצפויים.

כאן היתרון של פורטפוליו רחב של Pressure Transducers הופך משמעותי.

מ-0.01 bar ועד 5000 bar – אבל כל יישום צריך את החיישן שלו

משפחת חיישני הלחץ של Variohm מכסה טווח רחב מאוד של יישומים.

למערכות שבהן נדרשת מדידת לחצים נמוכים קיימים, לדוגמה, דגמים כמו EPT8100 ו-CIT3100, כאשר האחרון מיועד לטווחים נמוכים במיוחד.

ליישומים כלליים שבהם נדרש מבנה Stainless Steel וטווח רחב של אפשרויות קיים EPT3100.

כאשר מדובר במערכת ניידת או ציוד שעובד בסביבה תובענית יותר, ניתן לבחון משפחות כמו EPT9100 או SMO3100, בהתאם לדרישות המערכת.

ובמערכות שבהן המקום מוגבל, קיימים גם חיישנים קומפקטיים כגון EPT1200, EPT1400 ו-EPT1500.

המשמעות היא שאין "Pressure Sensor למערכת קירור" אחד.

יש חיישן שמתאים למערכת הקירור הספציפית.

ומה קורה כשהמערכת צריכה גם לחץ וגם טמפרטורה?

כאן חוזרים לשילוב שבו פתחנו את המאמר.

Variohm מציעה גם משפחה של Combined Pressure and Temperature Transducers, המאפשרת לקבל את שני הפרמטרים ממכלול אחד.

לדוגמה, EPTTE3100 משלב מדידת לחץ בטווחים של עד 25 bar עם מדידת טמפרטורה חיצונית בטווח של ‎-50°C עד ‎+150°C.

במערכת קומפקטית עוד יותר, EPTTE1400 מציע מבנה מיניאטורי בקוטר של כ-14 מ"מ, גם הוא עם מדידת טמפרטורה חיצונית.

וליישומים הדורשים טווחי לחץ גבוהים משמעותית, EPTT5100 מגיע עד 1000 bar ומשלב מדידת טמפרטורה פנימית.

חשוב להבחין בין האפשרויות: Internal Temperature ו-External Temperature אינן בהכרח אותה מדידה, ולכן הבחירה צריכה להיעשות לפי מה שהמהנדס באמת רוצה לדעת על המערכת.

אם המטרה היא להבין את מצב נוזל הקירור עצמו, יש משמעות מיוחדת למיקום ולדרך שבה הטמפרטורה נמדדת.

בסופו של דבר, השאלה אינה:

"איזה חיישן נותן הכי הרבה נתונים?"

אלא:

"איזה חיישן נותן את הנתונים הנכונים, במקום הנכון, כדי להבין מה קורה במערכת?"

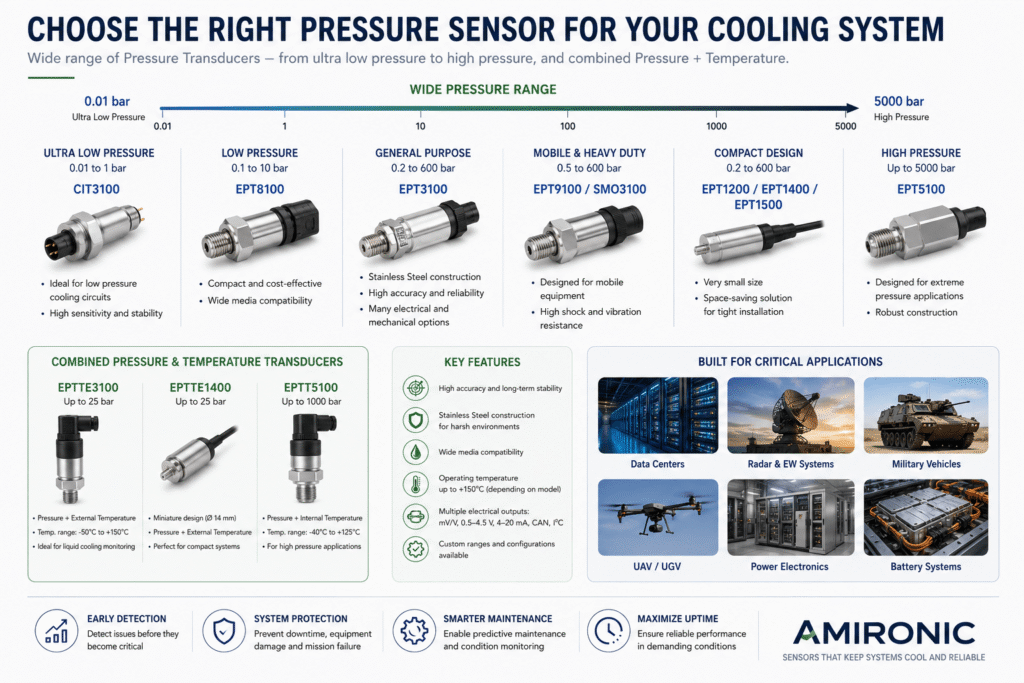

איור 5: בחירת חיישן הלחץ הנכון מתחילה בהתאמה ליישום – מטווחי לחץ נמוכים במעגלי קירור ועד חיישנים קומפקטיים ומשולבי לחץ וטמפרטורה למערכות עתירות הספק וביטחוניות.

לחץ נמוך לא אומר שהמדידה פחות חשובה

כשמדברים על Pressure Sensors, קל לחשוב מיד על מערכות הידראוליות של מאות או אלפי bar.

אבל דווקא במערכות קירור נוזלי, שבהן לחצי העבודה יכולים להיות נמוכים יחסית, שינוי קטן בלחץ עשוי להיות מידע שימושי מאוד.

אם חיישן נבחר עם טווח שמתאים ללחצי העבודה בפועל, מערכת הבקרה יכולה לעקוב אחר שינויים קטנים יחסית ולא רק לזהות אירוע קיצוני של Overpressure.

לכן במערכת CDU, במעגל קירור של Power Electronics או במערכת קירור קומפקטית, השאלה אינה מי החיישן שמסוגל למדוד את הלחץ הגבוה ביותר.

השאלה היא באיזה תחום המערכת באמת עובדת, ומהו השינוי שאנחנו רוצים להיות מסוגלים לראות.

בפורטפוליו Variohm קיימים חיישנים המיועדים במיוחד לטווחי לחץ נמוכים. לדוגמה, CIT3100 מתחיל מטווח של 0-0.02 bar ועד 1 bar, ואילו EPT8100 מציע טווחים החל מ-0-0.06 bar ועד 10 bar.

לצדם קיימים חיישנים רחבי טווח כמו EPT3100, כך שניתן להתאים את נקודת המדידה למאפייני המעגל במקום לבחור פתרון אחד לכל המערכת.

ומה קורה כשהמערכת נעשית קטנה יותר?

ב-Data Center בדרך כלל ניתן למצוא מקום לחיישן.

ב-UAV, מערכת מכ"ם קומפקטית, מחשב משימה או יחידת Power Electronics צפופה, המצב יכול להיות שונה לחלוטין.

פתאום גם הקוטר של החיישן, אורך הגוף, המחבר, הכבל והמרחב הדרוש להתקנה הופכים לחלק מדרישות התכנון.

ליישומים כאלה קיימים ב-Variohm חיישני לחץ קומפקטיים כגון EPT1200 בקוטר 12 מ"מ, EPT1400 בקוטר 14 מ"מ ו-EPT1500 בקוטר 15 מ"מ.

המשמעות מעניינת במיוחד עבור מערכות ביטחוניות: אפשר לקבל ניטור לחץ גם כאשר אין הרבה מקום פנוי מסביב לצנרת הקירור.

אבל אל תבחרו חיישן רק לפי טווח הלחץ

Pressure Range הוא המקום הטבעי להתחיל ממנו, אבל לא המקום לסיים בו.

במערכת אמיתית צריך לבדוק גם את טמפרטורת המדיה, התאמת החומרים לנוזל הקירור, סוג החיבור המכני, דרגת האטימות, סוג האות החשמלי, מתח ההזנה ותנאי הסביבה.

במערכת ניידת נכנסים לתמונה גם רעידות וזעזועים.

במערכת צבאית עשויות להיות דרישות סביבתיות ומערכתיות נוספות.

ובמערכת שעובדת בטמפרטורת מדיה גבוהה במיוחד, אפשר לבחון חיישן ייעודי כמו EPT12R, המיועד לטמפרטורת מדיה של עד 200°C.

כלומר, המשפט "אני צריך Pressure Sensor של 10 bar" עדיין לא מגדיר את החיישן.

הוא רק מתחיל את השיחה.

מחיישן לחץ פשוט לנקודת ניטור חכמה

ואז מגיעה האפשרות לקחת את אותה נקודת מדידה צעד נוסף קדימה.

במקום להתקין Pressure Sensor ולידו Temperature Sensor, ניתן במקרים המתאימים להשתמש בחיישן משולב.

בפורטפוליו קיימים EPTTE3100, EPTTE1400, EPTT5100 ו-EPTTE5100, המשלבים מדידת לחץ וטמפרטורה בתצורות שונות.

היתרון אינו רק חיסכון במקום.

כאשר שני הנתונים מגיעים מאותה נקודת התקנה, אפשר לקשר בין ההתנהגות ההידראולית לבין ההתנהגות התרמית באותו אזור במערכת.

וזה מחזיר אותנו בדיוק לרעיון שבו פתחנו:

Temperature tells us how hot the system is. Pressure can help us understand how the cooling circuit is behaving.

השילוב ביניהם אינו מחליף Flow Sensor, אינו מאבחן תקלה לבדו ואינו הופך כל מערכת ל-Predictive Maintenance System.

אבל הוא נותן למהנדס ולמערכת הבקרה יותר מידע מאותה נקודה פיזית.

ובמערכות שבהן קירור הוא תנאי להמשך הפעולה, יותר מידע יכול להיות בעל ערך רב.

כשהקירור הופך לחלק מהמשימה

במערכת משרדית, תקלה בקירור היא מטרד.

ב-Data Center היא יכולה להפוך להשבתה יקרה.

אבל ברכב צבאי, מערכת מכ"ם, EW, UAV או מערכת Power Electronics קריטית, המשמעות יכולה להיות חמורה יותר.

מערכת אלקטרונית יכולה להיות תקינה לחלוטין מבחינה חשמלית, אבל אם לא ניתן לפנות ממנה את החום בקצב הנדרש, היא עלולה להיאלץ להפחית ביצועים או להפסיק לפעול.

לכן Pressure Sensor קטן שמותקן בתוך מעגל הקירור אינו בהכרח "עוד חיישן".

הוא יכול להיות אחד מהמקורות שמספרים למערכת האם התנאים שמאפשרים לאלקטרוניקה לבצע את עבודתה עדיין קיימים.

וככל שהספקי המערכות עולים והאלקטרוניקה נעשית צפופה יותר, השאלה הזו הופכת לרלוונטית יותר:

לא רק האם המערכת עובדת עכשיו – אלא האם מערכת הקירור מסוגלת להמשיך לתמוך בה גם בדקה הבאה, בשעה הבאה ובמהלך המשימה כולה.

איור 6: ניטור לחץ בנקודות מפתח במעגל הקירור מאפשר לזהות שינויים בהתנהגות המערכת מוקדם יותר, ולסייע באיתור הידרדרות במשאבה, חסימות, דליפות או זרימה לא יציבה.

אז איך בוחרים Pressure Sensor למערכת קירור?

אחרי שהחלטנו איפה אנחנו רוצים למדוד ומה אנחנו רוצים ללמוד מהלחץ, אפשר לבחור את החיישן עצמו.

הפרמטר הראשון הוא כמובן Pressure Range.

חיישן צריך לכסות את לחץ העבודה ואת מצבי הקיצון הצפויים, אבל טווח גדול יותר אינו בהכרח טוב יותר. אם מעגל הקירור עובד בלחצים נמוכים, כדאי לבחור טווח שמתאים לאזור העבודה שבו רוצים לבצע את המדידה.

לאחר מכן מגיעה Media Compatibility.

Pressure Sensor נמצא במגע ישיר עם נוזל הקירור, ולכן יש לבדוק שהחומרים הרטובים של החיישן, האטמים והחיבור המכני מתאימים למדיה הספציפית.

גם Media Temperature חשובה. לא מספיק שטמפרטורת הסביבה נמצאת בתחום העבודה של החיישן. צריך לבדוק גם מהי הטמפרטורה המותרת של הנוזל שבא איתו במגע.

לאחר מכן נכנסים שיקולי האינטגרציה:

Output Signal – לדוגמה 0-10V, ‏0.5-4.5V או 4-20mA, בהתאם לחיישן ולמערכת הבקרה.

Pressure Port – ההברגה והחיבור המכני צריכים להתאים לתכנון הצנרת.

Electrical Connection – מחבר או כבל, בהתאם למיקום החיישן ולדרישות התחזוקה.

Sealing – במיוחד כאשר החיישן מותקן בסביבה שבה קיימים מים, אבק, לחות או תנאי שטח.

Size and Weight – פרמטר שיכול להיות כמעט זניח ב-CDU גדול, אבל משמעותי מאוד ב-UAV, מערכת אלקטרונית קומפקטית או פלטפורמה צבאית.

וביישומים ניידים יש להתייחס גם לתנאי Shock and Vibration הצפויים במערכת.

אין Pressure Sensor אחד שמתאים לכולם

וזו אולי הנקודה החשובה ביותר בבחירת החיישן.

מעגל קירור של שרת AI, מערכת מכ"ם, רכב צבאי וסוללה יכולים כולם להשתמש בנוזל כדי לפנות חום, אבל הדרישות מהחיישן עשויות להיות שונות לחלוטין.

מערכת אחת עשויה לדרוש מדידה רגישה מאוד בתחום לחץ נמוך.

מערכת אחרת תעדיף Stainless Steel ומגוון אפשרויות מכניות וחשמליות.

במערכת שלישית המקום יהיה כל כך מוגבל שהקוטר של החיישן יהפוך לאחד הפרמטרים המרכזיים.

ובמערכת אחרת יהיה יתרון משמעותי לקבלת Pressure + Temperature מאותה נקודת התקנה.

לכן Variohm מציעה משפחות שונות של Pressure Transducers, החל מחיישנים ללחצים נמוכים כגון CIT3100 ו-EPT8100, דרך EPT3100 לשימושים רחבים, חיישנים קומפקטיים כגון EPT1200, EPT1400 ו-EPT1500, ועד פתרונות משולבי לחץ וטמפרטורה כגון EPTTE3100 ו-EPTTE1400.

המטרה אינה לבחור את החיישן בעל המפרט המרשים ביותר.

המטרה היא לבחור את החיישן שנותן את המדידה הנכונה, בטווח הנכון, בנקודה הנכונה ובתנאי הסביבה של המערכת עצמה.

סיכום – מערכת הקירור צריכה לספר לנו מה קורה בתוכה

ככל שצפיפות ההספק עולה, מערכת הקירור הופכת מרכיב עזר לחלק קריטי בתכנון המערכת.

זה נכון ב-Data Centers שמפעילים אלפי GPU, וזה נכון גם במכ"ם, EW, Power Electronics, מערכות סוללה ופלטפורמות צבאיות שבהן האלקטרוניקה חייבת להמשיך לפעול גם תחת עומס ותנאי סביבה קשים.

טמפרטורה נשארת מדד מרכזי.

אבל היא אינה המדד היחיד.

Pressure Sensors מאפשרים להוסיף למערכת מידע על ההתנהגות של מעגל הקירור עצמו.

מדידה בנקודות מתאימות יכולה לסייע לעקוב אחר ביצועי המשאבה, לזהות שינוי ב-Pressure Drop, להבחין בהתנהגות חריגה ולספק למערכת הבקרה מידע נוסף לפני שהבעיה מתבטאת בטמפרטורה קריטית.

ובמקומות שבהם רוצים לקבל יותר מידע עם פחות רכיבים, חיישן משולב של Pressure + Temperature יכול לספק את שני הפרמטרים מאותה נקודת התקנה.

בסופו של דבר, מערכת קירור טובה אינה רק מערכת שמצליחה לפנות חום.

זו מערכת שאנחנו יכולים לדעת שהיא ממשיכה לפנות אותו כמו שתכננו.

🧩 לקריאה נוספת והעמקה בנושא מדידה מערכתית

מאמר זה הוא חלק מסדרת מאמרים העוסקת בגישה ההנדסית לבחירת חיישנים ולתכנון מערכות מדידה אמינות בסביבות תעשייתיות מורכבות.
לפני שמעמיקים בעולם הסנסורים, מומלץ לעיין גם במאמרים הבאים בסדרה:

שאלות נפוצות – FAQ

למה צריך Pressure Sensor במערכת קירור נוזלי?

חיישן לחץ מאפשר לעקוב אחר ההתנהגות ההידראולית של מעגל הקירור. שינויים בלחץ או בהפרש הלחצים בין נקודות שונות יכולים לספק אינדיקציה לשינויים בביצועי המשאבה, התנגדות לזרימה, חסימה, דליפה או אובדן נוזל. החיישן אינו מאבחן את התקלה בעצמו, אך מספק מידע חשוב למערכת הבקרה.

האם מדידת טמפרטורה בלבד מספיקה?

לא תמיד. Temperature Sensor מספר לנו מהו המצב התרמי, בעוד Pressure Sensor מוסיף מידע על התנהגות מעגל הנוזל. שילוב הנתונים יכול לספק תמונה רחבה יותר של מערכת הקירור ולסייע בזיהוי שינוי בהתנהגותה.

האם Pressure Sensor יכול להחליף Flow Sensor?

לא. לחץ וזרימה הם פרמטרים שונים. Pressure Sensor אינו Flow Meter, ולא ניתן להסיק מכל שינוי בלחץ באופן חד-משמעי מהי הזרימה. עם זאת, מדידות לחץ בנקודות מתאימות יכולות לספק מידע חשוב על שינויים בהתנגדות לזרימה ועל מצב המעגל.

למה למדוד לחץ לפני ואחרי המשאבה?

מדידת לחץ משני צדי המשאבה מאפשרת לעקוב אחר תנאי הלחץ שלה ולבחון כיצד הם משתנים במהלך העבודה. במערכות CDU, לדוגמה, ניתן להשתמש במדידות כאלה כחלק מהמשוב לבקרת מערכת הקירור.

מהו Pressure Drop ולמה הוא חשוב?

Pressure Drop הוא הפרש הלחצים בין שתי נקודות במערכת. ניתן למדוד אותו, לדוגמה, לפני ואחרי Cold Plate, פילטר או מחליף חום. שינוי בהפרש הלחצים בתנאי עבודה דומים יכול להעיד על שינוי בהתנגדות ההידראולית של אותו חלק במערכת.

מה היתרון בחיישן משולב Pressure + Temperature?

חיישן משולב מאפשר לקבל מדידת לחץ וטמפרטורה ממכלול אחד ובאותה נקודת התקנה. הדבר יכול לצמצם חיבורים, חיווט ומקום נדרש, ובמקביל לספק למערכת הבקרה שני פרמטרים המתארים את התנאים באותה נקודה.

אילו חיישני Variohm משלבים לחץ וטמפרטורה?

הפורטפוליו כולל בין היתר את EPTTE3100, EPTTE1400, EPTT5100 ו-EPTTE5100. הדגמים שונים בטווחי הלחץ, מבנה החיישן, סוג מדידת הטמפרטורה ואפשרויות החיבור, ולכן יש להתאים את הדגם ליישום.

איזה Pressure Sensor מתאים למערכת קירור בלחץ נמוך?

הבחירה תלויה בטווח העבודה ובדרישות המערכת. Variohm מציעה, לדוגמה, את CIT3100 לטווחים החל מ-0-0.02 bar ואת EPT8100 לטווחים החל מ-0-0.06 bar. אין יתרון בבחירת טווח גבוה מאוד אם רוצים לקבל מדידה שימושית דווקא באזורי לחץ נמוכים.

האם קיימים חיישני לחץ קומפקטיים למערכות שבהן המקום מוגבל?

כן. בין האפשרויות קיימים EPT1200 בקוטר 12 מ"מ, EPT1400 בקוטר 14 מ"מ ו-EPT1500 בקוטר 15 מ"מ. קיימת גם גרסת Pressure + Temperature קומפקטית, EPTTE1400, בקוטר של כ-14 מ"מ.

האם חיישני לחץ מתאימים גם למערכות צבאיות וביטחוניות?

Pressure Monitoring יכול להיות רלוונטי למעגלי קירור של Radar, EW, מחשבי משימה, Power Electronics, מערכות סוללה, כלי רכב ומערכות בלתי מאוישות. התאמת חיישן ליישום ביטחוני ספציפי צריכה להיעשות לפי דרישות הסביבה, רעידות וזעזועים, טמפרטורה, אטימות, ממשק חשמלי ודרישות התקינה של הפרויקט.

מה חשוב לבדוק לפני שבוחרים Pressure Transducer למערכת קירור?

יש לבחון לא רק את טווח הלחץ, אלא גם Media Compatibility, Media Temperature, Pressure Port, Output Signal, Electrical Connection, Sealing, Size ותנאי הסביבה. במערכת ניידת או צבאית יש להתייחס גם ל-Shock and Vibration ולדרישות הפרויקט הספציפיות.

מושגים חשובים

Pressure Sensor / Pressure Transducer
חיישן המודד לחץ של נוזל או גז וממיר את המדידה לאות חשמלי שניתן להעביר למערכת בקרה, ניטור או הגנה.

Liquid Cooling
שיטת קירור שבה נוזל משמש להעברת חום מרכיבים עתירי הספק אל מחליף חום או מערכת קירור אחרת.

CDU – Coolant Distribution Unit
יחידה האחראית על סחרור, חלוקה ובקרה של נוזל הקירור במערכות Liquid Cooling, בין היתר ב-Data Centers.

Cold Plate
רכיב קירור שבא במגע תרמי עם מעבד, Power Electronics או רכיב אחר שמייצר חום. נוזל הקירור זורם בתוכו וקולט את החום.

Pressure Drop
הפרש הלחצים בין שתי נקודות במערכת. מעקב אחר Pressure Drop יכול לסייע בזיהוי שינויים בהתנגדות לזרימה דרך Cold Plate, פילטר, מחליף חום או רכיב אחר.

Gauge Pressure
לחץ הנמדד ביחס ללחץ האטמוספרי. זהו סוג המדידה הנפוץ ברבים מחיישני הלחץ המיועדים למערכות נוזלים.

Absolute Pressure
לחץ הנמדד ביחס לוואקום מוחלט ולא ביחס ללחץ האטמוספרי.

Pressure Range
תחום הלחצים שעבורו החיישן תוכנן לבצע מדידה. בחירת הטווח צריכה להתאים ללחצי העבודה ולמצבי הקיצון הצפויים במערכת.

Media Compatibility
התאמת החומרים שבאים במגע עם הנוזל למדיה הנמדדת. פרמטר חשוב במיוחד במערכות קירור המשתמשות בנוזלים ותערובות שונות.

Media Temperature
טמפרטורת הנוזל או הגז שבא במגע עם החיישן. יש להבדיל בינה לבין טמפרטורת הסביבה שבה מותקן החיישן.

Combined Pressure and Temperature Transducer
חיישן המשלב מדידת לחץ וטמפרטורה במכלול אחד. פתרון כזה יכול לאפשר קבלת שני פרמטרים מאותה נקודת התקנה ולצמצם את מספר הרכיבים והחיבורים במערכת.

Internal Temperature Measurement
מדידת טמפרטורה בתוך מכלול החיישן. אין להניח שהיא זהה למדידה ישירה של טמפרטורת המדיה.

External Temperature Measurement
מדידת טמפרטורה המיועדת לייצג את הטמפרטורה החיצונית בנקודת המדידה, בהתאם למבנה החיישן והגדרות היצרן.

Condition Monitoring
מעקב אחר פרמטרים והתנהגות המערכת לאורך זמן במטרה לזהות שינוי או הידרדרות, ולא רק חריגה מיידית מסף מותר.

Health Monitoring
שימוש בנתוני חיישנים כדי לקבל תמונה על מצב המערכת או תת-המערכת ולזהות התנהגות שעשויה לדרוש בדיקה או תחזוקה.

Flow Rate
כמות הנוזל העוברת במערכת בפרק זמן נתון. חשוב לזכור ש-Pressure Sensor אינו Flow Meter, ולכן מדידת לחץ אינה מדידה ישירה של קצב הזרימה.

Output Signal
האות החשמלי שמפיק החיישן, לדוגמה 0.5-4.5V, ‏0-10V או 4-20mA, בהתאם לדגם.

Pressure Port
החיבור המכני שבאמצעותו מותקן החיישן במערכת ונחשף ללחץ הנמדד.

IP Rating
דרגת ההגנה של מעטפת החיישן מפני חדירת אבק ומים, לדוגמה IP67 או IP68.

Tags: Variohm
