למה מערכת Counter-UAS מאבדת את הרחפן דווקא אחרי שזיהתה אותו?

MEMS

גילוי הרחפן הוא רק תחילת המשימה

רחפן קטן מתקרב למתקן אסטרטגי, לכוח צבאי או לשיירה בתנועה.

מערכת המכ"ם מזהה מטרה אווירית קטנה. חיישן RF מזהה שידור חשוד. מערכת ה-EO/IR מופנית אל האזור, והתמונה מאשרת כי אכן מדובר ברחפן.

לכאורה, החלק הקשה כבר מאחורינו.

המטרה התגלתה, סווגה והועברה למערכת העקיבה.

אבל דווקא ברגע הזה מתחיל אחד האתגרים ההנדסיים הקשים ביותר במערכת Counter-UAS:

כיצד שומרים את הרחפן בתוך שדה הראייה, ממשיכים לעקוב אחריו ומחזיקים עליו קו ראייה יציב עד לסיום האירוע?

רחפן קטן אינו בהכרח מטרה נוחה לעקיבה. הוא יכול לשנות כיוון במהירות, לצלול, לטפס, להאיץ, להאט ולהיעלם לרגע מאחורי מבנה, עץ או מכשול אחר. רחפן FPV יכול לבצע תמרונים חדים ולא צפויים, לעוף בגובה נמוך ולהתקרב למטרה במסלול שמקשה על המכ"ם ועל המערכת האלקטרו-אופטית לשמור עליו ברציפות.

במקביל, גם מערכת ה-Counter-UAS עצמה אינה תמיד יציבה.

היא עשויה להיות מותקנת על רכב נוסע, כלי שיט, צריח מסתובב, תורן החשוף לרוח או פלטפורמה ניידת הרועדת ומשנה את זוויתה. לכן מערכת העקיבה נדרשת להתמודד בו-זמנית עם תנועת הרחפן ועם תנועת הפלטפורמה שעליה מותקנים החיישנים.

זהו אחד ההבדלים המרכזיים בין Detection לבין Tracking.

גילוי עונה על השאלה:

האם קיימת מטרה באזור?

עקיבה צריכה לענות, עשרות או מאות פעמים בכל שנייה, על שאלות קשות הרבה יותר:

היכן נמצאת המטרה כעת?

לאיזה כיוון היא נעה?

היכן היא תהיה בעוד שבריר שנייה?

לאן מכוונת המצלמה ברגע זה?

איזו תנועה נגרמה על-ידי הרחפן, ואיזו תנועה נגרמה על-ידי הפלטפורמה שלנו?

האם קו הראייה באמת נשאר על המטרה?

בדיוק בנקודה הזאת נכנסים לתמונה הג'יירוסקופים וה-IMU.

מערכות Counter-UAS הפכו לאחד מתחומי ההשקעה הדחופים ביותר בעולם הביטחוני. נאט"ו הגדירה ב-2026 את ההתמודדות עם כלי טיס בלתי מאוישים כאתגר מבצעי מהיר ודחוף, ומדינות נוספות משקיעות תקציבים משמעותיים בפיתוח והאצה של מערכות רחפנים ונגד רחפנים. אבל מערכת Counter-UAS אינה רק מכ"ם, מצלמה או אמצעי נטרול. היא שרשרת שלמה שחייבת לפעול ברציפות, החל מהגילוי ועד לשמירת העקיבה והתגובה.

מ-Detection ל-Track: המקום שבו המערכת עלולה להיכשל

מערכת Counter-UAS מודרנית כוללת בדרך כלל מספר שכבות חישה ועיבוד:

Detection

זיהוי ראשוני של עצם חשוד באמצעות מכ"ם, RF, מצלמה, חיישן אקוסטי או שילוב בין מספר טכנולוגיות.

Classification

החלטה האם מדובר ברחפן, ציפור, כלי טיס אחר או התרעת שווא.

Identification

ניסיון להבין מהו סוג הרחפן, האם הוא ידידותי או עוין, ומהי רמת האיום שהוא מציג.

Tracking

יצירת מסלול רציף של המטרה, חיזוי תנועתה ושמירת החיישנים מכוונים אליה.

Response

הפעלת אמצעי תגובה מתאים, כגון שיבוש, השתלטות, יירוט, אמצעי אנרגיה מכוונת או תגובה אחרת בהתאם למערכת ולתרחיש.

הבעיה היא שכל שלב תלוי באיכות המידע שהתקבל בשלב שלפניו.

אם המכ"ם מזהה את הרחפן אך מערכת ה-EO/IR אינה מצליחה לרכוש אותו, לא מתקבל אימות חזותי.

אם המצלמה רוכשת את הרחפן אך לולאת הייצוב אינה מצליחה לשמור אותו במרכז התמונה, איכות העקיבה נפגעת.

אם מערכת העקיבה מאבדת את המטרה למשך מספר פריימים, האלגוריתם נאלץ לנחש את מיקומה הבא.

אם קו הראייה אינו ידוע בדיוק, גם מערכת מצוינת לזיהוי תמונה עלולה לעבוד על תמונה מטושטשת, מוסטת או לא מעודכנת.

לכן, במערכת Counter-UAS, זיהוי מוצלח אינו מבטיח עקיבה מוצלחת.

אפשר לגלות רחפן ממרחק של מספר קילומטרים ועדיין לאבד אותו שניות לאחר מכן.

מערכי בדיקה והערכה של מערכות Counter-UAS מתייחסים לגילוי, עקיבה וזיהוי כיכולות נפרדות שיש לבחון הן ברמת כל רכיב והן ברמת המערכת המשולבת. ההפרדה הזאת חשובה, משום שמערכת בעלת טווח גילוי מרשים אינה בהכרח מערכת שמסוגלת לשמור מסלול יציב ורציף של מטרה קטנה ודינמית.

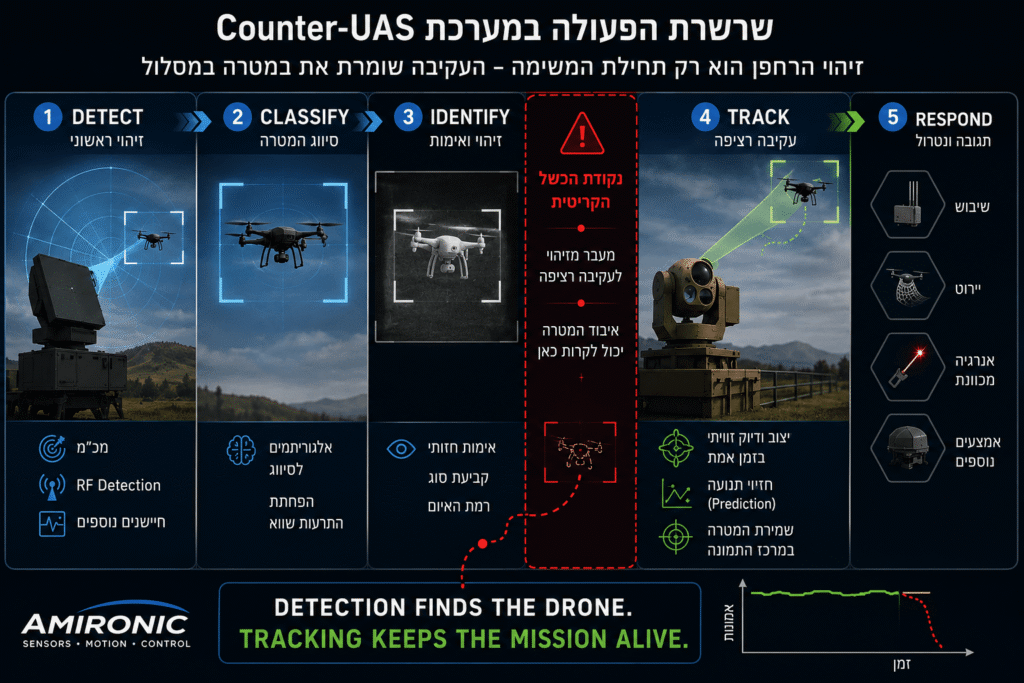

איור 1 – גילוי הרחפן אינו סוף המשימה, אלא תחילתה. האתגר האמיתי במערכות Counter-UAS הוא לשמור על עקיבה רציפה, גם כאשר הרחפן והפלטפורמה מבצעים תמרונים מהירים.

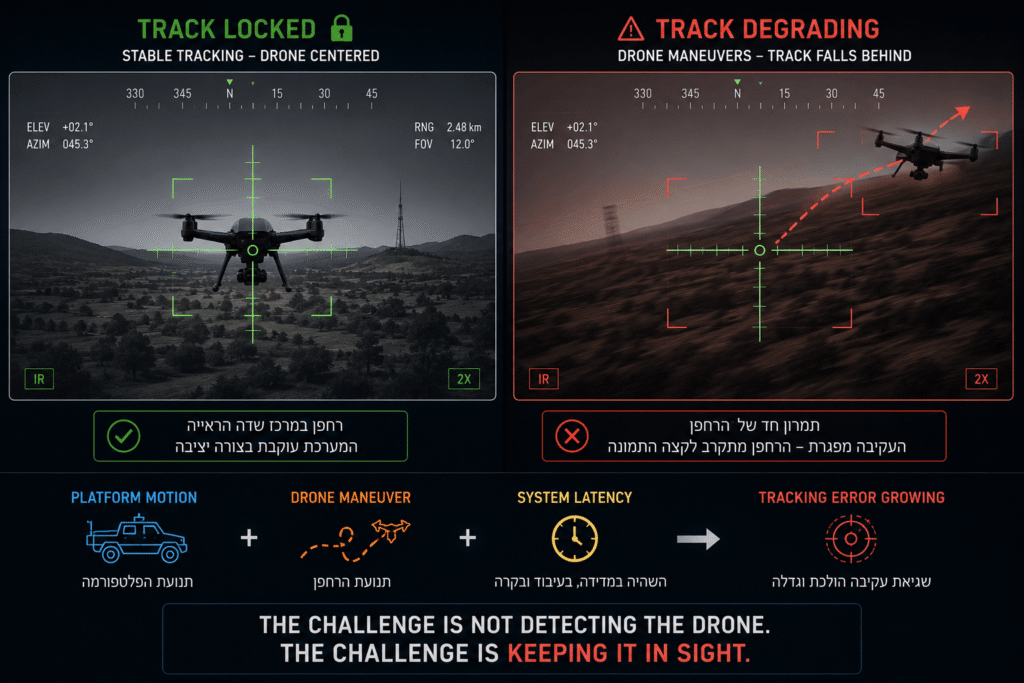

מה באמת גורם למערכת לאבד את הרחפן?

כאשר מערכת Counter-UAS מאבדת את העקיבה אחר רחפן, קל להניח שהבעיה נובעת מהמכ"ם, מהמצלמה או מאלגוריתם זיהוי התמונה.

בפועל, ברבים מהמקרים, הסיבה מורכבת הרבה יותר.

כדי לשמור רחפן קטן במרכז שדה הראייה, מערכת העקיבה חייבת לדעת בכל רגע שני דברים:

לאן הרחפן נע.
לאן החיישן עצמו מכוון.

שני הנתונים הללו משתנים ללא הפסקה.

הרחפן מבצע תמרונים חדים, משנה מהירות, גובה וכיוון. במקביל, גם הפלטפורמה שעליה מותקנת מערכת ה-Counter-UAS נמצאת בתנועה. רכב שטח קופץ על דרך משובשת, כלי שיט מושפע מגלים, או צריח מסתובב במהירות כדי לעקוב אחר המטרה.

מבחינת מערכת העקיבה, כל שינוי כזה חייב להימדד ולהילקח בחשבון בזמן אמת.

אם המערכת אינה יודעת בדיוק כיצד הפלטפורמה עצמה נעה, היא עלולה לפרש חלק מהתנועה כתנועה של הרחפן.

כתוצאה מכך, אלגוריתם העקיבה מקבל תמונת מצב שגויה.

הוא מתחיל לתקן לכיוון הלא נכון, מרכז התמונה מתרחק מהמטרה, ובמקרים מסוימים הרחפן יוצא לחלוטין משדה הראייה.

דווקא בשלב הזה, כאשר מערכת הראייה הממוחשבת (Vision) מנסה להמשיך ולעקוב אחר המטרה, איכות המידע האינרציאלי הופכת לאחד הגורמים המשמעותיים ביותר בשרשרת כולה.

מדוע עקיבה אחר רחפן קשה הרבה יותר מעקיבה אחר מטרות אחרות?

רחפנים מודרניים שונים מאוד ממטרות אוויריות "קלאסיות".

מטוס מאויש או מסוק פועלים בדרך כלל במסלול רציף יחסית, עם מגבלות דינמיות ברורות.

לעומת זאת, רחפן FPV או רחפן רב-להבי יכול לבצע בתוך שברירי שנייה:

פנייה חדה.
עצירה כמעט מיידית.
האצה מהירה.
שינוי גובה.
תנועה הצידה (Strafing).
סיבוב סביב צירו.

כל אחד מהתמרונים הללו מחייב את מערכת העקיבה להגיב כמעט מיידית.

במקביל, גם הפלטפורמה עצמה ממשיכה לנוע.

לכן מערכת ה-Counter-UAS אינה פותרת בעיית עקיבה אחת – אלא שתי בעיות במקביל:

היא צריכה לעקוב אחר תנועת הרחפן, ובאותו הזמן לבטל את השפעת התנועה של הפלטפורמה שעליה היא מותקנת.

זו בדיוק הסיבה שמערכות עקיבה מתקדמות אינן מסתמכות על מצלמה בלבד.

הן משלבות מידע אופטי עם מידע אינרציאלי, כדי להפריד בין תנועת המטרה לבין תנועת החיישן עצמו.

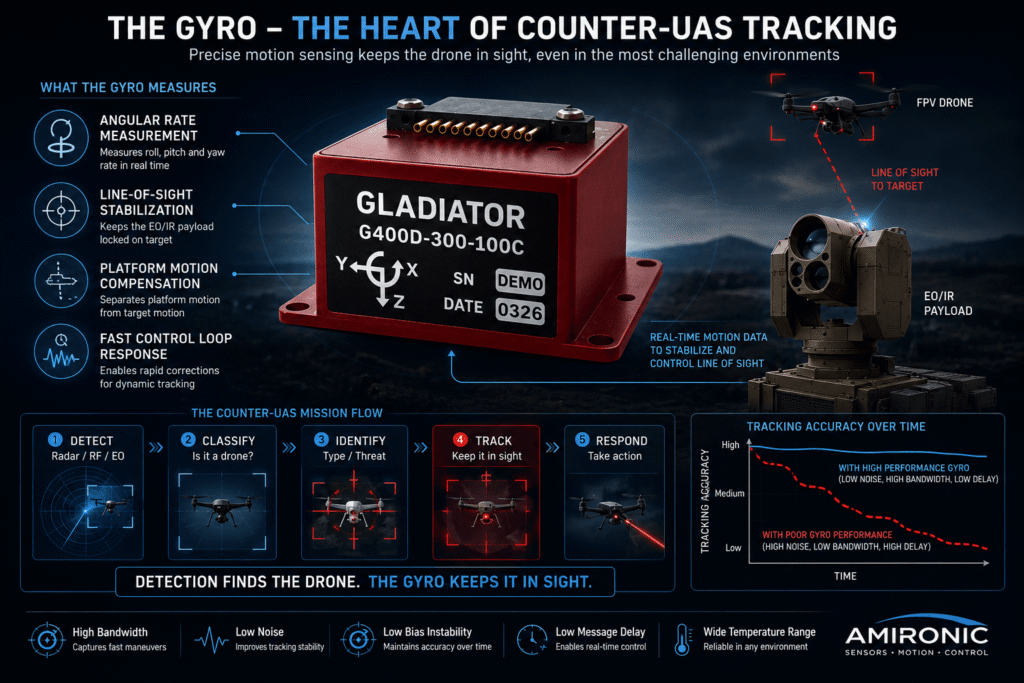

איור 2 – בעוד שהמכ"ם והמצלמה אחראים לגילוי הרחפן, הג'יירוסקופ מספק את המידע הדרוש כדי לשמור עליו במרכז התמונה. מדידה מדויקת של תנועת הפלטפורמה היא תנאי בסיסי לעקיבה יציבה ולביצועי Counter-UAS בתרחישים דינמיים.

הג'יירוסקופ לא מחפש את הרחפן – הוא אומר למערכת לאן היא מסתכלת

כאשר מדברים על מערכות Counter-UAS, רוב תשומת הלב מופנית בדרך כלל למכ"ם, למצלמה או לאלגוריתמי הבינה המלאכותית.

זה טבעי. אלה הרכיבים שמגלים את הרחפן, מזהים אותו ומסווגים את רמת האיום.

אבל כדי שמערכת תוכל להמשיך לעקוב אחר רחפן קטן ודינמי, היא חייבת לדעת בכל רגע נתון לא רק היכן נמצא הרחפן – אלא גם היכן נמצא החיישן שלה.

זו בדיוק המשימה של הג'יירוסקופ.

הג'יירוסקופ אינו מזהה מטרות ואינו מעבד תמונות. הוא מודד באופן רציף את קצב הסיבוב של הפלטפורמה סביב שלושת הצירים.

לכאורה מדובר במדידה פשוטה, אך בפועל היא מהווה את אחד ממקורות המידע החשובים ביותר בלולאת העקיבה.

כאשר מערכת ה-EO/IR משנה כיוון כדי לעקוב אחר רחפן, מחשב הבקרה חייב לדעת האם השינוי שנראה בתמונה נובע מתנועת הרחפן עצמו או מתנועת הצריח, הרכב או כלי השיט שעליהם מותקנת המערכת.

ללא מידע אינרציאלי מדויק, קשה להפריד בין שתי התנועות הללו.

כתוצאה מכך, מערכת העקיבה עלולה להתחיל לבצע תיקונים מיותרים, להגיב באיחור או אפילו להסיט את קו הראייה בכיוון הלא נכון.

בתרחישים דינמיים, גם שגיאות קטנות כאלה עלולות להצטבר במהירות ולאפשר לרחפן לצאת משדה הראייה.

לא כל ג'יירוסקופ יתמודד באותה מידה עם עקיבה דינמית

במבט ראשון, כל הג'יירוסקופים מבצעים את אותה פעולה – מדידת קצב סיבוב.

אבל כאשר מדובר במערכת Counter-UAS, השאלה החשובה אינה האם הג'יירוסקופ מודד את התנועה, אלא באיזו איכות הוא עושה זאת.

כדי לשמור רחפן קטן במרכז התמונה במשך זמן רב, נדרשת שרשרת מדידה ובקרה שפועלת בדיוק גבוה ובמהירות גבוהה.

מספר מאפיינים של הג'יירוסקופ משפיעים באופן ישיר על יכולתה של המערכת לבצע זאת:

Bandwidth – קובע עד כמה ניתן למדוד תנועות מהירות של הפלטפורמה מבלי לאבד מידע דינמי.
Noise – משפיע על יציבות המדידה. רעש גבוה עלול לגרום ללולאת הבקרה "לרדוף" אחרי תנועות שאינן קיימות באמת.
Bias Stability – משפיע על היכולת לשמור על הערכת זווית יציבה לאורך זמן, במיוחד כאשר אין מקור חיצוני המבצע תיקונים רציפים.
Message Delay – קובע כמה זמן חולף בין ביצוע המדידה לבין הרגע שבו הנתון מגיע למחשב הבקרה. ככל שהשהיה קצרה יותר, כך לולאת הבקרה פועלת על מידע עדכני יותר.

כל אחד מהפרמטרים הללו משפיע על חלק אחר בהתנהגות המערכת.

אבל במציאות הם אינם פועלים בנפרד.

מערכת Counter-UAS אינה מרגישה אם רוחב הסרט טוב אך ההשהיה גבוהה, או אם הרעש נמוך אך ה-Bias אינו יציב. היא "מרגישה" את התוצאה הכוללת – האם היא מצליחה לשמור את הרחפן במרכז התמונה לאורך זמן.

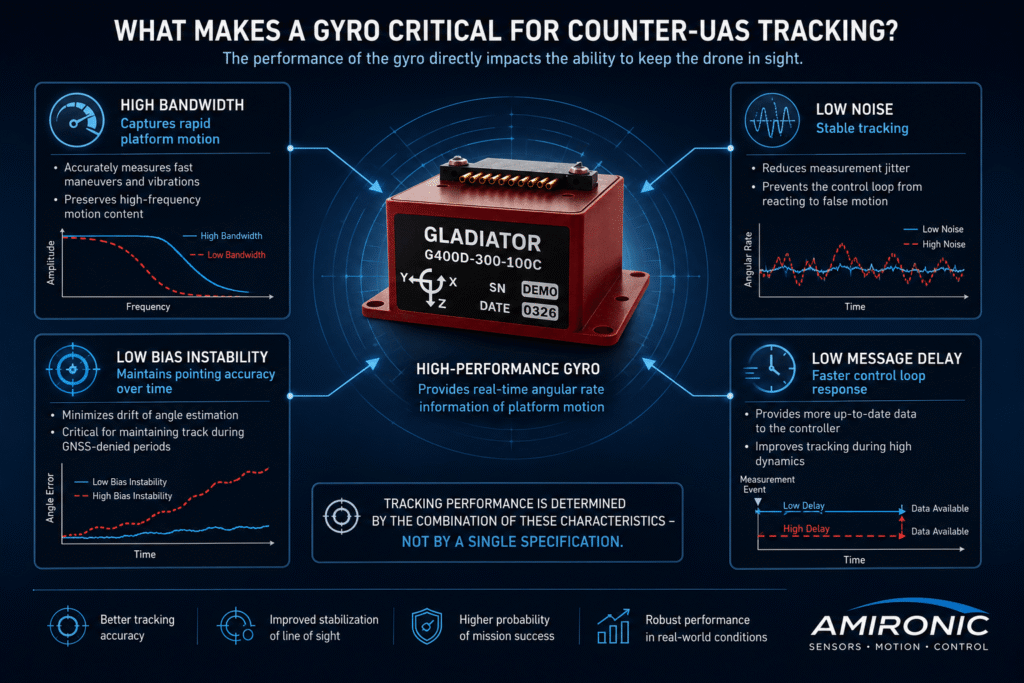

איור 3 – ביצועי העקיבה של מערכת Counter-UAS תלויים בשילוב של מספר מאפייני ג'יירוסקופ. כל אחד מהם משפיע על חלק אחר בשרשרת הבקרה, אך רק שילוב נכון ביניהם מאפשר לשמור על עקיבה יציבה ועל דיוק קו הראייה לאורך זמן.

גם הג'יירוסקופ הטוב ביותר אינו עובד לבד

קל לחשוב שבחירת ג'יירוסקופ בעל ביצועים גבוהים תפתור את בעיית העקיבה.

בפועל, המציאות מורכבת הרבה יותר.

במערכת Counter-UAS, הג'יירוסקופ הוא רק אחד מהרכיבים בשרשרת ארוכה של חישה, עיבוד ובקרה. הוא מספק מידע חיוני על תנועת הפלטפורמה, אך עד שהמידע הזה הופך לפקודת תיקון של הצריח או המטע"ד, הוא עובר דרך מספר מערכות נוספות.

בדרך כלל, שרשרת העקיבה כוללת:

ג'יירוסקופ המודד את קצב הסיבוב של הפלטפורמה.
מצלמת EO/IR המספקת תמונת מטרה.
מקודדי זווית (Encoders) המודדים את מיקום הצירים.
מחשב בקרה המבצע מיזוג נתונים וחישובי עקיבה.
מנועים ואקטואטורים המניעים את הצריח או המטע"ד.
אלגוריתמי Vision Tracking המזהים את מיקום הרחפן בכל פריים.

כל אחד מהרכיבים הללו מוסיף אי-ודאות מסוימת למערכת.

כל אחד מהם מוסיף גם השהיה.

כאשר כל ההשפעות הללו מצטברות, הן עלולות להשפיע על איכות העקיבה הרבה יותר מכפי שנראה במבט ראשון.

זו בדיוק הסיבה שלא ניתן להעריך את ביצועי מערכת Counter-UAS באמצעות נתון בודד מתוך דף הנתונים של הג'יירוסקופ.

בסופו של דבר, המערכת נבחנת לפי יכולתה לשמור את הרחפן במרכז התמונה – לא לפי ביצועיו של רכיב יחיד.

למה כל מילי-שנייה חשובה?

מערכות Counter-UAS פועלות בלולאת בקרה רציפה.

בכל מחזור, המערכת מבצעת ארבע פעולות עיקריות:

מודדת את תנועת הפלטפורמה.
מזהה את מיקום הרחפן בתמונה.
מחשבת את התיקון הדרוש.
מניעה את המערכת האופטית אל המיקום החדש.

התהליך הזה חוזר עשרות ואף מאות פעמים בכל שנייה.

כאשר הרחפן טס בקו ישר, לולאת הבקרה נהנית מתנועה צפויה יחסית.

אבל כאשר הוא מבצע שינוי כיוון חד, המערכת חייבת להגיב כמעט באופן מיידי.

כל השהיה נוספת – במדידה, בעיבוד, בתקשורת או בהנעת הצריח – מגדילה את הפער בין המקום שבו הרחפן נמצא באמת לבין המקום שבו המערכת "חושבת" שהוא נמצא.

בשלב מסוים, הפער הזה עלול להיות גדול מספיק כדי שהרחפן יתחיל להתקרב לשולי שדה הראייה.

אם התמרון נמשך או שהפער ממשיך לגדול, מערכת ה-Vision עלולה לאבד את המטרה לחלוטין.

לכן, בעולם ה-Counter-UAS, עקיבה אינה רק שאלה של דיוק – אלא גם של זמן.

כאשר הכול עובד נכון – אף אחד לא שם לב

אחת התכונות המעניינות ביותר של מערכות עקיבה היא שכאשר הן פועלות היטב, הן כמעט בלתי מורגשות.

המפעיל רואה את הרחפן נשאר במרכז המסך.

התמונה יציבה.

המעברים חלקים.

נראה כאילו המערכת פשוט "יודעת" לאן להסתכל.

אבל מאחורי התמונה היציבה הזאת פועלת שרשרת מורכבת של חיישנים, אלגוריתמים ולולאות בקרה, שמבצעת אלפי חישובים בכל שנייה כדי לפצות על כל רעידה, כל תאוצה וכל שינוי כיוון.

כאשר אחד מהרכיבים בשרשרת הזאת אינו מספק מידע מדויק או בזמן, ההשפעה אינה תמיד דרמטית ברגע הראשון.

לעיתים היא מתחילה כהיסוס קטן של המערכת, ממשיכה בתיקוני עקיבה פחות מדויקים, ובתרחישים דינמיים במיוחד עלולה להסתיים באובדן המטרה.

זו בדיוק הסיבה שמפתחי מערכות Counter-UAS אינם בוחנים כל רכיב בנפרד, אלא את תרומתו לביצועי המערכת כולה.

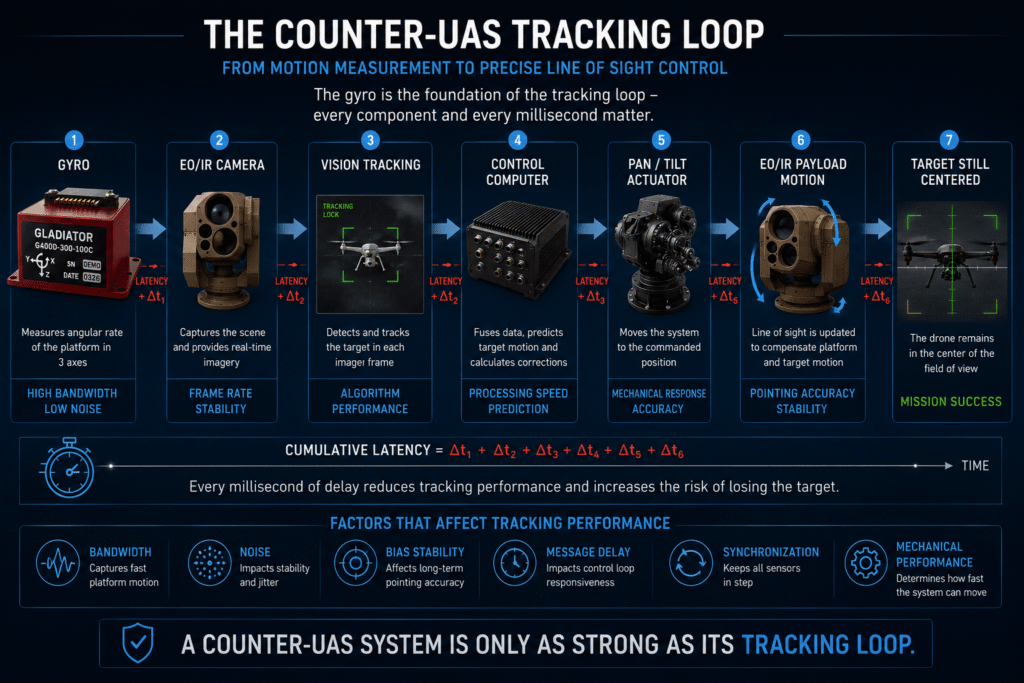

איור 4 – לולאת העקיבה משלבת מידע אינרציאלי, נתוני EO/IR, אלגוריתמי Vision, מחשב בקרה ואקטואטורים. כל רכיב תורם לביצועי המערכת, אך גם מוסיף השהיה ואי-ודאות. הצלחת מערכת Counter-UAS אינה תלויה ברכיב אחד, אלא בתיאום המדויק בין כל חלקי שרשרת העקיבה.

למה עקיבה שנראית מושלמת בתחילת האירוע עלולה להידרדר בהמשך?

אחת הטעויות הנפוצות היא להעריך מערכת Counter-UAS לפי השניות הראשונות של העקיבה.

כאשר הרחפן נכנס לשדה הראייה, מערכת ה-EO/IR עדיין נהנית ממידע עדכני, האלגוריתמים זה עתה ננעלו על המטרה, והצטברות השגיאות עדיין קטנה יחסית.

אולם ככל שהאירוע נמשך, המערכת נדרשת לבצע אלפי מחזורי מדידה, חישוב ותיקון. כל מחזור כזה מבוסס על המדידות שהתקבלו במחזור הקודם.

במערכת אמיתית אין "ריסט" בכל שנייה. לכן גם שגיאות קטנות מאוד במדידה, בהשהיה או בהערכת הזווית עלולות להצטבר בהדרגה.

זו אינה בהכרח קפיצה פתאומית בביצועים, אלא תהליך איטי שבו מערכת שנראתה יציבה בתחילת האירוע הופכת עם הזמן לפחות מדויקת.

חשוב להדגיש כי קצב ההידרדרות אינו נקבע על-ידי הג'יירוסקופ בלבד. הוא מושפע גם מלולאות הבקרה, מהאלגוריתמים, מהמקודדים, מהכיול ומהאופן שבו כל רכיבי המערכת עובדים יחד. עם זאת, איכות המדידות האינרציאליות היא אחד הגורמים המשמעותיים המשפיעים על יכולתה של המערכת לשמור על עקיבה יציבה לאורך זמן.

זמן מתחילת העקיבה	מצב אופייני של המערכת
0 שניות	המטרה נרכשה, קו הראייה יציב, הצטברות השגיאות זניחה.
10 שניות	המערכת ממשיכה לעקוב באופן יציב, אך שגיאות קטנות מתחילות להצטבר.
30 שניות	בתרחישים דינמיים, איכות המדידות ולולאות הבקרה משפיעות יותר ויותר על דיוק העקיבה.
60 שניות	ללא תיקונים חיצוניים או רענון עקיבה, השפעת השגיאות המצטברות עשויה להיות משמעותית יותר, בהתאם לארכיטקטורת המערכת ולתנאי ההפעלה.

Small errors do not remain small. They accumulate over time.

קצב הצטברות השגיאות משתנה ממערכת למערכת, ותלוי בארכיטקטורת המערכת, בביצועי החיישנים, באלגוריתמי הייצוב והעקיבה, בלולאות הבקרה, באיכות הכיול ובתנאי ההפעלה.

Tracking Timeline

🟢 0 Seconds
Target Acquired
Line of sight locked
Minimal accumulated error

⬇️

🟡 10 Seconds
Stable Tracking
Small measurement errors begin to accumulate

⬇️

🟠 30 Seconds
Increasing Challenge
Tracking accuracy depends increasingly on sensor quality and control loop performance

⬇️

🔴 60 Seconds
Higher Risk of Track Degradation
Without external corrections or target reacquisition, accumulated errors may gradually reduce tracking performance*

Case Study – מדוע מערכת איבדה את הרחפן?

התרחיש

מערכת Counter-UAS מותקנת על רכב טקטי ומגינה על מתקן אסטרטגי.

מכ"ם המערכת מזהה רחפן FPV קטן במרחק של כ-2.5 ק"מ.

בתוך שניות בודדות מערכת ה-EO/IR ננעלת על הרחפן, אלגוריתם העקיבה מתחיל לעבוד והרחפן נשאר במרכז התמונה.

בשלב זה נראה שהמערכת פועלת בצורה מושלמת.

אולם מספר שניות לאחר מכן הרחפן מבצע פנייה חדה, משנה גובה ומאיץ לכיוון חדש.

באותו הזמן גם הרכב שעליו מותקנת המערכת ממשיך לנוע על דרך משובשת.

כעת מערכת העקיבה צריכה להתמודד עם שתי תנועות שונות המתרחשות בו-זמנית:

תנועת הרחפן.
תנועת הפלטפורמה שעליה מותקנים החיישנים.

כדי לשמור את הרחפן במרכז שדה הראייה, לולאת הבקרה חייבת לדעת בכל רגע:

כיצד הרחפן נע.
כיצד הפלטפורמה עצמה נעה.
לאן המצלמה מכוונת.
מהו התיקון שיש לבצע.

כל עיכוב קטן בקבלת הנתונים, כל רעש במדידה או כל אי-דיוק בהערכת תנועת הפלטפורמה עלולים לגרום לכך שהתיקון יתבצע מעט מאוחר מדי.

במערכות מהירות, "מעט מאוחר מדי" עלול להספיק כדי שהרחפן יתקרב לשולי התמונה.

אם התמרון נמשך, האלגוריתם נאלץ לעבוד עם פחות מידע חזותי, איכות העקיבה יורדת, ובמקרים מסוימים המטרה יוצאת לחלוטין משדה הראייה.

בנקודה הזאת, מערכת שהצליחה לזהות את הרחפן עלולה לאבד אותו – לא מפני שהמכ"ם הפסיק לראות אותו, אלא מפני שלולאת העקיבה כבר אינה מצליחה לשמור אותו במרכז התמונה.

למה זה קורה דווקא בתמרונים חדים?

כאשר הרחפן טס במסלול ישר ובמהירות קבועה, גם מערכת עקיבה פשוטה יחסית יכולה לחזות את תנועתו בדיוק סביר.

אבל ככל שהרחפן מבצע תמרונים אגרסיביים יותר, כך קטנה יכולתה של המערכת להסתמך על חיזוי בלבד.

בכל שינוי כיוון, לולאת הבקרה נדרשת לעדכן מחדש את מצב המערכת, לחשב את התיקון הדרוש ולהניע את המצלמה בזמן קצר מאוד.

בדיוק בנקודה הזאת נכנסים לתמונה ביצועי הג'יירוסקופ.

רוחב סרט גבוה מאפשר למדוד תנועות מהירות של הפלטפורמה.

רעש מדידה נמוך מסייע לשמור על יציבות לולאת הבקרה.

Bias Stability גבוהה מפחיתה את קצב הצטברות השגיאות לאורך זמן.

והשהיית נתונים נמוכה מאפשרת למחשב הבקרה לעבוד עם מידע עדכני יותר.

אף אחד מהפרמטרים הללו אינו מבטיח לבדו הצלחה במשימה.

אבל יחד הם מסייעים ללולאת העקיבה להגיב מהר יותר, בדיוק גבוה יותר וביציבות טובה יותר גם כאשר תנאי הפעולה הופכים למאתגרים.

ה-G400D מציג שילוב יוצא דופן של מהירות, רעש נמוך, יציבות, ממדים קטנים ועמידות סביבתית – שילוב שמתאים במיוחד ללולאות עקיבה מהירות במערכות Counter-UAS.

כאשר המספרים מתחברים למשימה: ה-G400D בלולאת Counter-UAS

במערכת Counter-UAS אין די בג'יירוסקופ מדויק בתנאים סטטיים. החיישן נדרש לזהות במהירות תנועות זוויתיות של הפלטפורמה, להעביר אותן למחשב הבקרה בהשהיה מזערית ולשמור על רמת רעש נמוכה גם כאשר המערכת פועלת תחת רעידות, זעזועים ושינויי טמפרטורה.

כאן בולט ה-G400D-300-100C של Gladiator Technologies.

החיישן מספק טווח מדידה של ‎±300°/s, קצב נתונים של עד 10 kHz, רוחב סרט של עד 600 Hz והשהיית הודעה דיגיטלית של 20 µs בלבד. במקביל, הוא מציע ARW של ‎0.0254°/√hr ו-Bias In-Run אופייני של ‎0.8°/h. כל זאת באריזה תלת-צירית שמשקלה כ-17 גרם ונפחה כ-10.2 סמ"ק בלבד. הנתונים בדף הנתונים מוגדרים כערכים אופייניים, והמסמך עצמו מסומן כ-Preliminary.

הנתונים המרכזיים של G400D-300-100C

מאפיין	נתון	המשמעות במערכת Counter-UAS
טווח מדידה	‎±300°/s	מאפשר מדידת תנועות מהירות של פלטפורמת ה-EO/IR
קצב נתונים	עד 10 kHz	מידע חדש עד 10,000 פעמים בשנייה
External Sync	עד 10 kHz	מאפשר סנכרון מדויק עם מחשב הבקרה וחיישנים נוספים
רוחב סרט	עד 600 Hz	תגובה לתנועות מהירות ולרעידות בתדרים גבוהים
Message Delay	20 µs	המידע מגיע ללולאת הבקרה כמעט ללא השהיה
ARW	‎0.0254°/√hr	רעש זוויתי נמוך יותר והערכת תנועה נקייה יותר
Bias In-Run	‎0.8°/h	יציבות טובה במהלך פעולה רציפה
Scale Factor Error	500 ppm	התאמה טובה בין התנועה האמיתית לתנועה הנמדדת
G-Sensitivity	פחות מ-‎0.01°/s/g	רגישות נמוכה להשפעת תאוצות ורעידות
טמפרטורת כיול	‎-50°C עד ‎+85°C	ביצועים מכוילים לאורך טווח סביבתי רחב
זעזוע תפעולי	1000 g, חצי סינוס, 0.5 ms	עמידות לתנאים מכניים קשים
רעידות תפעוליות	8 gRMS, ‏50 Hz עד 2 kHz	התאמה לפלטפורמות רכב, צריחים ומערכות מוטסות
משקל	כ-17 גרם	עומס נמוך על מכלול הייצוב
נפח	10.2 סמ"ק	שילוב פשוט יחסית במטענים קומפקטיים
MTBF ב-55°C	יותר מ-170,000 שעות	אמינות גבוהה לפי נתוני היצרן

מה המשמעות של 20 מיקרו-שניות?

20 µs נשמע כמו מספר קטן מכדי להיות משמעותי, אך בלולאת עקיבה מהירה כל השהיה מתורגמת לתנועה זוויתית שהתרחשה לפני שמחשב הבקרה קיבל את המידע.

נניח שהפלטפורמה מסתובבת במהירות של ‎300°/s, שהיא גבול טווח המדידה של החיישן:

שגיאת הזווית עקב השהיה בלבד:

300°/s × 0.000020 s = 0.006°

כלומר, בזמן השהיית ההודעה הפלטפורמה מספיקה לנוע בכ-‎0.006°.

לשם המחשה בלבד, במרחק של 2.5 ק"מ זווית כזאת שקולה להסטה של כ-26 ס"מ בקו הראייה.

לעומת זאת, השהיה של 60 µs, המופיעה בממשק VELOX הסטנדרטי בדף הנתונים, הייתה שקולה באותו תרחיש לכ-‎0.018°, או כ-79 ס"מ במרחק של 2.5 ק"מ.

Message Delay	תנועה זוויתית ב-‎300°/s	הסטה משוערת ב-2.5 ק"מ
20 µs	‎0.006°	כ-0.26 מטר
60 µs	‎0.018°	כ-0.79 מטר
1 ms	‎0.300°	כ-13.1 מטר

החישוב ממחיש את תרומת ההשהיה בלבד. הוא אינו מייצג את שגיאת המערכת הכוללת, שתלויה גם במצלמה, באלגוריתם העקיבה, במחשב הבקרה, באקטואטורים, במקודדים ובתנאי ההפעלה.

למה 10 kHz ו-600 Hz אינם אותו הדבר?

שני הנתונים מתארים מאפיינים שונים:

קצב נתונים של 10 kHz פירושו שהחיישן יכול לספק עד 10,000 דגימות בשנייה.
רוחב סרט של 600 Hz מתאר את קצב השינויים הפיזיקליים שהחיישן מסוגל למדוד בצורה שימושית.

קצב הנתונים הגבוה מאפשר למחשב הבקרה לקבל מידע בתדירות גבוהה, בעוד שרוחב הסרט הגבוה מאפשר לג'יירוסקופ להגיב לתנועות מהירות של הפלטפורמה. עבור מערכת Counter-UAS, השילוב ביניהם חשוב יותר מכל אחד מהמספרים בנפרד.

לא רק מהיר – גם שקט

ג'יירוסקופ מהיר אך רועש עלול לגרום ללולאת הבקרה להגיב שוב ושוב לשינויים שאינם תנועה אמיתית. התוצאה עלולה להיות רעידות קטנות של קו הראייה, תנועות תיקון מיותרות ופגיעה באיכות התמונה.

ה-G400D-300-100C מציע ARW של ‎0.0254°/√hr, לעומת ‎0.0424°/√hr בגרסת 100B ו-‎0.0635°/√hr בגרסת 100A. גם Bias In-Run משתפר מ-‎3°/h בגרסת A ומ-‎1.5°/h בגרסת B ל-‎0.8°/h בגרסת C.

ביצועים	G400D-100C	G400D-100B	G400D-100A
ARW	‎0.0254°/√hr	‎0.0424°/√hr	‎0.0635°/√hr
Bias In-Run	‎0.8°/h	‎1.5°/h	‎3°/h
Bias Over Temperature	‎35°/h	‎60°/h	‎90°/h
Scale Factor Error	500 ppm	600 ppm	750 ppm
G-Sensitivity	פחות מ-‎0.01°/s/g	פחות מ-‎0.01°/s/g	פחות מ-‎0.03°/s/g

ההשוואה בתוך משפחת המוצרים מראה כי גרסת 100C אינה רק הגרסה המהירה ביותר מבחינת ממשק. היא גם מציגה את הביצועים הטובים ביותר במשפחה במדדי הרעש, היציבות ושגיאת גורם ההגבר.

היתרון האמיתי הוא בשילוב

קל למצוא חיישן עם נתון מרשים אחד.

קשה הרבה יותר למצוא ג'יירוסקופ תלת-צירי המשלב בו-זמנית:

קצב נתונים של 10 kHz.
רוחב סרט של 600 Hz.
Message Delay של 20 µs.
ARW של ‎0.0254°/√hr.
Bias In-Run של ‎0.8°/h.
כיול מלא מ-‎-50°C עד ‎+85°C.
עמידות ל-1000 g ולרעידות של 8 gRMS.
משקל של כ-17 גרם.
ממשק דיגיטלי וסנכרון חיצוני.
מוצר Non-ITAR לפי דף הנתונים.

לכן הטענה החזקה אינה שה-G400D הוא "הטוב בעולם" על בסיס נתון בודד.

הטענה ההנדסית היא שהוא מציע שילוב נדיר של מהירות, השהיה נמוכה, רעש נמוך, יציבות, עמידות וגודל קומפקטי. בדיוק השילוב שנדרש כאשר מערכת Counter-UAS חייבת לא רק לזהות את הרחפן, אלא להמשיך להחזיק אותו במרכז שדה הראייה גם כאשר הרחפן והפלטפורמה נעים בו-זמנית.

במערכת Counter-UAS, החיישן הטוב ביותר אינו בהכרח זה שמציג את המספר הנמוך ביותר בשורה אחת בדף הנתונים. הוא זה שמספק ללולאת הבקרה את השילוב הנכון של מידע מהיר, נקי, יציב ומתוזמן. זה בדיוק המקום שבו ה-G400D-300-100C בולט.

סיכום

במערכות Counter-UAS, גילוי הרחפן הוא רק תחילת המשימה.

האתגר האמיתי מתחיל לאחר הזיהוי, כאשר המערכת נדרשת לשמור את המטרה במרכז שדה הראייה גם בזמן שהרחפן והפלטפורמה ממשיכים לנוע.

כפי שראינו לאורך המאמר, ביצועי העקיבה אינם נקבעים על-ידי רכיב יחיד. הם תלויים בשילוב בין איכות המדידות האינרציאליות, ביצועי חיישני ה-EO/IR, אלגוריתמי העקיבה, לולאות הבקרה, האקטואטורים והאופן שבו כל מרכיבי המערכת עובדים יחד.

בדיוק מסיבה זו, בחירת ג'יירוסקופ אינה צריכה להתבסס על נתון יחיד מתוך דף הנתונים. רוחב סרט, קצב נתונים, השהיה, רעש, יציבות לאורך זמן ועמידות סביבתית הם כולם חלק ממכלול הביצועים המשפיע על הצלחת המשימה.

במערכות שבהן כל מילי-שנייה וכל שבריר מעלה עשויים לקבוע אם הרחפן יישאר במרכז התמונה או ייעלם ממנה, גם לבחירת הג'יירוסקופ יש השפעה ישירה על יכולת המערכת להשלים את המשימה.

מערכת Counter-UAS מוצלחת אינה זו שמזהה את הרחפן ראשונה – אלא זו שמצליחה להמשיך לעקוב אחריו עד לסיום האירוע.

מחפשים ג'יירוסקופ מהיר ליישומי EO/IR, Counter-UAS או ייצוב פלטפורמות? צוות Amironic ישמח לסייע בבחירת הפתרון המתאים לדרישות היישום שלכם.

🧩 לקריאה נוספת ולהעמקה

מאמר זה הוא חלק מסדרת מאמרים העוסקת בהנדסת מערכות אינרציאליות מודרניות ובאופן שבו חיישני MEMS משמשים במערכות בקרה, ייצוב וניווט מתקדמות. להבנה רחבה יותר של ההיבטים ההנדסיים והמערכתיים של Gyro ו-IMU, ניתן להעמיק גם במאמרים הבאים:

שאלות נפוצות (FAQ)

האם ג'יירוסקופ מזהה את הרחפן?

לא. הג'יירוסקופ אינו מזהה מטרות ואינו "רואה" את הרחפן. תפקידו למדוד את התנועה הזוויתית של הפלטפורמה שעליה מותקנת מערכת ה-EO/IR, כדי שלולאת הבקרה תוכל להבחין בין תנועת הפלטפורמה לבין תנועת המטרה.

מדוע מערכת Counter-UAS עלולה לאבד רחפן למרות שזיהתה אותו?

זיהוי ועקיבה הם שני שלבים שונים. לאחר הזיהוי, המערכת חייבת לשמור את הרחפן במרכז שדה הראייה למרות תנועת הרחפן, תנועת הפלטפורמה והשהיות בלולאת הבקרה. כאשר השגיאות המצטברות גדלות או שקצב התגובה אינו מספיק, איכות העקיבה עלולה להיפגע והמטרה עשויה לצאת משדה הראייה.

האם רוחב סרט גבוה חשוב יותר מקצב נתונים גבוה?

לא. שני הפרמטרים משלימים זה את זה. רוחב הסרט קובע אילו תנועות זוויתיות ניתן למדוד באופן יעיל, בעוד שקצב הנתונים קובע באיזו תדירות מועבר המידע למחשב הבקרה. מערכת עקיבה מהירה דורשת שילוב נכון של שני המאפיינים.

עד כמה חשובה השהיית הנתונים (Message Delay)?

בלולאות עקיבה מהירות גם השהיות של עשרות מיקרו-שניות מצטברות לאורך שרשרת הבקרה. ככל שהמידע מגיע מוקדם יותר למחשב הבקרה, כך ניתן לחשב ולבצע את התיקון מהר יותר, במיוחד בעת תמרונים חדים של הרחפן או הפלטפורמה.

האם רעש מדידה (ARW) משפיע רק על דיוק המדידה?

לא. רעש גבוה עלול לגרום ללולאת הבקרה להגיב גם לשינויים שאינם תנועה אמיתית. התוצאה עשויה להיות תיקונים מיותרים, ירידה ביציבות קו הראייה ופגיעה באיכות העקיבה.

האם ניתן לבחור ג'יירוסקופ לפי נתון אחד בדף הנתונים?

בדרך כלל לא. ביצועי מערכת Counter-UAS מושפעים משילוב של מספר פרמטרים, כגון רוחב סרט, קצב נתונים, השהיית מידע, רעש, יציבות לאורך זמן, כיול ועמידות סביבתית. לכן חשוב להעריך את כלל מאפייני החיישן בהתאם לדרישות היישום.

האם ביצועי מערכת Counter-UAS נקבעים רק על-ידי הג'יירוסקופ?

לא. הג'יירוסקופ הוא רכיב מרכזי בלולאת העקיבה, אך הביצועים הכוללים תלויים גם בחיישני ה-EO/IR, באלגוריתמי העקיבה, במחשב הבקרה, באקטואטורים, במקודדים ובאופן שבו כל רכיבי המערכת פועלים יחד.

כיצד לבחור ג'יירוסקופ למערכת Counter-UAS?

בחירת ג'יירוסקופ צריכה להתבסס על דרישות המשימה ולא על נתון בודד. מומלץ לבחון את טווח המדידה, רוחב הסרט, קצב הנתונים, השהיית המידע, רמת הרעש (ARW), יציבות ה-Bias, תחום הטמפרטורות, העמידות הסביבתית ויכולת ההשתלבות בלולאת הבקרה של המערכת. המטרה אינה לבחור את החיישן עם המספר המרשים ביותר, אלא את זה שמספק את השילוב המתאים ביותר לדרישות היישום.

מושגים חשובים

Counter-UAS (Counter-Unmanned Aircraft System)

מערכת המיועדת לאיתור, זיהוי, עקיבה ולעיתים גם לנטרול של כלי טיס בלתי מאוישים (רחפנים וכטב"מים). מערכות Counter-UAS משלבות בדרך כלל מכ"ם, חיישני RF, מצלמות EO/IR, אלגוריתמי עקיבה ואמצעי תגובה.

UAS (Unmanned Aircraft System)

מערכת כלי טיס בלתי מאויש הכוללת לא רק את הרחפן או הכטב"ם עצמו, אלא גם את תחנת הקרקע, מערכות התקשורת, התוכנה וכל רכיבי השליטה והבקרה.

EO/IR (Electro-Optical / Infrared)

מערכת תצפית הכוללת מצלמה בתחום האור הנראה, מצלמה תרמית או שילוב ביניהן. מערכות EO/IR משמשות לזיהוי, עקיבה ואימות מטרות ביום ובלילה.

Line of Sight (LOS – קו ראייה)

הכיוון המדויק שבו מערכת החישה או המצלמה מסתכלת בכל רגע נתון. שמירה על קו ראייה יציב היא תנאי בסיסי לעקיבה מדויקת אחר מטרה.

Tracking (עקיבה)

התהליך שבו המערכת שומרת את המטרה במרכז שדה הראייה לאורך זמן, גם כאשר המטרה או הפלטפורמה משנות את מיקומן.

Detection (גילוי)

השלב שבו המערכת מזהה לראשונה את קיומה של מטרה. גילוי אינו מבטיח שהמערכת תצליח להמשיך ולעקוב אחריה.

Angular Rate (מהירות זוויתית)

קצב השינוי של זווית הסיבוב של הפלטפורמה, הנמדד בדרך כלל במעלות לשנייה (°/s). זהו הגודל הפיזיקלי הנמדד על-ידי ג'יירוסקופ.

Gyroscope (ג'יירוסקופ)

חיישן אינרציאלי המודד מהירות זוויתית סביב ציר אחד או יותר. במערכות Counter-UAS הוא מספק מידע חיוני לייצוב קו הראייה ולפיצוי על תנועת הפלטפורמה.

Message Delay (השהיית נתונים)

משך הזמן שעובר בין ביצוע המדידה בחיישן לבין זמינות הנתונים למחשב הבקרה. השהיה נמוכה מאפשרת ללולאת הבקרה להגיב מהר יותר לשינויים.

Bandwidth (רוחב סרט)

טווח התדרים שבו החיישן מסוגל למדוד תנועות באופן מדויק. רוחב סרט גבוה מאפשר תגובה טובה יותר לתנועות מהירות ולרעידות.

ARW (Angular Random Walk)

מדד לרעש האקראי של הג'יירוסקופ. ערך נמוך יותר מעיד על מדידה יציבה ונקייה יותר, במיוחד באינטגרציה לאורך זמן.

Tags: Gladiator_Technologies
