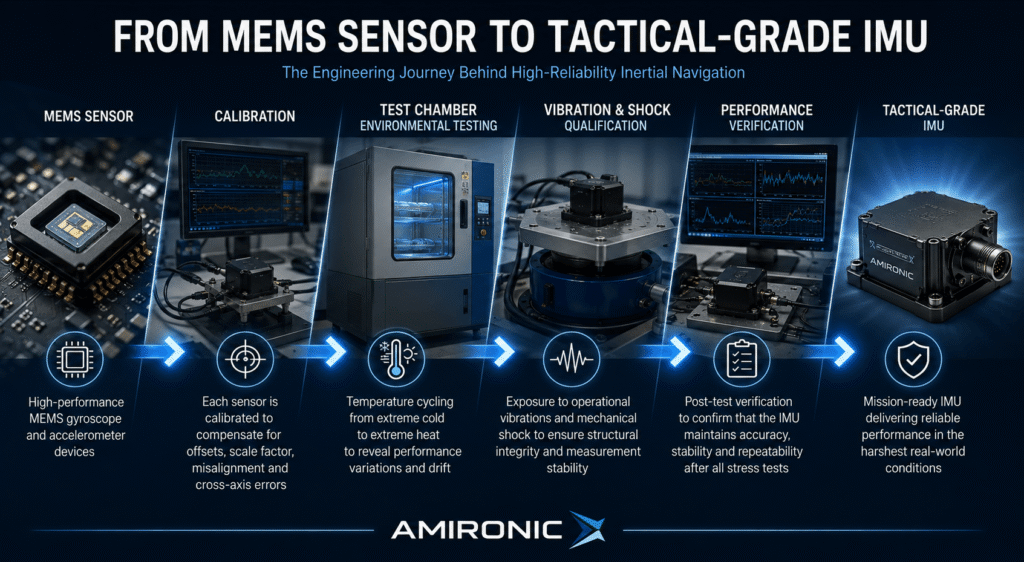

כיצד הופך חיישן MEMS ל-IMU ברמה טקטית?

MEMS

Tactical Grade אינו נתון במפרט – הוא תוצאה של תהליך הנדסי

MEMS
   ↓
Calibration
   ↓
Characterization
   ↓
Temperature
   ↓
Vibration
   ↓
Shock
   ↓
Verification
   ↓
Tactical Grade IMU

כל חיישן MEMS מתחיל באופן דומה. לא כל IMU מסיים באותה רמה

חיישני MEMS נמצאים כיום כמעט בכל מערכת שמודדת תנועה, תאוצה או שינויי זווית. ניתן למצוא אותם ברחפנים, בכלי רכב אוטונומיים, במערכות ייצוב, במערכות ניווט ובציוד תעשייתי.

היתרון שלהם ברור: הם קטנים, קלים, חסכוניים בהספק וניתנים לייצור בכמויות גדולות.

אבל רכיב MEMS בפני עצמו עדיין אינו IMU ברמה טקטית.

גם חיישן ג'ירוסקופי איכותי או מד תאוצה מדויק אינם מבטיחים שהמערכת תמשיך לספק נתונים יציבים כאשר הטמפרטורה משתנה, כאשר המנוע מתחיל לרעוד, כאשר הפלטפורמה סופגת מכה או כאשר המערכת נדרשת לפעול במשך שעות בתנאים שאינם דומים כלל לסביבת המעבדה.

כדי להפוך רכיב MEMS ל-Tactical-Grade IMU נדרש תהליך הנדסי שלם הכולל:

בחירת רכיבי MEMS מתאימים
תכנון מכני ואלקטרוני
כיול של כל יחידה
אפיון על פני טמפרטורה
בדיקות רעידות והלם
אימות ביצועים לאחר החשיפה לתנאי הסביבה
בדיקת חזרתיות בין מדידה למדידה ובין יחידה ליחידה

Gladiator Technologies פרסמה לאחרונה הצצה לתהליך שרוב המשתמשים אינם רואים. בפרסום מוצגים Test Chambers, מחזורי טמפרטורה, מבחני רעידות, מבחני הלם ואימות ביצועים לאחר הבדיקה. המסר המרכזי הוא שבדיקת סביבה אינה רק מבחן שרידות, אלא דרך לוודא שהחיישן ממשיך לייצר נתונים יציבים ואמינים לפני הבדיקה, במהלכה ולאחריה.

השאלה החשובה, אם כך, אינה רק:

האם ה-IMU ממשיך לפעול?

אלא:

האם ניתן להמשיך לסמוך על המדידות שלו גם לאחר שהסביבה השתנתה?

זו בדיוק הנקודה שבה מתחיל ההבדל בין חיישן MEMS רגיל לבין IMU ברמה טקטית.

מה הופך שבב MEMS זעיר למערכת ניווט שניתן לסמוך עליה גם לאחר רעידות, שינויי טמפרטורה ומכות? התשובה נמצאת בתהליך ההנדסי שמאחורי ה-Tactical-Grade IMU.

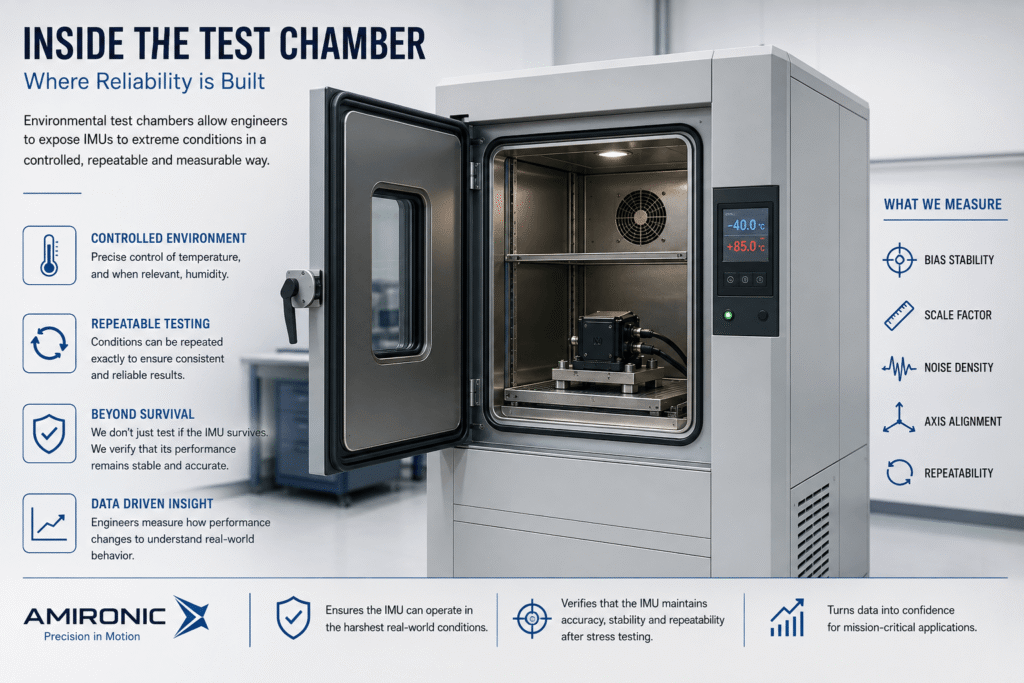

מהו בכלל Test Chamber?

בפרסום של Gladiator Technologies מופיעות תמונות של ציוד שנראה במבט ראשון כמו ארון מתכתי גדול. עבור מי שאינו עוסק בפיתוח מערכות אינרציאליות, הוא עשוי להיראות כמו תנור תעשייתי או תא אחסון.

בפועל, מדובר באחד הכלים החשובים ביותר בתהליך הפיתוח והאימות של IMU.

Environmental Test Chamber הוא תא בדיקות מבוקר, המאפשר למהנדסים ליצור תנאי סביבה קיצוניים באופן מדויק, נשלט וחוזר על עצמו. במקום להמתין חודשים או שנים עד שהמערכת תחווה את התנאים האמיתיים בשטח, ניתן לדמות אותם בתוך המעבדה ולהעריך כיצד החיישן מתנהג בכל שלב.

המשמעות היא שניתן לחשוף את ה-IMU שוב ושוב לאותם תנאים בדיוק, למדוד את השפעתם על ביצועי החיישן, ולוודא שהתוצאות עקביות בין מחזור בדיקה אחד למשנהו.

אולם חשוב להבין נקודה מהותית.

מטרת ה-Test Chamber אינה לבדוק האם החיישן שרד.

המטרה היא לבדוק האם הוא עדיין מודד באותה רמת דיוק לאחר שנחשף לתנאי סביבה קיצוניים.

זוהי הבחנה משמעותית.

חיישן שממשיך לפעול לאחר בדיקה אינו בהכרח חיישן שניתן לסמוך על נתוניו.

לעומת זאת, IMU שממשיך לספק אותם ערכי Bias, אותה יציבות ואותה חזרתיות גם לאחר מחזורי בדיקות רבים, הוא IMU שניתן להתחיל לבנות עליו מערכת ניווט או ייצוב אמינה.

במילים אחרות, ה-Test Chamber נועד לחשוף כיצד ביצועיו משתנים כאשר תנאי הסביבה משתנים.

וזו רק ההתחלה.

בתוך תאי הבדיקה הללו מבוצעים מספר סוגי מבחנים, שכל אחד מהם בוחן היבט אחר של ביצועי ה-IMU. הראשון שבהם הוא אחד החשובים ביותר עבור כל מערכת מבוססת MEMS – מחזורי טמפרטורה (Temperature Cycling).

תא בדיקות סביבתיות (Environmental Test Chamber) מאפשר למהנדסים לדמות תנאי סביבה קיצוניים באופן מבוקר וחוזר על עצמו. מטרת הבדיקה אינה רק לוודא שה-IMU ממשיך לפעול, אלא להוכיח שהוא ממשיך לספק מדידות מדויקות, יציבות וחזרתיות גם לאחר חשיפה לטמפרטורות קיצוניות ולמאמצי סביבה.

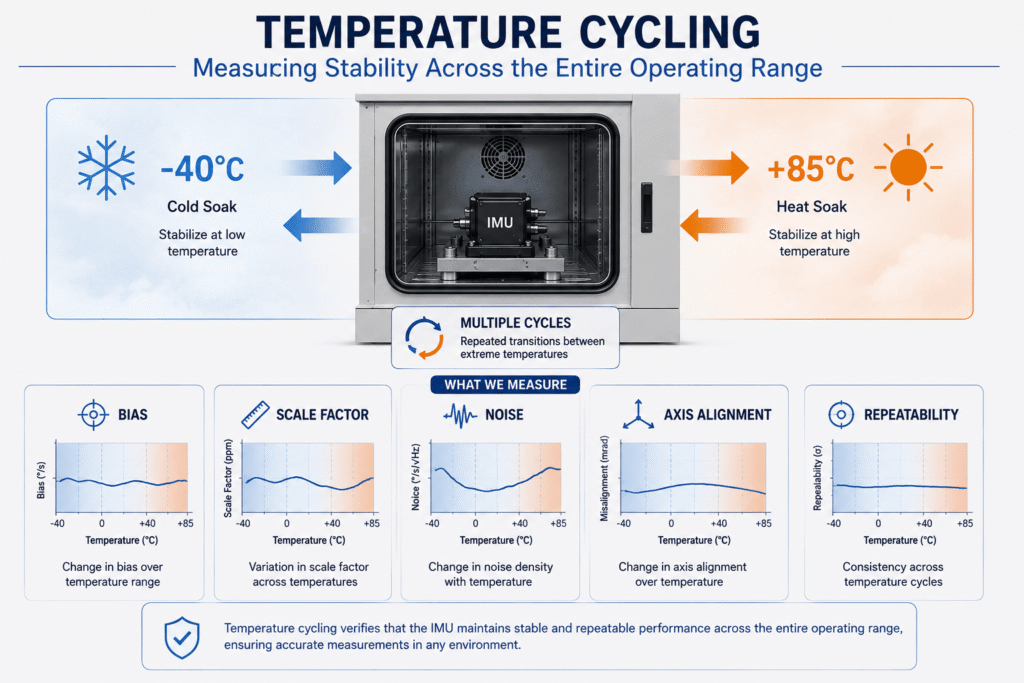

Temperature Cycling – הרבה יותר מבדיקת טמפרטורה

אם תשאלו מהנדס מהי הבדיקה החשובה ביותר בפיתוח IMU מבוסס MEMS, רבים יענו מיד: Temperature Cycling.

הסיבה פשוטה.

רוב מערכות הניווט והייצוב אינן פועלות בטמפרטורת חדר.

רחפן הממריא בשעת צהריים עשוי להתחיל את המשימה כאשר הטמפרטורה הפנימית היא כ-25°C, אך בתוך דקות ספורות האלקטרוניקה מתחממת, המנוע פולט חום, הקרינה הסולארית משפיעה על המעטפת ובגובה רב טמפרטורת הסביבה כבר שונה לחלוטין.

גם טיל, מערכת EO/IR או רכב קרקעי עלולים לעבור שינויי טמפרטורה של עשרות מעלות במהלך משימה אחת בלבד.

כאן בדיוק נכנסת לתמונה בדיקת Temperature Cycling.

במהלך הבדיקה, ה-IMU מוכנס לתא הסביבתי ועובר שוב ושוב בין טמפרטורות נמוכות לטמפרטורות גבוהות. מטרת המחזור אינה רק להוכיח שהמערכת ממשיכה לפעול, אלא למדוד כיצד כל שינוי בטמפרטורה משפיע על ביצועי החיישנים.

הפרמטרים הנבדקים כוללים בין היתר:

Bias Drift
Scale Factor Drift
Noise
Axis Alignment
Repeatability

גם כאשר כל השינויים הללו קטנים מאוד, הם עלולים להצטבר לאורך זמן ולהשפיע על חישובי הניווט, במיוחד במערכות הפועלות ללא GPS או במערכות הדורשות דיוק גבוה לאורך משימות ממושכות.

מסיבה זו, מהנדסים אינם מסתפקים במדידה בטמפרטורת חדר. הם בוחנים את ביצועי ה-IMU לאורך כל טווח הטמפרטורות המוגדר עבורו, ובודקים האם אותם פרמטרים נשארים יציבים גם לאחר עשרות ואף מאות מחזורי חימום וקירור.

במילים אחרות, Temperature Cycling אינו מבחן שרידות – אלא מבחן יציבות.

הוא מאפשר למהנדסים להבין לא רק האם ה-IMU ממשיך לעבוד, אלא האם ניתן להמשיך לסמוך על כל מדידה שהוא מפיק, ללא קשר לטמפרטורת הסביבה.

מחזורי טמפרטורה (Temperature Cycling) מאפשרים למהנדסים לבחון כיצד משתנים ביצועי ה-IMU לאורך כל טווח הטמפרטורות שבו הוא מיועד לפעול. מעבר לבדיקת שרידות, נמדדים פרמטרים כמו Bias, Scale Factor, רעש (Noise), יישור הצירים (Axis Alignment) וחזרתיות (Repeatability), כדי לוודא שהמערכת ממשיכה לספק נתונים מדויקים ויציבים גם לאחר מחזורי חימום וקירור חוזרים.

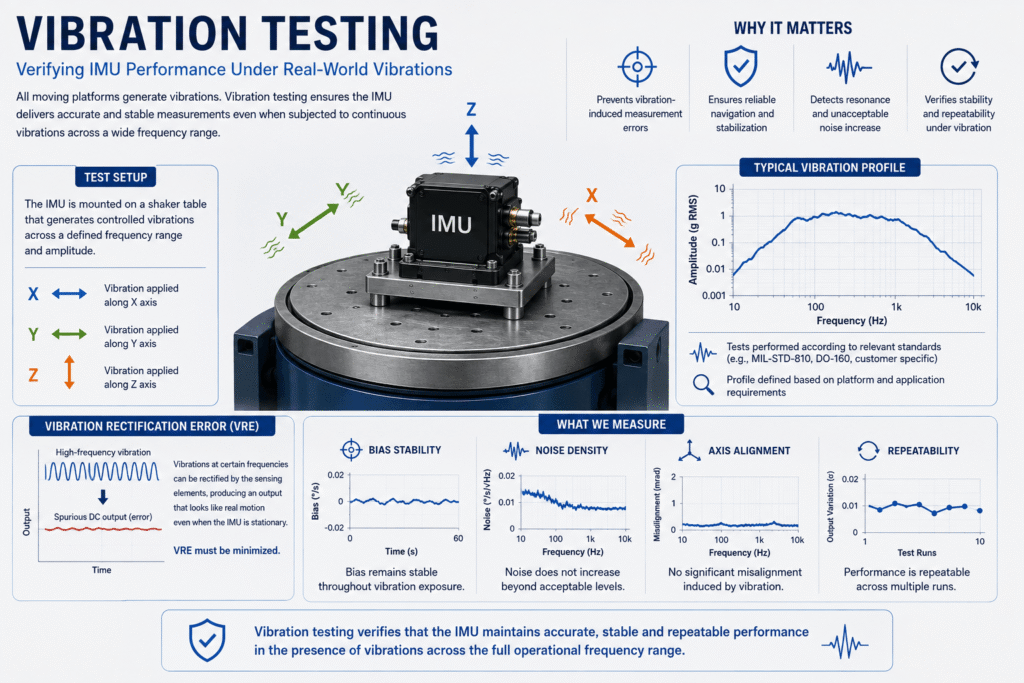

Vibration Testing – כשהרעידות הופכות לשגיאת ניווט

כל פלטפורמה נעה מייצרת רעידות.

לעיתים מדובר במנוע חשמלי קטן של רחפן, לעיתים במנוע דיזל של רכב קרבי, ולעיתים ברוטור של מסוק או במערכת הנעה של טיל. גם כאשר המערכת מתוכננת היטב, אין כמעט פלטפורמה שפועלת ללא רעידות.

מבחינת ה-IMU, רעידות אינן רק עומס מכני שעלול לגרום לבלאי או לנזק פיזי. הן עלולות להשפיע ישירות על איכות המדידות שהחיישן מספק.

זו בדיוק הסיבה שמבחני רעידות הם חלק בלתי נפרד מתהליך הפיתוח של IMU ברמה טקטית.

לא כל רעידה נראית במדידה

אחת הטעויות הנפוצות היא לחשוב שאם הפלטפורמה אינה משנה כיוון, גם ה-IMU אמור למדוד ערך קבוע.

בפועל, רעידות מחזוריות עלולות לגרום לרכיבי MEMS הזעירים שבתוך החיישן להגיב באופן שונה מהמצופה. בחלק מהמקרים נוצרת שגיאה מצטברת שאינה מייצגת תנועה אמיתית של הפלטפורמה.

אחת התופעות המוכרות בתחום היא Vibration Rectification Error (VRE) – שגיאה שבה רעידות בתדרים מסוימים מתורגמות בטעות לאות מדידה, למרות שלא התרחשה תאוצה או סיבוב אמיתי בכיוון הנמדד.

לכן, גם אם המערכת נראית יציבה לחלוטין, ה-IMU עלול "לראות" תנועה שאינה קיימת.

מה בודקים במהלך מבחן רעידות?

במהלך הבדיקה, ה-IMU מותקן על שולחן רעידות (Shaker Table) המדמה את תנאי העבודה האמיתיים של המערכת.

בהתאם לייעוד המוצר, ניתן לחשוף אותו לרעידות בתדרים ובעוצמות שונות, תוך מדידה רציפה של ביצועי החיישן.

המטרה אינה לבדוק אם הברגים התרופפו או אם המארז נשאר שלם.

המטרה היא לוודא שגם כאשר הפלטפורמה רועדת באופן רציף:

ערכי ה-Bias נשארים יציבים.
רמת הרעש (Noise) אינה עולה מעבר למותר.
לא נוצרות שגיאות כתוצאה מתהודה מכנית.
המדידות נשארות עקביות לאורך זמן.

במילים אחרות, מהנדסים אינם מחפשים רק עמידות מכנית – הם מחפשים יציבות מדידה.

למה זה חשוב במיוחד במערכות טקטיות?

במערכות רבות, כגון רחפנים, מערכות ייצוב אלקטרו-אופטיות (EO/IR), מערכות ניווט אינרציאליות (INS) וחימוש מונחה, גם שגיאה קטנה החוזרת אלפי פעמים בשנייה עלולה להצטבר לשגיאת מיקום או ייצוב משמעותית.

לכן, IMU ברמה טקטית חייב להוכיח שהוא שומר על ביצועיו גם כאשר סביבת העבודה רועדת ללא הפסקה.

רק לאחר שהמערכת עומדת גם במבחן הזה, ניתן לעבור לשלב הבא בתהליך האימות – מבחני הלם (Shock Testing).

מבחני רעידות (Vibration Testing) מדמים את תנאי העבודה האמיתיים של הפלטפורמה ובוחנים כיצד הם משפיעים על ביצועי ה-IMU. מעבר לעמידות מכנית, נבדקים פרמטרים כגון יציבות ה-Bias, רמת הרעש (Noise), יישור הצירים (Axis Alignment), חזרתיות (Repeatability) ועמידות בפני שגיאות הנגרמות כתוצאה מרעידות, כגון Vibration Rectification Error (VRE).

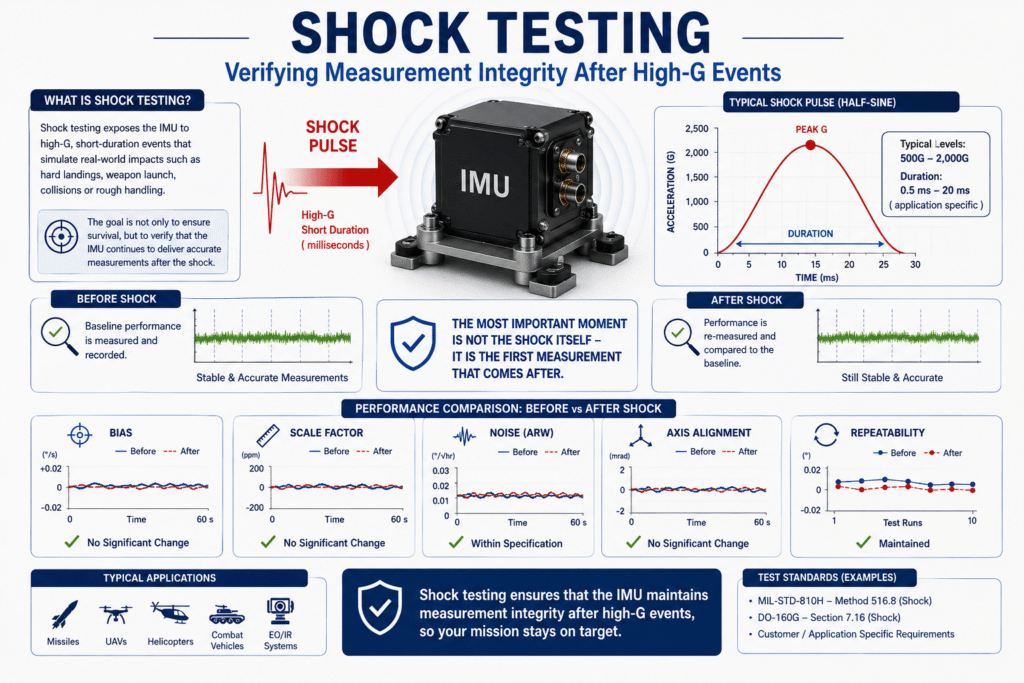

Shock Testing – האם ה-IMU נשאר מדויק גם אחרי המכה?

לא כל אירוע מבצעי מתרחש בהדרגה.

לעיתים מדובר בנחיתה קשה של רחפן, לעיתים בפגיעה בגלגל של רכב צבאי, ולעיתים בהאצה חדה של טיל או בתחילת שיגור. גם במהלך שינוע, אריזה או תחזוקה עלולה מערכת לספוג מכות משמעותיות.

עבור רוב הרכיבים האלקטרוניים, השאלה הראשונה היא האם הם ממשיכים לפעול לאחר האירוע.

עבור IMU, זו רק ההתחלה.

השאלה החשובה באמת היא האם החיישן ממשיך למדוד באותה רמת דיוק גם לאחר שספג הלם מכני.

הלם אינו רק עומס מכני

מבחן הלם (Shock Test) נועד לדמות אירועים קצרי משך אך בעלי תאוצה גבוהה במיוחד.

בניגוד למבחן רעידות, שבו מופעל עומס מחזורי לאורך זמן, מבחן הלם בוחן כיצד המערכת מגיבה לאירוע בודד, מהיר ועוצמתי.

אירועים כאלה עלולים לגרום לשינויים מזעריים במבנה המכני של החיישן, במיקום רכיבי ה-MEMS או במערכת ההרכבה כולה. לעיתים השינויים כה קטנים שאינם נראים לעין, אך הם עדיין עלולים להשפיע על איכות המדידה.

מסיבה זו, מבחן הלם אינו מסתיים ברגע שהמכה הסתיימה.

מיד לאחריה נבדק האם ביצועי ה-IMU השתנו.

מה מחפשים לאחר מבחן הלם?

מהנדסים אינם מחפשים רק סדקים או נזק פיזי.

הם בודקים האם חל שינוי בפרמטרים הקריטיים של החיישן, כגון:

Bias
Scale Factor
Axis Alignment
Noise
Repeatability

גם שינוי קטן באחד הפרמטרים הללו עלול להשפיע על ביצועי מערכת ניווט אינרציאלית לאורך זמן.

לכן, לאחר כל מבחן הלם מבוצעות מדידות חוזרות, במטרה לוודא שהמערכת ממשיכה לעמוד באותם ערכי ביצועים שנמדדו לפני הבדיקה.

כשהדיוק חשוב יותר מהשרידות

אפשר לבנות מארז חזק מאוד שיגן על ה-IMU מפני מכות.

אבל זה עדיין לא מבטיח שהחיישן ימשיך למדוד בדיוק שלפני האירוע.

במערכות כמו טילים, חימוש מונחה, מערכות ייצוב אלקטרו-אופטיות (EO/IR) ומערכות ניווט אינרציאליות (INS), גם שינוי קטן במדידה עלול להצטבר לשגיאת מיקום משמעותית לאורך המשימה.

זו הסיבה שמבחני הלם אינם נועדו להוכיח שהמערכת "שרדה".

הם נועדו להוכיח שהמערכת עדיין מספקת נתונים שניתן לסמוך עליהם.

במילים אחרות, במערכת ניווט איכותית, האירוע החשוב ביותר אינו המכה עצמה – אלא המדידה הראשונה שמגיעה אחריה.

במערכות ניווט אינרציאליות, השאלה החשובה אינה האם ה-IMU ממשיך לפעול לאחר ההלם, אלא האם ניתן להמשיך לסמוך על כל מדידה שהוא מפיק. זו הסיבה שמבחני הלם כוללים תמיד אימות ביצועים והשוואה בין המדידות לפני ואחרי החשיפה.

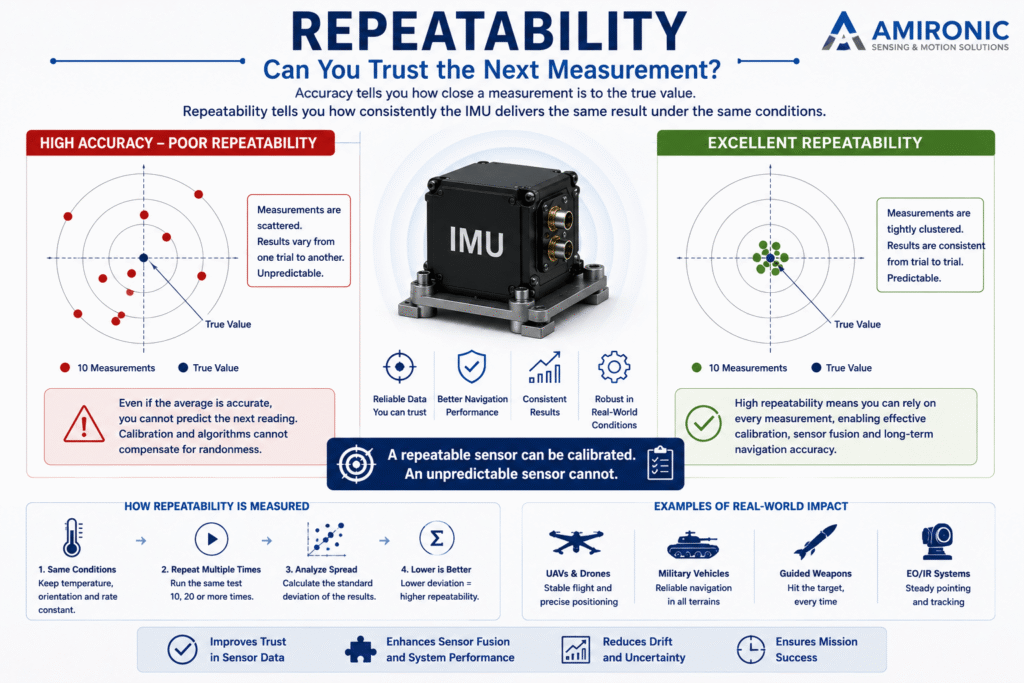

Repeatability – הפרמטר שרוב האנשים לא מסתכלים עליו

כאשר בוחנים מפרט של IMU, רוב המהנדסים מחפשים תחילה נתונים כמו Bias, Noise, Bandwidth או Accuracy.

אלו ללא ספק פרמטרים חשובים, אך קיים פרמטר נוסף, שלעתים מקבל הרבה פחות תשומת לב – למרות שבמערכות ניווט הוא עשוי להיות חשוב לא פחות.

הפרמטר הזה נקרא Repeatability, או בעברית – חזרתיות.

מהי בעצם חזרתיות?

חזרתיות היא היכולת של ה-IMU לספק את אותן תוצאות שוב ושוב, כאשר תנאי המדידה זהים.

נניח שמבצעים את אותה בדיקה עשר פעמים.

אם בכל פעם מתקבלת כמעט אותה תוצאה, ניתן לומר שלמערכת יש חזרתיות גבוהה.

לעומת זאת, אם בכל בדיקה מתקבלת תוצאה מעט שונה, גם כאשר תנאי הניסוי לא השתנו, החזרתיות נמוכה.

כלומר, Repeatability אינה עונה על השאלה:

"עד כמה המדידה מדויקת?"

אלא על שאלה אחרת:

"האם אפשר לסמוך על כך שהמדידה תחזור על עצמה?"

למה זה כל כך חשוב?

במערכות ניווט אינרציאליות, האלגוריתם אינו מסתמך על מדידה אחת בלבד.

הוא מקבל אלפי ואף עשרות אלפי דגימות בכל שנייה, ומשלב אותן כדי לחשב מיקום, מהירות וכיוון.

אם החיישן מפיק שגיאה קבועה, ניתן בדרך כלל לזהות אותה ולפצות עליה באמצעות כיול או אלגוריתם מתאים.

אבל כאשר השגיאה משתנה ללא דפוס ברור ממדידה למדידה, קשה מאוד לחזות אותה, ולפצות עליה הופך למשימה מורכבת בהרבה.

זו בדיוק הסיבה שחזרתיות גבוהה היא מרכיב מרכזי בכל IMU המיועד ליישומי ניווט מדויקים.

חזרתיות היא המבחן האמיתי של כל תהליך הפיתוח

אפשר לראות את כל השלבים שתיארנו עד כה – כיול, מחזורי טמפרטורה, מבחני רעידות ומבחני הלם – כתהליך שמטרתו אחת:

להבטיח שה-IMU יתנהג באותו אופן גם לאחר שנחשף לתנאי סביבה קיצוניים.

במילים אחרות, כל הבדיקות אינן נועדו רק להוכיח שהמערכת שרדה.

הן נועדו להוכיח שהתוצאה שתקבלו מחר תהיה זהה לזו שקיבלתם היום.

כאשר IMU שומר על חזרתיות גבוהה לאורך כל תהליך האימות, ניתן להיות בטוחים יותר שגם בשטח הוא יספק נתונים עקביים, יציבים ואמינים.

זו בדיוק הסיבה שחזרתיות נחשבת בעיני מהנדסי ניווט רבים לאחד המדדים החשובים ביותר לאיכות מערכת אינרציאלית.

חזרתיות (Repeatability) היא היכולת של ה-IMU לספק את אותה תוצאה שוב ושוב כאשר תנאי המדידה זהים. בעוד שדיוק (Accuracy) מתאר עד כמה המדידה קרובה לערך האמיתי, חזרתיות גבוהה מבטיחה שהמדידות יהיו עקביות וצפויות – תכונה חיונית לכיול, ל-Sensor Fusion ולמערכות ניווט אינרציאליות.

Quality Verification – השלב האחרון לפני שה-IMU יוצא מהמעבדה

לאחר שה-IMU עבר כיול, מחזורי טמפרטורה, מבחני רעידות ומבחני הלם, אפשר לחשוב שהעבודה הסתיימה.

אבל בפועל, זהו רק השלב שלפני האחרון.

לפני שהמערכת מאושרת לשימוש, היא עוברת סדרת בדיקות נוספת שמטרתה לוודא שכל תהליך האימות לא פגע בביצועיה.

במילים אחרות, לא מספיק לדעת שה-IMU שרד את הבדיקות.

צריך להוכיח שהוא עדיין עומד באותם נתוני ביצועים שהוגדרו בתחילת הדרך.

חוזרים לנקודת ההתחלה

בשלב ה-Quality Verification מבוצעות מדידות נוספות, המושוות למדידות שנלקחו לפני תחילת כל סדרת הבדיקות.

מהנדסים בוחנים האם חל שינוי בפרמטרים הקריטיים של המערכת, כגון:

Bias Stability
Scale Factor
Noise Density
Axis Alignment
Repeatability

ההשוואה הזו מאפשרת לזהות גם שינויים קטנים מאוד, שאינם נראים לעין אך עלולים להשפיע על ביצועי מערכת הניווט לאורך זמן.

אימות, לא ניחוש

במערכות טקטיות אין מקום להנחות.

גם אם ה-IMU פעל ללא תקלות לאורך כל מבחני הסביבה, עדיין נדרש להוכיח שהביצועים שלו נשארו בתוך גבולות המפרט.

זו הסיבה שתהליך האימות אינו מסתיים במבחן האחרון.

הוא מסתיים רק לאחר שהמדידות האחרונות מאשרות כי:

החיישן עדיין מדויק.
הביצועים יציבים.
החזרתיות נשמרה.
לא חל שינוי משמעותי בעקבות החשיפה לתנאי הסביבה.

רק בשלב הזה ניתן לומר שה-IMU השלים בהצלחה את תהליך האימות.

יותר מבדיקת איכות

לעיתים נוטים לחשוב ש-Quality Verification הוא שלב של בקרת איכות בלבד.

בפועל, זהו השלב שמחבר את כל שרשרת הפיתוח.

אם כיול בוצע נכון, אם מחזורי הטמפרטורה לא גרמו לסטייה, אם הרעידות לא השפיעו על המדידות ואם מבחני ההלם לא שינו את ביצועי החיישן – כל התוצאות הללו יתבטאו במדידות הסופיות.

לכן, אפשר לראות ב-Quality Verification את "מבחן הסיום" של ה-IMU.

זהו הרגע שבו המערכת נדרשת להוכיח שכל מה שנמדד בתחילת הדרך עדיין נכון גם לאחר שעברה את כל תהליך האימות.

מסע שלם – לא מבחן אחד

אם נחזור לשאלה שבה פתחנו את המאמר – כיצד הופך חיישן MEMS ל-IMU ברמה טקטית? – התשובה ברורה יותר.

זה אינו תהליך המבוסס על רכיב אחד איכותי יותר, וגם לא על מפרט מרשים יותר.

זהו תהליך הנדסי שלם:

בחירת חיישני MEMS → כיול → בדיקות בתא סביבתי → מחזורי טמפרטורה → מבחני רעידות → מבחני הלם → אימות ביצועים → ורק אז – Tactical-Grade IMU.

כל שלב מוסיף שכבת ביטחון נוספת.

כל שלב מפחית את אי-הוודאות.

וכל שלב מקרב את המערכת למצב שבו אפשר לסמוך על כל מדידה שהיא מפיקה.

זו גם הסיבה שחברות המתמחות ב-IMU טקטיים משקיעות משאבים רבים כל כך בתהליכי האימות ולא רק בפיתוח החיישן עצמו.

בסופו של דבר, הערך של IMU אינו נמדד רק בנתוני ה-Datasheet שלו.

הוא נמדד ביכולת שלו לספק את אותה רמת דיוק, יציבות וחזרתיות גם לאחר שנחשף שוב ושוב לתנאי הסביבה הקשים ביותר.

מקרה בוחן – שמירה על יציבות הצריח לאחר ירי חוזר

כדי להבין מדוע כל תהליך האימות שתואר במאמר כה חשוב, נבחן דוגמה ממערכת ייצוב של צריח בכלי רכב קרבי.

במהלך הפעולה, ה-IMU אחראי לספק למערכת הבקרה נתונים רציפים על תנועת הפלטפורמה. מידע זה משמש לייצוב הצריח, לשמירה על קו הראייה של מערכת ה-EO/IR ולסיוע בשמירה על כיוון הנשק גם כאשר הכלי נוסע בתנאי שטח.

ואז מתבצע ירי.

מבחינת ה-IMU, הירי הוא אחד האירועים המאתגרים ביותר שהוא עשוי לחוות. בתוך אלפיות שנייה בלבד המערכת נחשפת להלם מכני עוצמתי, לרעידות מבניות ולתאוצות גבוהות המתפשטות לאורך הצריח.

השאלה החשובה אינה האם ה-IMU ממשיך לפעול לאחר הירי.

השאלה היא האם המדידה הראשונה שלאחר הירי מדויקת באותה מידה כמו המדידה שלפניו.

גם שינוי קטן ב-Bias, ב-Scale Factor או ב-Axis Alignment עלול להשפיע על איכות הייצוב. כאשר מדובר במערכת המבצעת עשרות או מאות מחזורי ירי לאורך חייה, סטיות קטנות עלולות להצטבר ולפגוע בביצועי המערכת.

זו בדיוק הסיבה שיצרני IMU ברמה טקטית מבצעים מחזורי Temperature Cycling, מבחני Vibration, מבחני Shock ובדיקות Quality Verification כחלק בלתי נפרד מתהליך הפיתוח.

המטרה אינה רק להבטיח שהחיישן ישרוד את תנאי הסביבה.

המטרה היא להבטיח שגם לאחר אינספור מחזורי עומס, הוא ימשיך לספק נתוני תנועה עקביים, יציבים ואמינים – משום שבמערכות ייצוב וניווט, האמינות של המדידה שאחרי האירוע חשובה לא פחות מהעמידות של החומרה עצמה.

מהמעבדה לשדה הקרב – כיצד תהליך האימות בא לידי ביטוי במערכות אמיתיות

תרחיש 1 – ייצוב צריח לאחר מחזורי ירי חוזרים

מערכת ייצוב של צריח נדרשת לשמור על כיוון הנשק וקו הראייה של מערכת ה-EO/IR גם כאשר הפלטפורמה נמצאת בתנועה.

בעת הירי עצמו, ה-IMU נחשף לאחד התנאים הקשים ביותר עבורו – הלם מכני עוצמתי, רעידות מבניות ותאוצות גבוהות המתפשטות לאורך הצריח.

לאחר כל ירי, מערכת הייצוב צריכה להמשיך לעקוב אחר המטרה באופן מיידי.

כאן נכנסת לתמונה חשיבותם של מבחני Shock, Vibration ו-Repeatability.

המטרה אינה רק לוודא שה-IMU ממשיך לפעול לאחר הירי, אלא להבטיח שערכי ה-Bias, ה-Scale Factor ויישור הצירים נשארו יציבים, כך שהמדידה הראשונה שלאחר הירי תהיה מדויקת בדיוק כמו זו שלפניו.

כאשר תהליך האימות מבוצע בצורה נכונה, מערכת הייצוב יכולה להמשיך לפעול באופן עקבי גם לאחר מאות מחזורי ירי.

תרחיש 2 – מערכת EO/IR על כלי שיט מהיר

בניגוד לאירוע הלם קצר, כלי שיט מהיר יוצר סביבת עבודה דינמית ומתמשכת.

המערכת נחשפת ללא הפסקה לרעידות מהמנועים, למכות הנגרמות מפגיעת גוף הספינה בגלים ולשינויי טמפרטורה בין הפלגה לילית ליום קיץ חם.

במקביל, מערכת ה-EO/IR נדרשת לשמור על קו ראייה יציב לעבר מטרה מרוחקת, גם כאשר כלי השיט עצמו נע ללא הרף.

בתרחיש כזה, אפילו סטייה קטנה בנתוני ה-IMU עלולה להשפיע על איכות הייצוב ולגרום לתמונה לרעוד או לסטות מהמטרה.

זו הסיבה שמבחני Temperature Cycling, Vibration ו-Quality Verification הם חלק בלתי נפרד מפיתוח IMU למערכות ייצוב ימיות.

המטרה היא להבטיח שהחיישן ימשיך לספק נתונים יציבים גם לאחר שעות ארוכות של חשיפה לרעידות ולשינויי טמפרטורה.

תרחיש 3 – הנחיית טיל בשניות הראשונות לאחר השיגור

רגע השיגור הוא אחד האירועים הקיצוניים ביותר עבור מערכת אינרציאלית.

בתוך שבריר שנייה נחשף ה-IMU להאצה גבוהה, להלם מכני משמעותי ולרעידות הנוצרות כתוצאה ממערכת ההנעה.

אך דווקא לאחר שהאירוע מסתיים, מתחיל תפקידו החשוב ביותר.

מערכת ההנחיה צריכה לקבל באופן מיידי נתוני תנועה אמינים, משום שכל חישובי הניווט הראשוניים מבוססים על המדידות הראשונות שמתקבלות לאחר השיגור.

אם בעקבות ההלם חל שינוי ב-Bias, ב-Scale Factor או ביישור הצירים, השגיאה עלולה להתחיל להצטבר כבר בתחילת המסלול.

לכן, מבחני Shock, Repeatability ו-Quality Verification אינם מיועדים רק להוכיח שה-IMU שרד את השיגור, אלא להבטיח שהמדידה הראשונה שלאחריו תהיה אמינה בדיוק כמו זו שנמדדה במעבדה.

המסר המרכזי

למרות שמדובר בשלוש מערכות שונות לחלוטין, האתגר ההנדסי זהה:

בצריח – הדיוק חייב להישמר לאחר כל ירי.
במערכת EO/IR – הדיוק חייב להישמר לאורך שעות של רעידות ושינויי טמפרטורה.
בטיל – הדיוק חייב להיות מושלם כבר במדידה הראשונה שלאחר השיגור.

בכל אחד מהמקרים, ההבדל בין חיישן MEMS רגיל לבין Tactical-Grade IMU אינו טמון רק ברכיב עצמו, אלא בתהליך ההנדסי המקיף של כיול, בדיקות סביבתיות ואימות ביצועים, המבטיח שהמערכת תמשיך לספק נתונים אמינים גם בתנאים המבצעיים המאתגרים ביותר.

סיכום

חיישני MEMS שינו לחלוטין את עולם הניווט והבקרה. הם קטנים יותר, קלים יותר, חסכוניים יותר וניתנים לשילוב כמעט בכל מערכת ניידת. אך כפי שראינו לאורך המאמר, רכיב MEMS איכותי הוא רק נקודת ההתחלה.

הדרך להפיכת חיישן MEMS ל-IMU ברמה טקטית עוברת דרך תהליך הנדסי ארוך ומוקפד הכולל בחירת רכיבים, כיול, אפיון על פני טווח טמפרטורות, מבחני רעידות, מבחני הלם ואימות ביצועים לאחר כל שלב.

לכל אחד מהתהליכים הללו יש מטרה ברורה. לא רק להוכיח שהמערכת ממשיכה לפעול, אלא לוודא שהיא ממשיכה לספק נתוני תנועה מדויקים, יציבים וחזרתיים גם לאחר שנחשפה לתנאי הסביבה הקשים ביותר.

זו גם הסיבה שמערכות שונות כל כך – החל במערכות ייצוב צריח, דרך מטענים אלקטרו-אופטיים ימיים ועד מערכות הנחיה לטילים – נשענות כולן על אותם עקרונות הנדסיים. למרות שהיישומים שונים, הדרישה הבסיסית זהה: היכולת לסמוך על המדידה הבאה, בדיוק כפי שסמכת על הקודמת.

בסופו של דבר, ההבדל בין IMU תעשייתי לבין Tactical-Grade IMU אינו נמדד רק בנתוני ה-Datasheet או בביצועי רכיב ה-MEMS עצמו.

הוא נמדד ביכולת של המערכת לשמור על אותם ביצועים גם לאחר אלפי שעות עבודה, מאות מחזורי טמפרטורה, אינספור רעידות ואירועי הלם חוזרים.

במילים אחרות, Tactical Grade אינו מאפיין של רכיב – אלא תוצאה של תהליך הנדסי שלם.

זהו תהליך שבסופו מתקבלת מערכת שניתן לסמוך עליה, גם כאשר תנאי הסביבה אינם סלחניים – משום שבעולם הניווט והבקרה, אמון במדידה הוא הבסיס לכל החלטה.

🧩 לקריאה נוספת ולהעמקה

מאמר זה הוא חלק מסדרת מאמרים העוסקת בהנדסת מערכות אינרציאליות מודרניות ובאופן שבו חיישני MEMS משמשים במערכות בקרה, ייצוב וניווט מתקדמות. להבנה רחבה יותר של ההיבטים ההנדסיים והמערכתיים של Gyro ו-IMU, ניתן להעמיק גם במאמרים הבאים:

שאלות נפוצות (FAQ)

האם כל IMU מבוסס על חיישני MEMS?

לא. קיימות גם טכנולוגיות אחרות, כגון Fiber Optic Gyroscopes (FOG) ו-Ring Laser Gyroscopes (RLG). עם זאת, בזכות השילוב בין גודל קטן, משקל נמוך, צריכת הספק נמוכה ועלות אטרקטיבית, חיישני MEMS הפכו לטכנולוגיה הנפוצה ביותר במערכות ניווט, ייצוב ובקרה מודרניות.

מה ההבדל בין חיישן MEMS לבין IMU?

חיישן MEMS הוא רכיב יחיד, כגון ג'ירוסקופ או מד תאוצה. IMU (Inertial Measurement Unit) היא מערכת שלמה הכוללת בדרך כלל מספר ג'ירוסקופים, מספר מדי תאוצה, אלקטרוניקה, אלגוריתמי כיול, עיבוד אותות וממשקי תקשורת.

מהו Environmental Test Chamber?

Environmental Test Chamber הוא תא בדיקות מבוקר המאפשר למהנדסים לדמות תנאי סביבה קיצוניים, כגון טמפרטורות גבוהות ונמוכות, מחזורי חימום וקירור, ולעיתים גם לחות. מטרתו היא לבחון כיצד תנאים אלה משפיעים על ביצועי ה-IMU לאורך זמן.

מדוע מבצעים Temperature Cycling ולא רק בדיקה בטמפרטורת קצה?

בדיקת טמפרטורת קצה בוחנת את ביצועי המערכת בנקודת טמפרטורה מסוימת. לעומת זאת, Temperature Cycling בודק כיצד ביצועי ה-IMU משתנים לאורך מחזורי חימום וקירור חוזרים, המדמים את תנאי העבודה האמיתיים של המערכת לאורך חייה.

מה ההבדל בין Vibration Testing לבין Shock Testing?

מבחני רעידות (Vibration Testing) בודקים כיצד המערכת מתפקדת תחת רעידות רציפות ומתמשכות, בעוד שמבחני הלם (Shock Testing) מדמים אירועים קצרים בעלי תאוצה גבוהה, כגון שיגור, נחיתה קשה או פגיעה מכנית.

מהו Vibration Rectification Error (VRE)?

VRE הוא סוג של שגיאת מדידה שעלולה להופיע בחיישני MEMS כאשר הם נחשפים לרעידות בתדרים מסוימים. במצב זה, החיישן עלול להציג סטייה במדידה למרות שלא התרחשה תנועה אמיתית בכיוון הנמדד.

מהי Repeatability ומדוע היא חשובה?

Repeatability (חזרתיות) היא היכולת של ה-IMU לספק את אותן תוצאות שוב ושוב כאשר תנאי המדידה זהים. במערכות ניווט אינרציאליות, חזרתיות גבוהה חשובה משום שהיא מאפשרת כיול יעיל יותר ומשפרת את אמינות האלגוריתמים לאורך זמן.

האם Accuracy חשוב יותר מ-Repeatability?

לא בהכרח. דיוק (Accuracy) מתאר עד כמה המדידה קרובה לערך האמיתי, בעוד שחזרתיות (Repeatability) מתארת עד כמה המדידות עקביות. במערכות רבות ניתן לפצות על שגיאה קבועה באמצעות כיול, אך קשה מאוד לפצות על שגיאות המשתנות ממדידה למדידה.

מדוע מבצעים Quality Verification לאחר כל מבחני הסביבה?

מטרת Quality Verification היא לוודא שה-IMU לא רק שרד את הבדיקות, אלא גם ממשיך לעמוד באותם נתוני ביצועים שנמדדו לפני תחילת תהליך האימות.

האם כל IMU מתאים ליישומים טקטיים?

לא. יישומים טקטיים דורשים בדרך כלל יציבות גבוהה יותר, חזרתיות טובה יותר ועמידות בתנאי סביבה קיצוניים. לכן, IMU המיועד ליישומים כאלה עובר בדרך כלל תהליך מקיף של כיול, אפיון ובדיקות סביבתיות לפני שהוא משולב במערכת מבצעית.

כיצד ניתן להעריך את איכותו של IMU מעבר לנתוני ה-Datasheet?

מעבר לפרמטרים המופיעים במפרט הטכני, חשוב לבחון האם ה-IMU עבר תהליכי כיול ואימות, כיצד הוא מתפקד לאחר מחזורי טמפרטורה, רעידות והלם, והאם הוא שומר על חזרתיות ויציבות לאורך זמן. אלו מאפיינים שלעתים קרובות קובעים את ביצועי המערכת בשטח יותר מאשר נתון בודד במפרט.

מה הופך IMU ל-Tactical Grade?

אין פרמטר יחיד שמגדיר IMU כ-Tactical Grade. מדובר בשילוב של חיישני MEMS איכותיים, תהליך כיול מתקדם, אפיון על פני כל תחום הטמפרטורות, עמידות ברעידות ובהלם, אימות ביצועים וחזרתיות גבוהה. רק שילוב של כל השלבים הללו מאפשר ל-IMU לספק נתוני ניווט אמינים גם בתנאי הפעלה מאתגרים.

מושגים שכדאי להכיר

MEMS (Micro-Electro-Mechanical Systems)

טכנולוגיה המשלבת רכיבים מכניים ואלקטרוניים זעירים על גבי שבב סיליקון. חיישני MEMS משמשים למדידת תאוצה, מהירות זוויתית, לחץ, טמפרטורה ופרמטרים נוספים.

IMU (Inertial Measurement Unit)

יחידת מדידה אינרציאלית הכוללת בדרך כלל שלושה ג'ירוסקופים ושלושה מדי תאוצה, יחד עם אלקטרוניקה, אלגוריתמי כיול וממשקי תקשורת, לצורך מדידת תנועת הפלטפורמה.

Gyroscope

חיישן המודד מהירות זוויתית, כלומר את קצב הסיבוב של הגוף סביב אחד מצירי X, Y או Z.

Accelerometer

חיישן המודד תאוצה ליניארית לאורך אחד מצירי המדידה.

Bias

סטיית אפס קבועה של החיישן. גם כאשר אין תנועה, החיישן עלול להציג ערך שאינו אפס. זהו אחד הפרמטרים החשובים ביותר במערכות ניווט אינרציאליות.

Bias Drift

שינוי בערך ה-Bias לאורך זמן או בעקבות שינויי טמפרטורה, רעידות או תנאי סביבה אחרים.

Scale Factor

מקדם ההמרה בין האות שמודד החיישן לבין הערך הפיזיקלי האמיתי. שינוי ב-Scale Factor גורם לשגיאת מדידה פרופורציונלית.

Scale Factor Drift

שינוי ב-Scale Factor כתוצאה מהשפעות סביבתיות, כגון טמפרטורה או הזדקנות הרכיב.

Noise Density

רמת הרעש הפנימית של החיישן, המשפיעה על יציבות ואיכות המדידות, במיוחד במדידות קטנות.

Bandwidth

טווח התדרים שבו החיישן מסוגל למדוד תנועה באופן מדויק.

Dynamic Range

טווח המדידה של החיישן, מהערך הנמוך ביותר ועד לערך המרבי שהוא מסוגל למדוד ללא רוויה.

Calibration

תהליך כיול שבו נמדדים ומפוצים פרמטרים כגון Bias, Scale Factor ויישור הצירים, כדי לשפר את דיוק המדידה.

Characterization

תהליך אפיון מפורט של ביצועי כל יחידת IMU, במטרה להבין כיצד היא מתנהגת בתנאי עבודה שונים.

Environmental Test Chamber

תא בדיקות סביבתי המאפשר לדמות תנאי סביבה מבוקרים, כגון טמפרטורות קיצוניות ומחזורי חימום וקירור, לצורך אפיון ואימות ביצועי המערכת.

Temperature Cycling

מחזורי חימום וקירור חוזרים המשמשים לבדיקת השפעת שינויי הטמפרטורה על ביצועי ה-IMU לאורך זמן.

Vibration Testing

מבחני רעידות המדמים את תנאי העבודה של הפלטפורמה, במטרה לוודא שה-IMU ממשיך לספק מדידות מדויקות גם תחת רעידות מתמשכות.

Shock Testing

מבחני הלם המדמים אירועי תאוצה קיצוניים וקצרי משך, כגון שיגור, פגיעה או נחיתה קשה, ובוחנים האם ביצועי ה-IMU נשמרים לאחריהם.

Vibration Rectification Error (VRE)

שגיאת מדידה העלולה להופיע בחיישני MEMS כאשר רעידות בתדרים מסוימים יוצרות סטייה במדידה, גם ללא תנועה אמיתית בכיוון הנמדד.

Axis Alignment

מידת הדיוק שבה צירי המדידה של החיישן מיושרים לצירי הייחוס של המערכת.

Cross-Axis Sensitivity

השפעה של תאוצה או סיבוב בציר אחד על המדידה בציר אחר, כתוצאה מאי-שלמות מכנית או אלקטרונית.

Repeatability

יכולת ה-IMU להפיק את אותן תוצאות שוב ושוב כאשר תנאי המדידה זהים. חזרתיות גבוהה היא תנאי מרכזי לאמינות מערכות ניווט.

Accuracy

מידת הקרבה בין תוצאת המדידה לבין הערך הפיזיקלי האמיתי.

Quality Verification

שלב האימות הסופי שבו נבדק האם ה-IMU ממשיך לעמוד בדרישות הביצועים לאחר שעבר את כל סדרת מבחני הסביבה.

Tactical-Grade IMU

IMU המיועד ליישומים בעלי דרישות גבוהות במיוחד לדיוק, יציבות, חזרתיות ועמידות בתנאי סביבה קיצוניים. רמה זו מושגת באמצעות שילוב של חיישני MEMS איכותיים, כיול מתקדם, אפיון ובדיקות סביבתיות מקיפות.

Tags: Gladiator_Technologies
